Önemli Uyarı: |
Bu belge, VMG / AMG / XMG DSL Router serisi internet erişim cihazının köprü modunda çalışacak ve LAN bağlantı noktası işlevselliğini yönetecek şekilde yapılandırılması hakkında kapsamlı bir kılavuz sağlar. Cihazı köprü moduna ayarlayarak, xDSL üzerinden sağlayıcınıza bağlanır ve cihaz tarafından gerçekleştirilen hiçbir yönlendirme veya güvenlik duvarı görevi olmadan bağlantı noktası 1'de düz bir Ethernet bağlantısı sağlar. Kılavuzda ayrıca müşterilerin DHCP sunucunuzdan başka bir DHCP IP almasını önlemek için LAN bağlantı noktaları 2-4'ün nasıl devre dışı bırakılacağı da anlatılmaktadır. Köprü modunda, güvenlik duvarı ve WLAN yönetimi de dahil olmak üzere tüm LAN görevleri VMG cihazına bağlı ağ geçidi tarafından gerçekleştirilir.
Web GUI'nin iki farklı görünümüne sahibiz ("Yeni" ve"Eski" sürümler olarak adlandırılacak):
Köprü Modu VMG Serisi (Yeni Versiyon)
- Bir internet tarayıcısı açın ve VMG cihazının web GUI'sine erişin (varsayılan 192.168.1.1)
- Varsayılan olarak gelen kullanıcı adı ve şifrenizi girin:

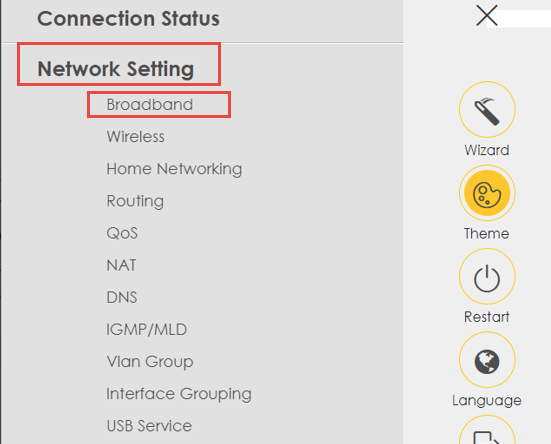

- Ağ Ayarları > Geniş Bant Menüsünegidin

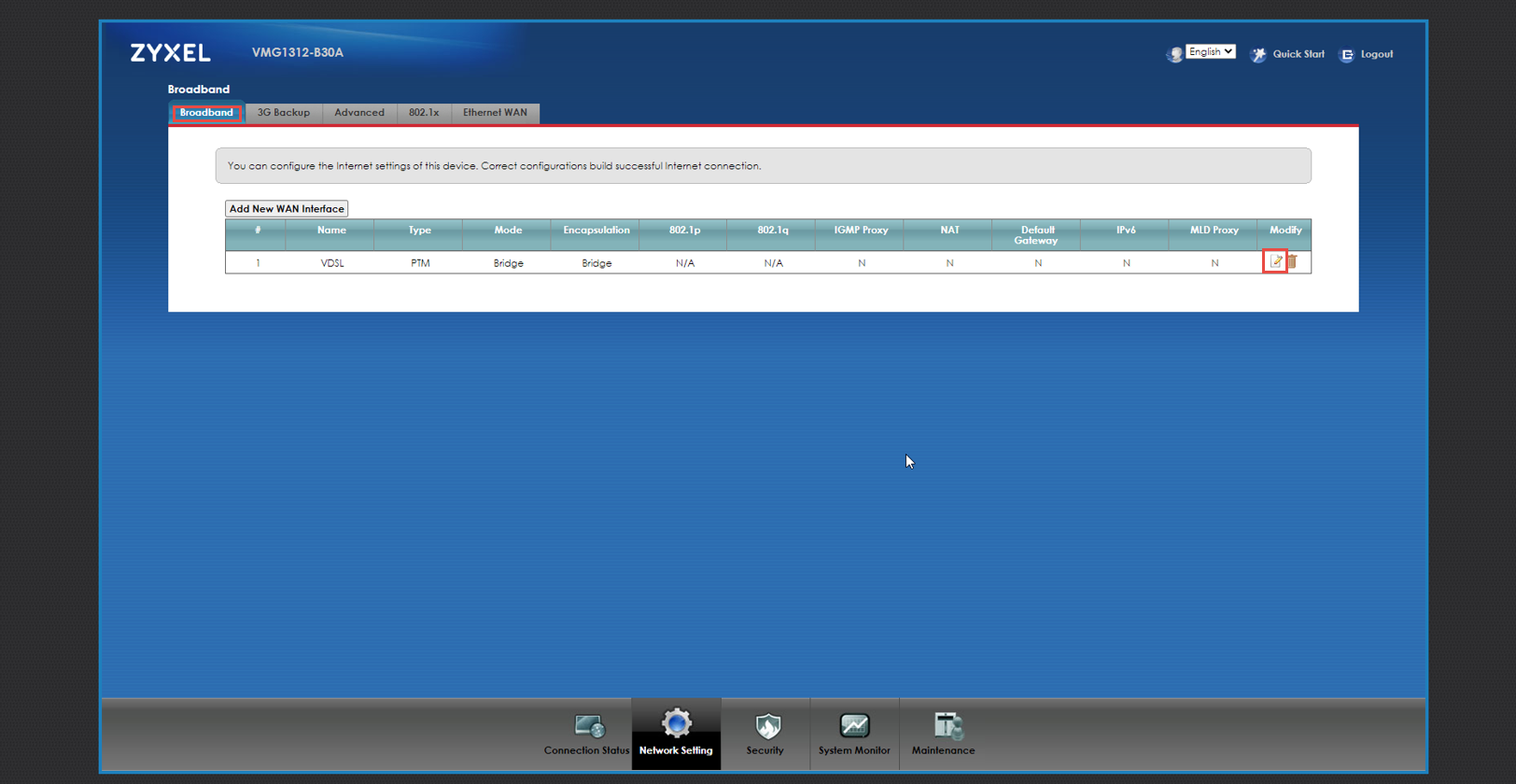

- Köprü moduna ayarlamak istediğiniz bağlantı türünü düzenleyin

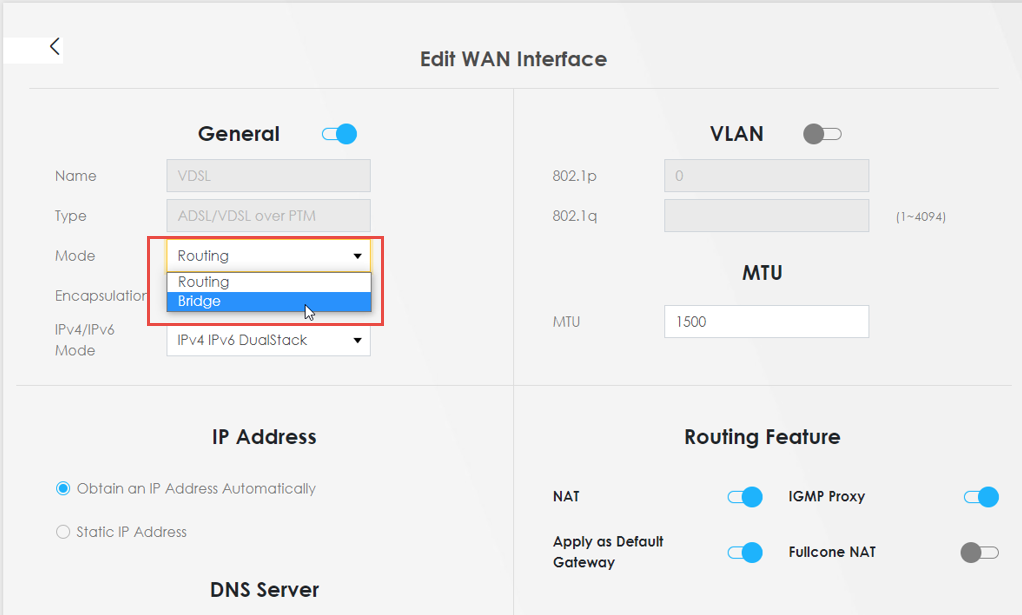

- Mod olarak Köprü'yü seçin ve gerekirse bir VLAN Kimliği girin

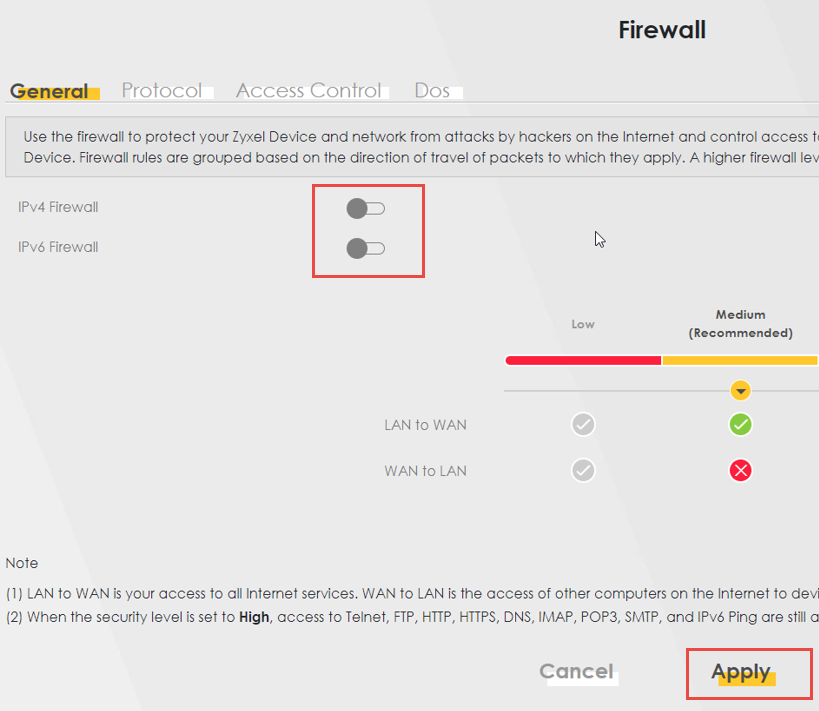

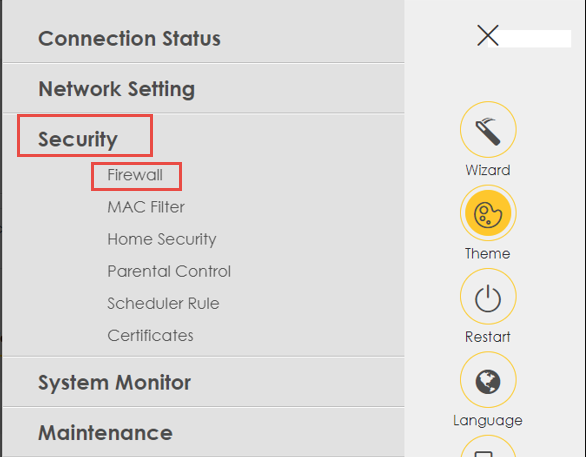

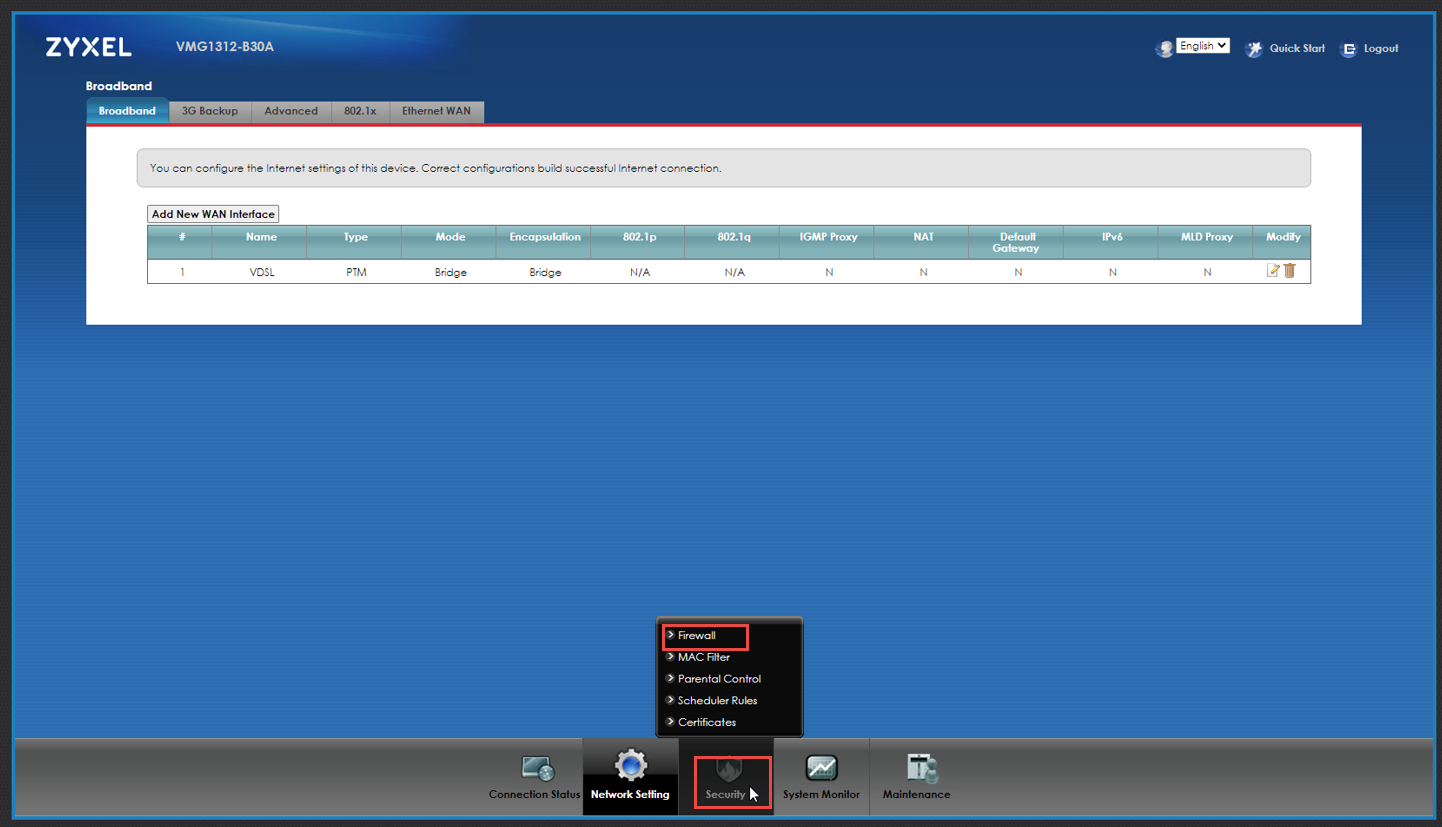

- Güvenlik > Güvenlik Duvarı 'na gidin ve IPv4 ve IPv6 Güvenlik Duvarı'nı devre dışı bırakın
- Tüm ayarları yaptıktan sonra lütfen yeniden başlatın, cihaz artık köprü modunda çalışacaktır

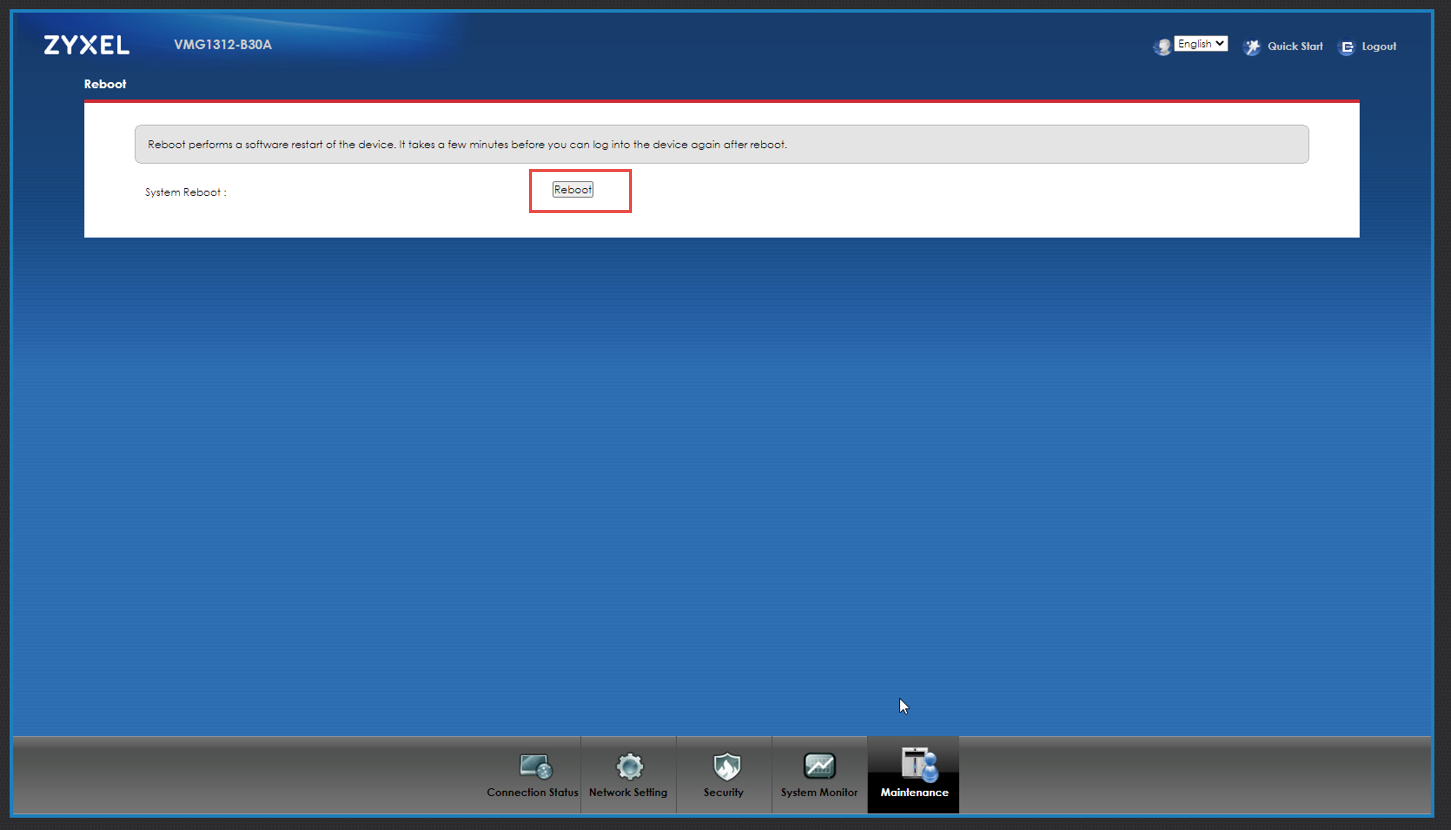

Maintenance > Reboot
Not: VMG'ye hala kendi yönetim IP'si üzerinden erişilebilir.
Köprü Modu AMG Serisi (Eski Sürüm)
- Bir internet tarayıcısı açın ve XMG cihazının web GUI'sine erişin (varsayılan 192.168.1.1'dir)

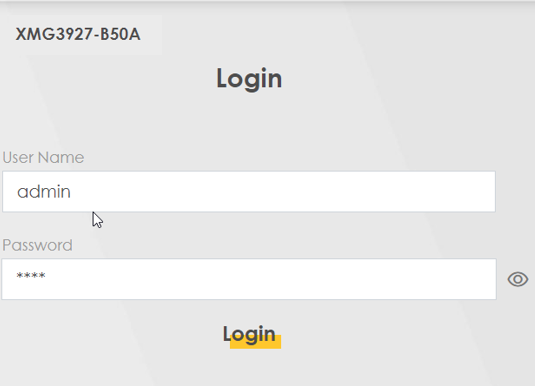

- Varsayılan kullanıcı adı ve şifrenizi girin:

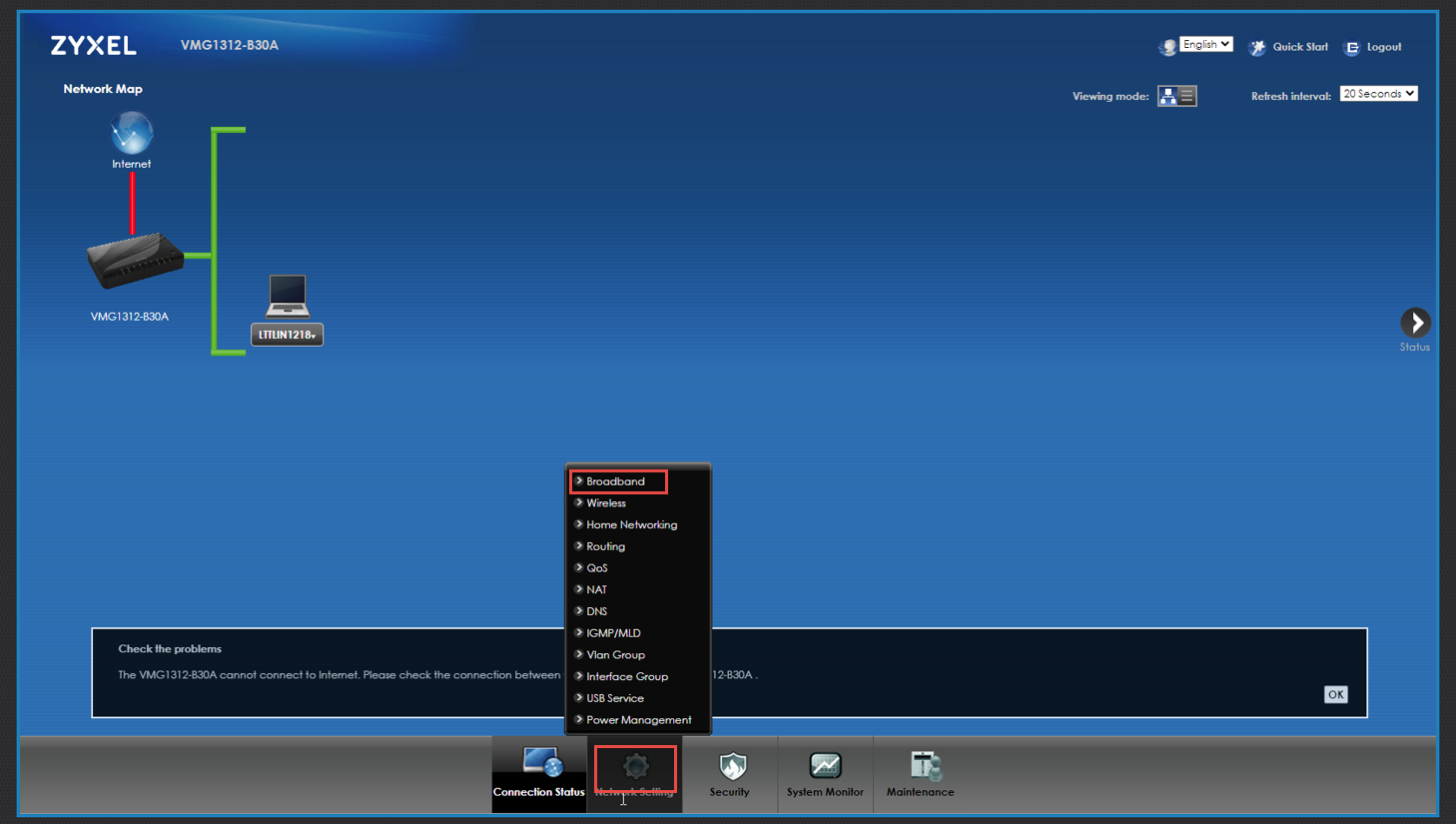

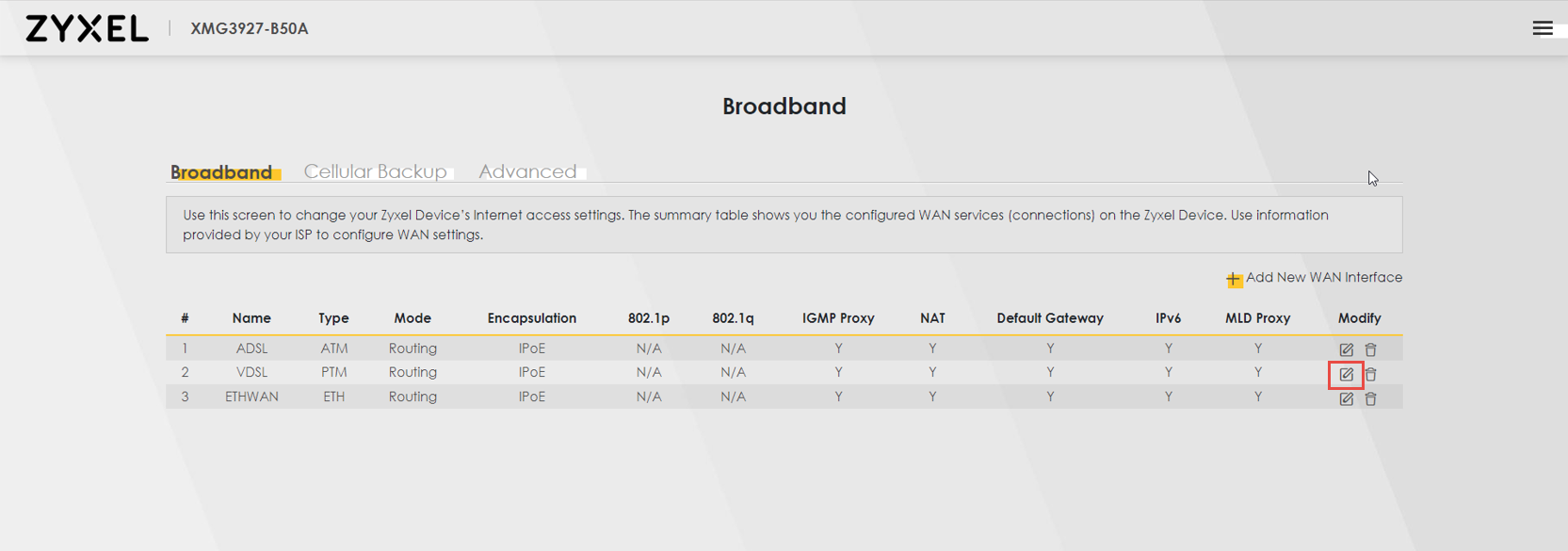

- Ağ Ayarları > Geniş Bant Menüsünegidin
- Köprü moduna ayarlamak istediğiniz bağlantı türünü düzenleyin
|
|
- Mod olarak Köprü'yü seçin ve gerekirse bir VLAN Kimliği girin

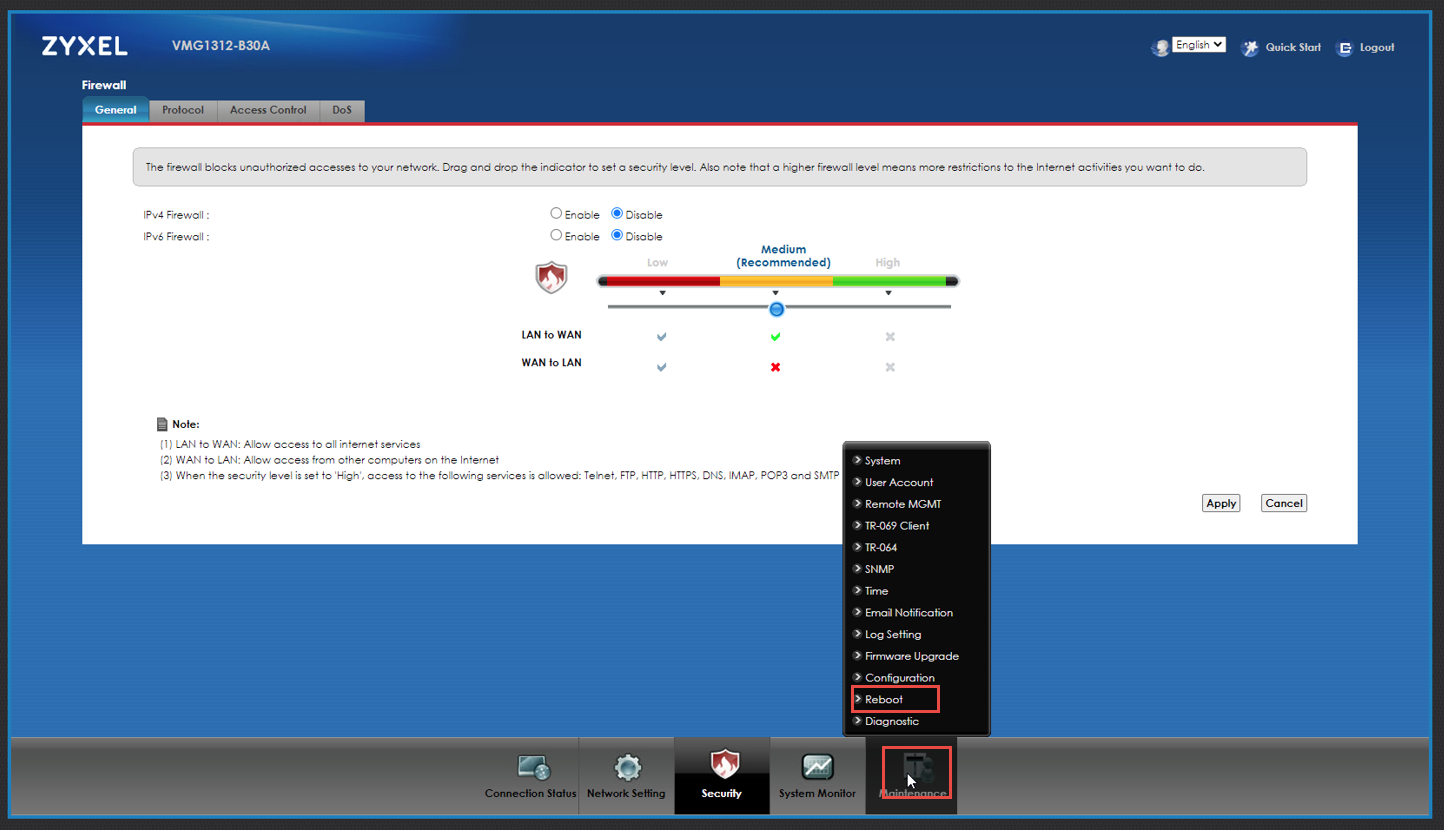

- Güvenlik > Güvenlik Duvarı 'na gidin ve IPv4 ve IPv6 Güvenlik Duvarı'nı devre dışı bırakın
|
|
Tüm ayarları yaptıktan sonra lütfen yeniden başlatın, cihaz artık köprü modunda çalışacaktır
Not: VMG'ye hala kendi yönetim IP'si üzerinden erişilebilir.
Köprü Modu AMG Serisi
- Bir internet tarayıcısı açın ve AMG cihazının web GUI'sine erişin (varsayılan 192.168.1.1'dir)
- Varsayılan kullanıcı adınızı ve şifrenizi girin:

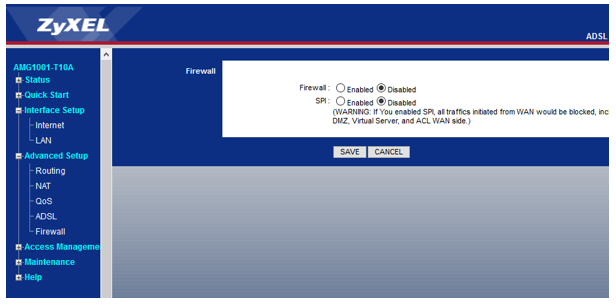

- Köprü Ayarları ile PVC Oluşturun ve Güvenlik Duvarını Devre Dışı Bırakın
- Şimdi, lütfen cihazı yeniden başlatın!
- Yeniden başlattıktan sonra LAN Tarafını kontrol edin. Burada İstemci PVC 8/35 üzerinden IP alır:
VMG Cihazı üzerindeki LAN bağlantı noktalarını devre dışı bırakın
Not: IPoE kullanan yeni bir WAN arayüzünün eklendiğinden emin olun. Seçilen VLAN, CPE'nin WAN'ı içindeki herhangi bir anahtar, DSLAM veya ağ geçidinde şu anda kullanımda olmamalıdır.
- IPoE ile yeni bir WAN arayüzü eklemeniz gerekir. Lütfen CPE'nin WAN'ında herhangi bir anahtar, DSLAM veya ağ geçidinde mevcut bir VLAN kullanmadığınızdan emin olun
- Yeni bir arayüz grubu oluşturun. Burada inaktif olması gereken LAN portlarını seçersiniz. PTM Tipi olarak önceden oluşturulmuş yeni WAN Arayüzünü seçin
 |
 |
