WDS üzerinden VLAN (kablosuz dağıtım sistemi) - Kablosuz köprü

Bu adım adım kılavuz, WDS üzerinden VLAN'ın (kablosuz dağıtım sistemi) nasıl yapılandırılacağını gösterir. Bir kablosuz köprü kullanırken, tüm VLAN'ların WDS bağlantısı üzerinden de kullanılabilmesini sağlamak istiyoruz.

Aşağıda desteklenen modellerin bir listesi de yer almaktadır:

Kablosuz Köprü ve desteklenen modeller

Senaryo

İki fiziksel konumun geniş alanlara bağlanması gerektiğinde, bunları kablosuz olarak köprülemek Ethernet'i kablolamaktan daha ucuz olabilir. Örneğin, ana ofis şubeye giden bir köprü noktası oluşturmak istiyor. Şube ofisinde bulunan ana ofisteki VLAN'lar da olmalıdır.

Bunun için neye ihtiyacın var?

- Kablosuz Köprü destekli AP'ler, örneğin bir WAC

- VLAN özellikli anahtar

İçerik tablosu

1. AP'leri bağımsız olarak yapılandırın

2. İkinci AP

3. Kanal yapılandırması

4. WDS Bağlantı Bilgisi

5. VLAN'ların oluşturulması

6. Sonuçları kontrol edin

1. AP'leri bağımsız olarak yapılandırın

AP'leri bağımsız olarak yapılandırın. Varsayılan olarak https://192.168.1.2 kullanın veya ZON veya ZAC gibi yardımcı araçlarımızı kullanın.

Şu yöne rotayı ayarla

Configuration > Wireless > AP Management

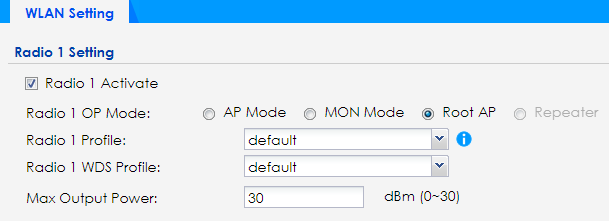

İlk AP'yi kök AP olarak ayarlayın ve "Uygula" yı tıklayın.

2. İkinci AP

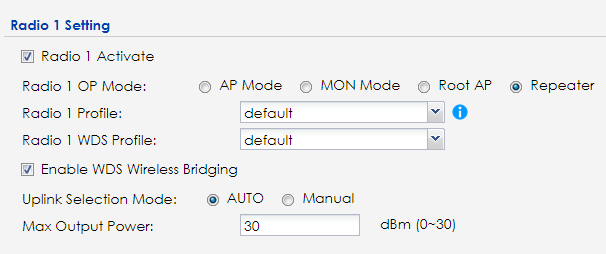

Tekrarlayıcı olarak ikinci AP olduğunuzu seçin ve "WDS Kablosuz Köprüleme" özelliğini etkinleştirin.

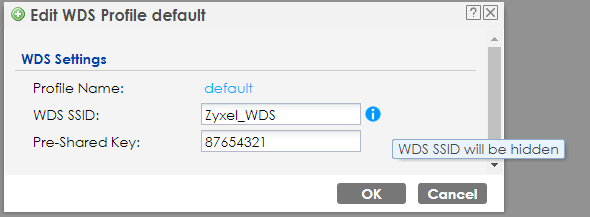

-> WDS Profili

Yapılandırma> Nesne> WDS Profili altında yapılandırılabilir. WDS SSID ve önceden paylaşılan anahtar burada yapılandırılabilir. WDS SSID gizlenecektir.

3. Kanal Yapılandırması

Erişim noktalarının manuel olarak ayarlayarak kanallarını değiştirmediğinden emin olun.

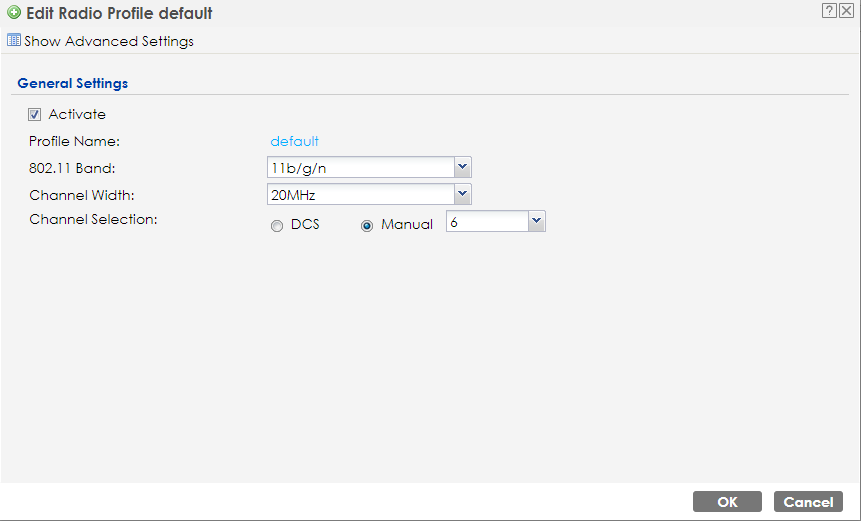

Configuration > Object > AP Profile > Radio

her iki AP'deki radyoyu (2.4 G veya 5 G) aynı şekilde düzenleyin. Kablosuz köprüyü oluşturmak için kullanılan radyoyu düzenledikten sonra bakın.

- "manuel" seçeneğini işaretleyin ve istediğiniz şekilde bir kanal seçin

4. WDS Bağlantı Bilgileri

Git

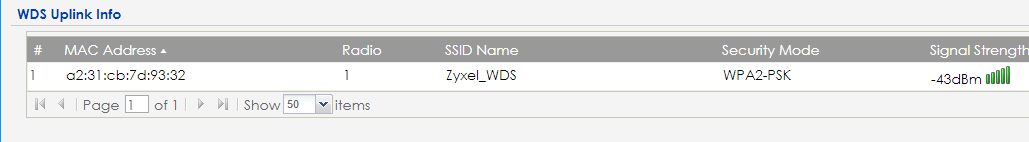

Monitor > WDS Link Info

Burada WDS bağlantısının çalışıp çalışmadığını kontrol edebilirsiniz. Bağlantı çalışıyorsa, şöyle görünmelidir:

5. VLAN'ların oluşturulması

Şimdi, bunu bitirdikten sonra, VLAN'ları yaratmanın zamanı geldi.

Şuraya gidin:

Configuration > Network > VLAN

VLAN'ları istediğiniz gibi ekleyin.

Not: Her iki AP'yi de oluşturmayı ve VLAN'lara eklemeyi hatırlatın

VLAN oluşturma örneği:

Aşağıdaki makaleler nasıl yapılacağını göstermektedir ...

USG cihazında bir VLAN yapılandırın

Ethernet anahtarlarında VLAN'ı yapılandırın

6. Sonuçları kontrol edin

Şimdi, yalnızca AP tekrarlayıcı ile olan anahtara bir istemciyi bağlayın. İnternete diğer siteden veya diğer sitedeki ping cihazlarından erişmelisiniz. İstemciler yaptığınız konfigürasyona benzer bir IP adresi almalıdır.
