В тази статия ще ви покажем как да конфигурирате комутаторите Zyxel Layer 3, като например GS2220, XS3800, XMG1930, XS1930, XGS2220 и Dante AV System. (Audio Video over IP)

Данте е еволюцията на AV системите, като обединява всички предишни видове връзки в една. Dante осигурява значително по-добра производителност, като същевременно прави тези системи по-лесни за използване, по-лесни за разширяване и по-евтини за внедряване.

Таблица на съдържанието

1.Конфигуриране на IGMP
2.Активиране на DiffServ DSCP
3.Конфигуриране на комутатора (GS2220 и XS3800)
4.Конфигуриране на комутатора (XMG1930,XS1930 и XGS2220)

1. Конфигуриране на IGMP

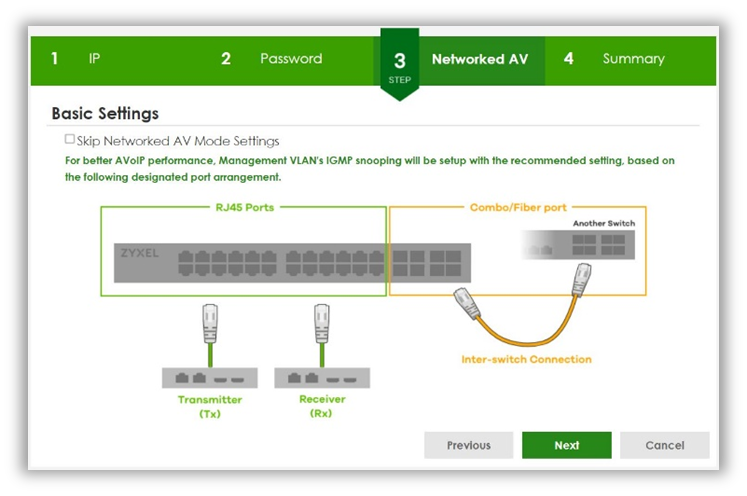

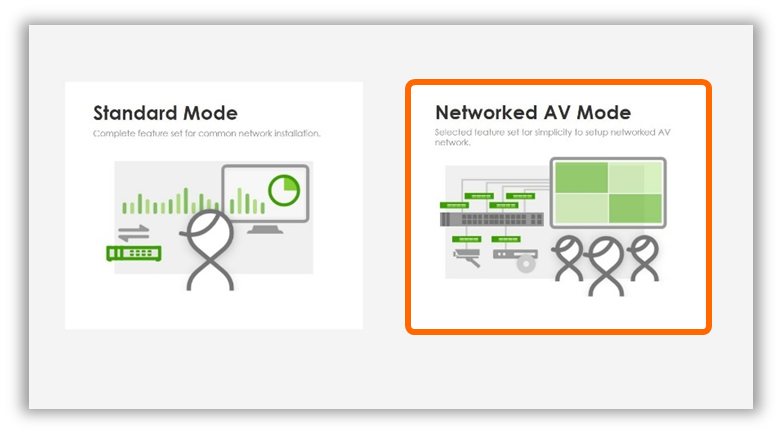

Отидете в WebGUI на комутатора и изберете "Network AV Mode" (Режим на мрежата) -> "Basic Settings" (Основни настройки) и натиснете "Next" (Напред).

Препоръчваме ви да промените паролата по подразбиране с по-сложна. Ако планирате да направите това по-късно, можете да пропуснете настройките "Парола" и "IP", като натиснете "Напред", преминете към "Обобщение" и натиснете "Завършване"

Приложението Dante Audio over IP изисква да се използва DiffServ Qos в мрежовия комутатор за управление на трафика, а PTP multicast групата се използва за синхронизиране на часовника, за да се избегнат проблеми със забавянето на звука.

2. Активиране на DiffServ DSCP

1. Отидете в WebGUI иизберете режим"Стандартен"

2. Изберете Switching (Превключване) > QoS (Комутиране) > Diffserv

3. Превключете Diffserv на позиция Active

4. Активен Diffserv за всички портове

След това приложете промените, като щракнете върху бутона "Apply" (Приложи).

3. Конфигурация на комутатора (GS2220 и XS3800)

Добавяне на статичен Multicast по MAC

1. Отидете на Switching (Превключване) > Multicast (Многоадресиране) > Static Multicast Forwarding by MAC (Статично препращане на многоадресиране по MAC)

2. Щракнете върху бутона Add/Edit (Добавяне/редактиране), за да добавите статичен Multicast адрес

3. Конфигуриране на PTP multicast адрес

• Активно: Включено
• MAC адрес: Многоадресационен адрес
• VID: Аудио VLAN
• Порт: Всички портове

  За да се приложат промените, кликнете върху "Apply".

Създаване на PTP multicast адресен обхват, както е посочено по-долу

Преглед на настройките

4. Конфигурация на комутатора (XMG1930, XS1930 и XGS2220)

1. Отидете в Switching (Превключване) > Multicast (Многоадресация) > Static Multicast Forwarding by IP (Статично препращане на многоадресация по IP)

2. Щракнете върху бутона Add/Edit (Добавяне/редактиране), за да добавите записи на статични Multicast адреси

3. Конфигуриране на PTP multicast адрес

• IP адрес: IP адрес за многоадресно излъчване
• VID: аудио VLAN
• Port: Всички портове

За да се приложат промените, щракнете върху "Apply".

Създайте PTP multicast адресен обхват, както е посочено по-долу

Преглед на настройките
