Мрежов комутатор - Комутаторът не изпраща IGMP General Query при настройване на IGMP Snooping за фиксирана VLAN?

Създаден 06 декември, 2018 12:00 - Обновено 25 август, 2023 10:20

Serhii Boiarynov

Важно известие:
Уважаеми клиенти, моля, имайте предвид, че използваме машинен превод, за да предоставяме статии на вашия местен език. Възможно е не всички текстове да бъдат преведени точно. Ако има въпроси или несъответствия относно точността на информацията в преведената версия, моля, прегледайте оригиналната статия тук: Оригинална версия

1) Сценарий

Бих искал да задам комутатор XGS3700 като запитвач и да реализирам IGMP Snooping само във VLAN10. Ето моите настройки:

След това свързах компютъра си в порт 1 на VLAN10, но по някакъв начин той не получи никакви IGMP General Query пакети от комутатора, което води до остаряване на многоадресационните ми потоци.

Защо компютърът ми във VLAN10 не получава General Queries?

1.2 Решение

Ако искаме да фиксираме IGMP Snooping в определена VLAN, трябва да има IP адрес на интерфейс за VLAN, към който да се изпращат пакетите General Query.

В този случай за VLAN10 няма конфигуриран IP адрес на интерфейс.

Навигирайте до:

SYSTEM > IP Setup > Default Management IP Address

Настройте статичен адрес на VLAN10 (вземаме 192.168.10.1, тъй като няма конфигурирана VLAN10):

SYSTEM > IP Setup > Management IP Address

След това конфигурирайте IP адреса за управление, за да бъде достъпен във VLAN10:

Проверка:

Тъй като IP адресът на интерфейса е зададен за VLAN10, всяко устройство ще получава съответно IGMP General Query пакети с източник 192.168.10.1.

2) Сценарий с наследен графичен интерфейс

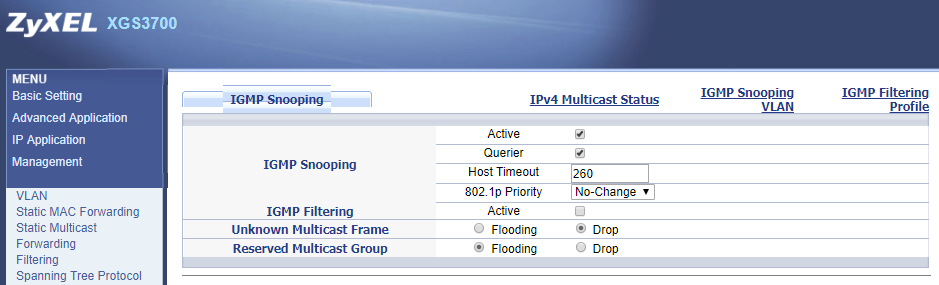

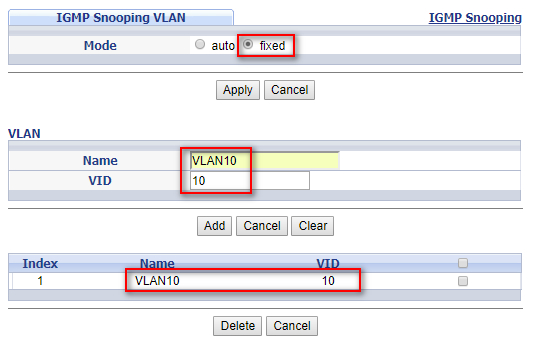

Бих искал да задам комутатор XGS3700 като querier и да приложа IGMP Snooping само за VLAN10. Ето моите настройки:

След това свързах компютъра си в порт 1 на VLAN10, но по някакъв начин той не получава никакви пакети IGMP General Query от комутатора, което води до остаряване на многоадресационните ми потоци.

Защо компютърът ми във VLAN10 не получава General Queries?

Ръководство стъпка по стъпка:

Ако искаме да поправим IGMP Snooping в определена VLAN, трябва да има IP адрес на интерфейс за VLAN, към който да се изпращат пакетите General Query.

В този случай за VLAN10 няма конфигуриран IP адрес на интерфейс.

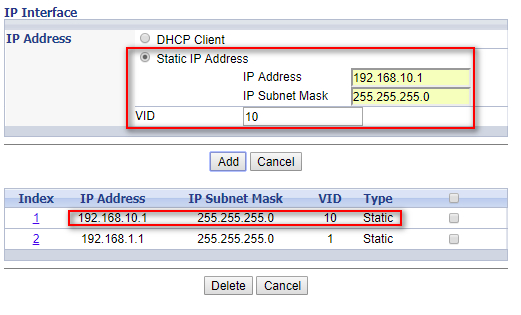

Затова можем да зададем статичен IP адрес 192.168.10.1 за VLAN10 в "Основни настройки -> Настройка на IP".

Проверка:

Тъй като IP на интерфейса е зададен за VLAN10, всяко устройство съответно ще получава IGMP General Query пакети с източник 192.168.10.1.

KB-00228
