Мрежа Switch IGMP – Конфигуриране на клиенти за IGMP мултикаст маршрутизация в друга LAN

Примерът показва на администраторите как да конфигурират IGMP маршрутизацията на Zyxel Layer 3 switch. Това е необходимо, когато мултикаст клиентите се намират в LAN или VLAN, различна от тази на стрийминг сървъра.



Конфигуриране на IGMP маршрутизация за мултикаст клиенти в различна VLAN



1) Конфигуриране на IGMP мултикаст маршрутизация

1.Конфигурирайте Switch-1

1. Конфигурирайте VLAN10 на Switch-1. (Моля, вижте темата: 2.1 Как да конфигурирате switch за разделяне на трафика между отделите)



2. Конфигуриране на IGMP Snooping: Влезте в уеб GUI и отидете на:

Меню > Разширени приложения > Мултикаст > IPv4 мултикаст > IGMP Snooping

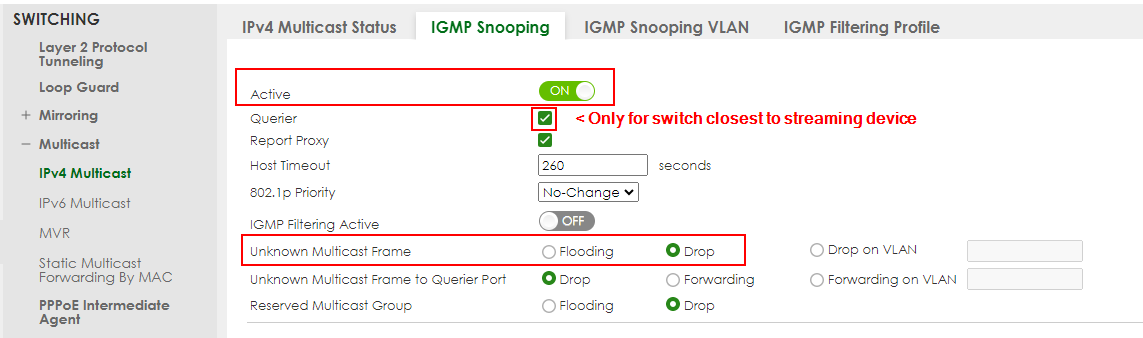

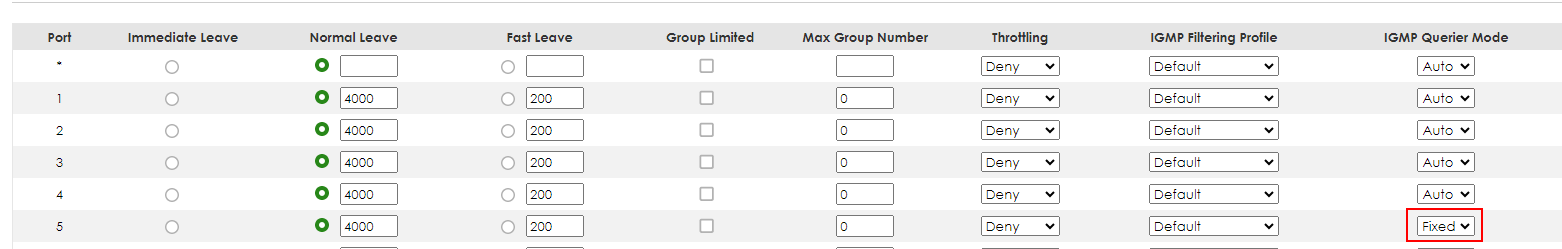

Поставете отметка в квадратчето „Active“ и изберете Unknown Multicast Frame като Drop. Изберете порт 5 като Fixed. Натиснете „Apply“.



2.КонфигурираненаSwitch-2

1. Конфигурирайте VLAN10 и VLAN20 на Switch-2. Моля, вижте темата:

Мрежа Switch – Конфигуриране на VLAN за разделяне на трафика между отделите



2. Конфигурирайте IP адресите за Switch както на VLAN10, така и на VLAN20, както е показано в Моля, вижте темата:

Мрежа Switch – Промяна на IP адреса за управление на switch [Първо влизане]

3. Конфигурирайте IGMP маршрутизацията:

Влезте в уеб GUI и отидете на:

 Меню > IP приложение > IGMP

След това отбележете полето „Active“ и изберете VLAN10 и VLAN20 като IGMP-v2. Изберете „Unknown Multicast Frame“ като„Drop“. Кликнете върху „Apply“.



3.Тестване на резултата

• Възпроизведете потока на MediaServer, използвайки мултикаст IP адреса 239.1.1.2.
• Накарайте компютъра да изпрати IGMP съобщение за присъединяване към 239.1.1.2.
• Отидете в Menu > Advanced Application > Multicast > IPv4 Multicast. Компютърът, свързан към порт 10, се присъединява към Multicast Group-239.1.1.2.


4.Какво може да се обърка?

Switch-2 (IGMP рутерът) трябва да съдържа както VLAN на MediaServer (VLAN20), така и на компютъра (клиента) (VLAN10), за да може IGMP потокът да се маршрутизира успешно.
Ако потокът не се получава от клиента, опитайте да проверите конфигурацията на VLAN.

1) Конфигуриране на IGMP мултикаст маршрутизация (чрез Legacy GUI)

1.Конфигурирайте Switch-1

1. Конфигурирайте VLAN10 на Switch-1. (Моля, вижте темата: 2.1 Как да конфигурирате switch за разделяне на трафика между отделите)

2. Конфигурирайте IGMP Snooping: Влезте в уеб GUI и отидете в Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping. Маркирайте полето „Active“ и изберете Unknown Multicast Frame като Drop. Изберете порт 5 като Fixed. Кликнете „Apply“.


2.КонфигурираненаSwitch-2

1. Конфигурирайте VLAN10 и VLAN20 на Switch-2. Моля, вижте темата: 1 Как да конфигурирате switch, за да разделите трафика между отделите.

2. Конфигурирайте IP адресите за Switch както във VLAN10, така и във VLAN20, както е показано в Моля, вижте темата: 1.1 Как да промените IP адреса за управление на switch, за да избегнете достъп до грешното устройство.

3. Конфигурирайте IGMP маршрутизацията: Влезте в уеб GUI и отидете в Menu > IP Application > IGMP. Маркирайте полето „Active“ и изберете VLAN10 и VLAN20 като IGMP-v2. Изберете „Unknown Multicast Frame“ като„Drop“. Кликнете „Apply“.


3.Тестване на резултата

• Възпроизведете потока на MediaServer, използвайки мултикаст IP адреса 239.1.1.2.
• Накарайте компютъра да изпрати IGMP съобщение за присъединяване към 239.1.1.2.
• Отидете в Menu > Advanced Application > Multicast > IPv4 Multicast. Компютърът, свързан към порт 10, се присъединява към Multicast Group-239.1.1.2.


4.Какво може да се обърка?

Switch-2 (IGMP рутерът) трябва да съдържа както VLAN на MediaServer (VLAN20), така и на компютъра (клиента) (VLAN10), за да може IGMP потокът да се маршрутизира успешно.
Ако потокът не се получава от клиента, опитайте да проверите конфигурацията на VLAN.
