Zyxel Firewall NAT – как да настроите NAT 1 към 1 (преобразуване на мрежови адреси) на защитната стена Zyxel USG Flex H Series

Ключови характеристики на 1:1 NAT:

• Директно съпоставяне: Свързва публичен IP адрес с частен IP адрес.
• Конкретни случаи на употреба: Идеален за ситуации, в които е необходима пряка връзка между външен и вътрешен IP адрес.
• Преобразуване на изходния мрежов адрес (SNAT): Променя изходния IP адрес на изходящия трафик към публичния IP адрес.

Кога да използвате 1:1 NAT с примери от реалния свят:

1.

   Хостинг сървъри:



   • Уеб сървър: Ако вашата организация разполага с уеб сървър с частен IP адрес 192.168.1.10, можете да го пренасочите към публичен IP адрес, например 203.0.113.10. Външни потребители могат да имат достъп до вашия уебсайт, използвайки публичния IP адрес, докато сървърът остава в частната мрежа.
   • Пощенски сървър: Пощенски сървър с частен IP адрес 192.168.1.20 може да бъде пренасочен към публичен IP адрес 203.0.113.20. Това позволява на потребителите да изпращат и получават имейли, използвайки публичния IP адрес.
   • FTP сървър: Достъп до FTP сървър с частен IP адрес 192.168.1.30 може да се осъществи чрез публичен IP адрес 203.0.113.30, което позволява на външни потребители да качват и изтеглят файлове.



2.

   Съвместимост на приложенията:



   • VoIP система: Някои VoIP системи изискват статични, публични IP адреси за надеждна комуникация. Например, VoIP сървър с частен IP адрес 192.168.1.40 може да бъде пренасочен към публичен IP адрес 203.0.113.40, за да се осигури безпроблемна гласова комуникация.
   • Сървър за онлайн игри: На сървър за онлайн игри с частен IP адрес 192.168.1.50 може да бъде присвоен публичен IP адрес 203.0.113.50, за да се позволи на геймъри от цял свят да се свързват, използвайки един и същ IP адрес.



3.

   Контрол на достъпа въз основа на IP:



   • Охранителни камери: Дадена организация може да използва 1:1 NAT, за да позволи отдалечен достъп до охранителни камери. Система от камери с частен IP адрес 192.168.1.60 може да бъде пренасочена към публичен IP адрес 203.0.113.60, което позволява отдалечено наблюдение при прилагане на конкретни правила за достъп.
   • Системи за достъп до сгради: За системи, контролиращи достъпа до сгради, като четци на карти, устройство с частен IP адрес 192.168.1.70 може да бъде пренасочено към публичен IP адрес 203.0.113.70. Това позволява на администраторите да управляват достъпа от разстояние, като същевременно поддържат политики за сигурен достъп.



В обобщение, 1:1 NAT е полезен за директно преобразуване на външни публични IP адреси към вътрешни частни IP адреси, осигуряване на съвместимост за определени приложения и внедряване на IP-базиран контрол на достъпа. Тези примери от реалния живот демонстрират как различни сървъри и системи могат да се възползват от 1:1 NAT.

В този пример ще конфигурираме достъпа до пощенския сървър от WAN, използвайки публичен IP

 Конфигурация > Мрежа > NAT и създайте ново правило, като кликнете върху бутона „Добави“

След това можете да попълните всички задължителни полета.

• Активирайте NAT правилото
• Дайте име, което отразява същността на правилото
• Изберете типа на портното съответствие „1:1 NAT“
• Входящ интерфейс към WAN
• Изходен IP към Any
• Външен IP - използвайте вашия външен IP
• Вътрешен IP - посочете IP адреса, към който се изисква достъп
• Тип на портното пренасочване – зависи от това, какво правите (Any – целият трафик ще бъде пренасочен, Service – изберете обект-услуга (протокол), Service-Group – изберете обект-група услуги (група протоколи), Port – изберете порт, който трябва да бъде пренасочен, Ports – изберете диапазон от портове, които трябва да бъдат пренасочени)
• Активиране на NAT loopback
• Приложете всички промени

NAT loopback се използва вътре в мрежата, за да се достигне до вътрешния сървър чрез публичния IP. Проверете дали NAT loopback е активиран и кликнете OK (позволява на потребителите, свързани към всеки интерфейс, да използват и NAT правилото)

Настройте политиката за сигурност на USG FLEX H

В този пример ще конфигурираме достъпа до нашия уеб сървър от WAN

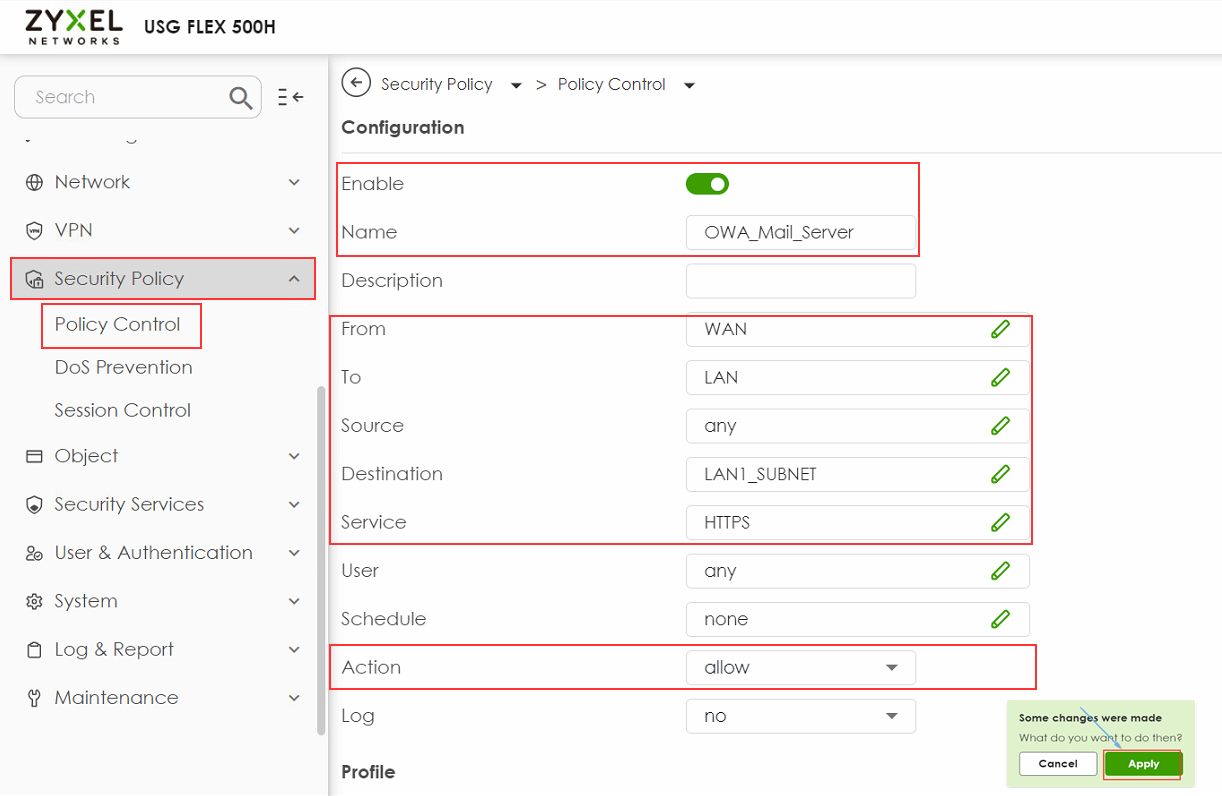

Политика за сигурност > Контрол на политиката и създайте ново правило, като кликнете върху бутона „Добави“

След това можете да попълните всички задължителни полета.

• Активирайте политиката
• Дайте име, което отразява същността на правилото
• От - WAN
• Към - LAN
• Източник - Всякакъв
• Дестинация - LAN подмрежата, в която се намира вашият сървър (LAN_SUBNET_GE3 в този пример) илиизберете обекта, създаден в предишната стъпка
• Услуга - HTTPS
• Потребител - Всеки
• Действие - разреши
• Приложи всички промени

Отстраняване на проблеми с конфигурацията на 1:1 NAT

• Проверете правилата за NAT: Уверете се, че правилата за 1:1 NAT са конфигурирани правилно, като се уверите, че вътрешният IP адрес на вашия пощенски сървър е правилно свързан с правилния публичен IP адрес.

• Правила на защитната стена: Уверете се, че правилата на защитната стена са настроени да позволяват трафик на необходимите портове (например порт 443 за HTTPS).

• Логи и диагностика: Редовно следете логовете на защитната стена и използвайте диагностични инструменти, за да проверявате потока на трафика. Това може да ви помогне да идентифицирате и разрешите проблемите бързо.

• Уверете се, че всички публични IP адреси са правилно маршрутизирани. За да проверите това, присвойте всеки публичен IP адрес индивидуално на WAN порта на USG FLEX H Series.

• Тествайте достъпа до интернет, като използвате всеки публичен IP адрес, за да потвърдите, че функционира правилно.

• Свържете се с вашия интернет доставчик, за да се уверите, че маршрутизацията за вашите публични IP адреси е правилно конфигурирана и активна.
