Zyxel Virtual Server Port Forwarding NAT – как да настроите пренасочването на портове на виртуалния сървър на защитната стена Zyxel USG Flex H Series

Разбиране на пренасочването на портове на виртуален сървър

Пренасочването на портове на виртуален сървър, обикновено наричано пренасочване на портове, е мрежова техника, която насочва външния трафик от интернет към конкретни устройства или услуги в рамките на локална мрежа. Тя позволява на външни устройства да комуникират с конкретно устройство или услуга в частна мрежа чрез съпоставяне на външен порт с вътрешен IP адрес и порт.

Как работи пренасочването на портове

• Конфигурация на рутера: Пренасочването на портове се конфигурира на рутера. Когато външно заявка достигне рутера на определен порт, рутерът пренасочва това заявка към предварително дефиниран вътрешен IP адрес и порт в локалната мрежа.
• Пренасочване на портове: Външният порт се пренасочва към вътрешен порт. Например, заявка на порт 8080 може да бъде насочена към порт 80 на вътрешен уеб сървър.
• Посока на трафика: Входящият трафик на посочения порт се пренасочва към определеното вътрешно устройство или услуга, което позволява достъп до вътрешни ресурси от външната мрежа.

Предимства на пренасочването на портове

• Дистанционен достъп: Позволява на потребителите да имат дистанционен достъп до вътрешни услуги, като домашен сървър, охранителна камера или сървър за игри, като подобрява гъвкавостта и полезността на тези услуги.
• Повишена сигурност: Чрез определяне кои портове са отворени и към къде са насочени, пренасочването на портове може да помогне за управлението и ограничаването на достъпа до вътрешни ресурси, като по този начин се намалява излагането на потенциални заплахи за сигурността.
• Ефективно използване на IP адреси: Пренасочването на портове позволява на множество услуги да работят на един публичен IP адрес, като използват различни портове, което спестява използването на IP адреси.
• Подобрена производителност: Като насочва конкретен трафик директно към желаното устройство, пренасочването на портове може да подобри производителността на мрежовите услуги и да намали латентността.

Примери от реалния живот за пренасочване на портове

• Игрови сървъри: Геймърите често използват пренасочването на портове, за да хостват игрови сървъри, което позволява на други играчи да се свързват с тяхната игрова конзола или компютър от интернет. Например, пренасочване на порт 3074 за Xbox Live или порт 25565 за сървър на Minecraft.
• Достъп до отдалечен работен плот: Потребителите могат да настроят пренасочването на портове, за да имат отдалечен достъп до домашния си компютър или работната си станция в офиса чрез Remote Desktop Protocol (RDP), като пренасочат порт 3389.
• Охранителни камери: Домакините могат да наблюдават охранителните си камери от разстояние, като пренасочат съответните портове, обикновено порт 8080 или 554 за RTSP потоци, към IP адреса на камерата.
• Уеб хостинг: Малките фирми или физическите лица могат да хостват свои собствени уебсайтове на домашен сървър, като пренасочат порт 80 (HTTP) или порт 443 (HTTPS) към вътрешния уеб сървър.
• FTP сървъри: Пренасочването на портове може да се използва за настройка на FTP сървър у дома, което позволява достъп до файлове от интернет чрез пренасочване на портове 20 и 21.

В този пример ще конфигурираме достъп до нашия суич от WAN през порт 1040.

Първо влезте в устройството чрез уеб GUI

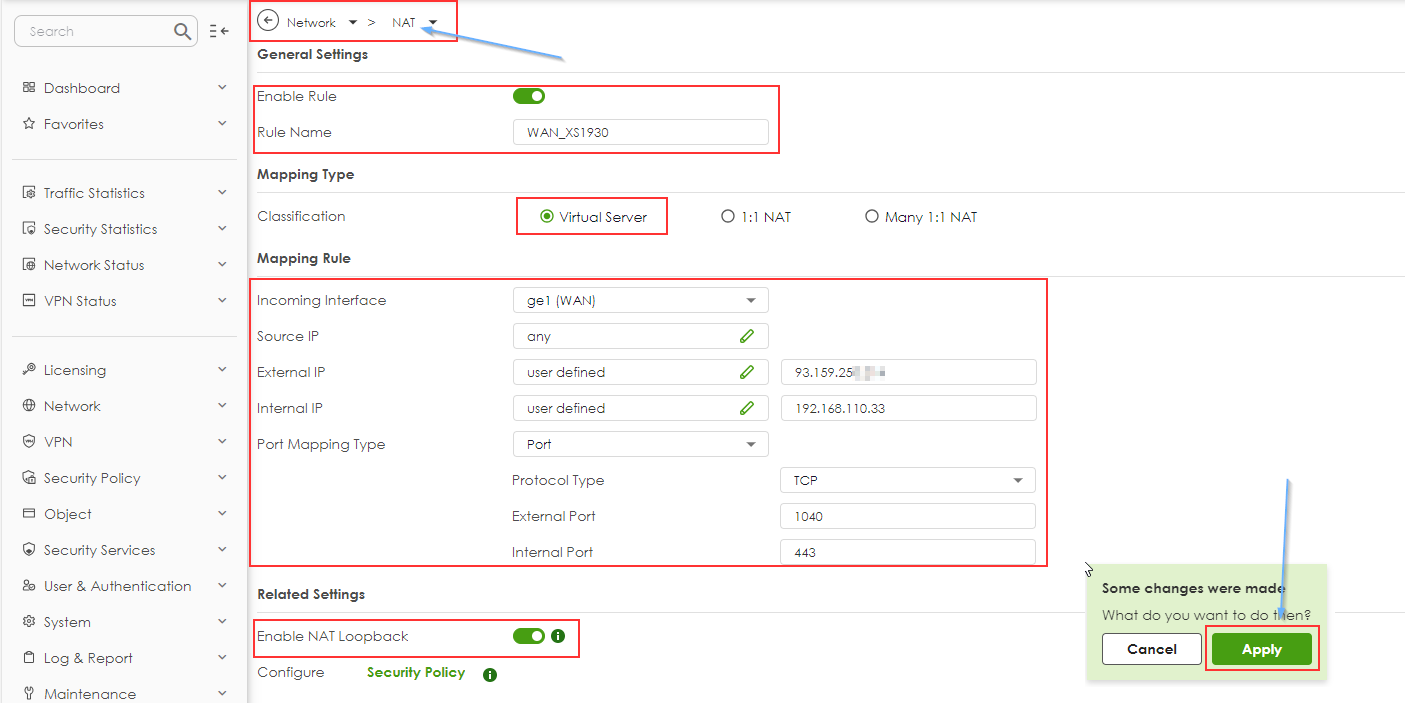

 Конфигурация > Мрежа > NAT и създайте ново правило, като кликнете върху бутона „Добави“

След това попълнете всички задължителни полета.

• Активирайте NAT правило
• Дайте име, което отразява същността на правилото
• Изберете типа на портното съответствие„Виртуален сървър“
• Входящ интерфейс към WAN
• Изходен IP към Any
• Външен IP – използвайте вашия външен IP
• Вътрешен IP - посочете IP адреса, към който се изисква достъп
• Тип на портното пренасочване – посочете външен порт и вътрешен порт

• Активиране на NAT loopback
• Приложете всички промени

NAT loopback се използва вътре в мрежата, за да се достигне до вътрешния сървър чрез публичния IP. Проверете дали NAT loopback е активиран и кликнете OK (позволява на потребителите, свързани към всеки интерфейс, да използват и NAT правилото)

След това създайте правило за контрол на политиките:

Първото, което ще направим, е да създадем обект за услуга за нашето устройство, който ще ни е необходим, за да създадем политика за сигурност.

Object -> Address -> създайте нов обект (тип адрес „Host“), като кликнете върху „Add“

• Дайте ясно име на обекта
• Посочете IP адреса на вашето устройство
• Кликнете върху „Приложи“

Сега добавете самото правило на защитната стена, за да разрешите NAT (пренасочване на портове)

 Политика за сигурност > Контрол на политиката и създайте ново правило, като кликнете върху бутона „Добави“

След това можете да попълните всички задължителни полета.

• Активирайте политиката
• Дайте име, което отразява същността на правилото
• От - WAN
• Към - LAN
• Източник - Всякакъв
• Дестинация - Изберете обекта, създаден в предишната стъпка
• Услуга - HTTPS
• Потребител - Всеки
• Действие - разреши
• Приложете всички промени

Можете просто да отворите браузър и да въведете WAN IP адреса на вашия USG и конфигурирания порт. Сега NAS се намира зад USG и е достъпен чрез пренасочване на портове.

Например, едно от нашите устройства е на разположение: Zyxel Switch XS1930-10
