Серия Zyxel USG FLEX H – Разпределение на натоварването по WAN-магистрали за серията USG FLEX H

Тази статия разглежда балансирането на натоварването на WAN Trunk за серията Zyxel USG FLEX H, като обхваща ключови концепции, стъпки за конфигуриране и практически примери за употреба. Тя обяснява различните методи за балансиране, техните приложения в реалния свят и как да оптимизирате производителността на устройствата от серията Zyxel Firewall H.

Забележка: Алгоритъмът по подразбиране, Weighted Round Robin, разпределя трафика равномерно между няколко WAN интерфейса по принципа „round-robin“. Всяка сесия се присвоява последователно на WAN интерфейсите, като се осигурява балансирано разпределение.

За балансирането на натоварването в WAN

• Насочва трафика към WAN интерфейса с най-малко текущо натоварване.
• Балансира трафика въз основа на използването (процент), като осигурява ефективно използване на наличната честотна лента.
• Полезно за максимизиране на производителността на множество WAN връзки с различна пропускателна способност.

• Използва предимно основния WAN интерфейс, докато не бъде достигнат определен праг на трафика.
• След достигане на прага допълнителният трафик „прелива“ към вторичния WAN интерфейс.
• Идеален за сценарии, при които основният WAN интерфейс има неограничена пропускателна способност, а вторичният интерфейс е с ограничена пропускателна способност.

Индекс за балансиране на натоварването - Индексът за балансиране нанатоварването определя критериите за измерване на използването на пропускателната способност. Той предлага три опции:

• Входящ: Измерва входящия трафик.
• Изходящ: Измерва изходящия трафик.
• Сумма: Измерва общата сума на входящия и изходящия трафик.

Например, за сайт с малък трафик най-добрата стратегия за балансиране на натоварването зависи от вашите цели, но ето как се сравняват те:

Weighted Round Robin е най-добрият вариант, ако имате сървъри с различен капацитет и искате да разпределите заявките пропорционално. Той работи добре при предвидим и постоянен трафик.
Least Load First е най-добрият вариант, ако искате да оптимизирате използването на сървърите динамично, като гарантирате, че заявките отиват към най-малко натоварения сървър. Той е подходящ и за сайтове с колебания в трафика.
Spillover е полезен, когато искате да запазите трафика на основните сървъри и да използвате резервните само когато те достигнат капацитета си. Той е по-подходящ за справяне с периодични пикове, отколкото с леки натоварвания.

„Least Load First“ често е най-добрият вариант за леко натоварване, защото поддържа възможно най-равномерно използване на сървърите, като избягва ненужната сложност. „Weighted Round Robin“ също е прост и ефективен избор, ако всички сървъри са сходни.

Практически сценарии за балансиране на натоварването в WAN

Сценарий „Spillover“

• Първична WAN (WAN1): Неограничена пропускателна способност, предпочитана за редовен трафик.
• Вторична WAN (WAN2): Измервана връзка, използвана само когато първичната надвиши 800 Mbps.
• Резултат: Редовният трафик използва WAN1 и само излишният трафик се прехвърля към WAN2, което спестява разходи за измерваното използване.

Сценарий „Първо най-малко натовареното“

• Множество WAN връзки: Различни капацитети на пропускателната способност.
• Резултат: Трафикът се маршрутизира динамично към интерфейса с най-малко натоварване, което оптимизира използването на наличната пропускателна способност и подобрява общата производителност на мрежата.

Конфигуриране на балансиране на натоварването на WAN

• Преминете към мрежовия интерфейс:
  • Отидете в раздела „Мрежа“ в интерфейса за конфигуриране на вашата защитна стена.
  • Изберете „Интерфейс“ и след това „Трънк“.

• Създаване на дефиниран от потребителя Trunk:
  • Кликнете върху бутона „Добави“, за да създадете нов трънк.
  • Изберете алгоритъма за балансиране на натоварването.
• Задаване на индекс за балансиране на натоварването:
  • Изберете подходящия индекс за балансиране на натоварването (Входящ, Изходящ или Сума).
• Добавете интерфейси:
  • Добавете WAN интерфейсите, които искате да включите в магистралата.
  • Определете ограниченията на пропускателната способност за всеки интерфейс

Задайте маршрутизиране по подразбиране за трънка:

• След като създадете потребителски дефиниран трънк, отидете в раздела „Мрежа“ и изберете „Интерфейс“.
• Кликнете върху „Трънк по подразбиране“ и изберете профила на дефинирания от потребителя трънк, за да го зададете като политика за балансиране на натоварването на WAN по подразбиране.

Проверка на свързаността

Важно: За да работи надеждно превключването при отказ на WAN, конфигурирайте „Проверка на свързаността“ на всеки WAN интерфейс, участващ в WAN канала. Защитната стена използва „Проверка на свързаността“, за да открие загуба на връзка с по-висшестоящия сървър, дори когато физическата WAN връзка остава активна. Без нея превключването при отказ може да не се осъществи както се очаква.

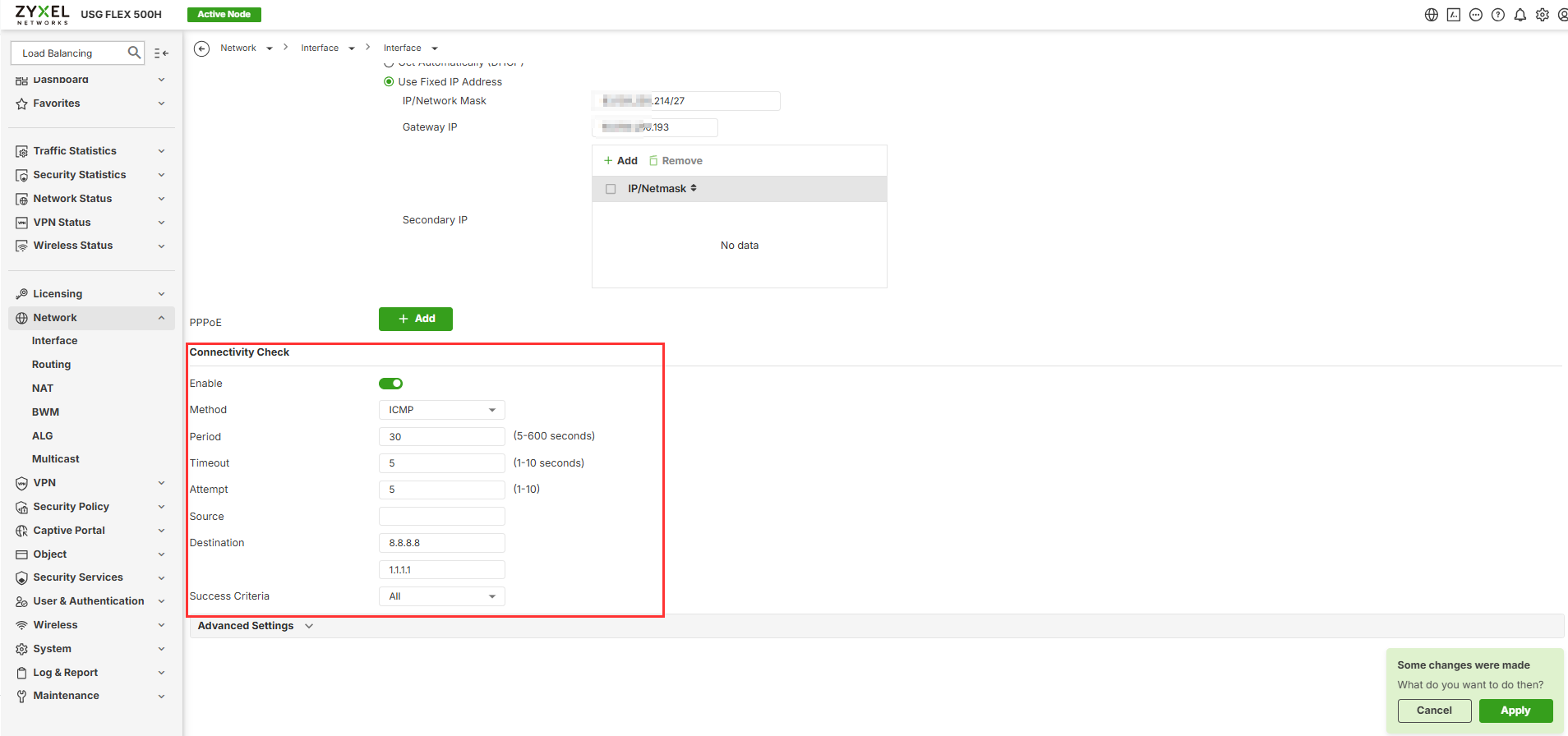

Отидете в Мрежа > Интерфейс > Интерфейс, редактирайте WAN интерфейса и конфигурирайте следните настройки:

Забележка: Конфигурирайте „Проверка на свързаността“ на всички WAN интерфейси, използвани в WAN Trunk. Без „Проверка на свързаността“ превключването при отказ може да не се осъществи както се очаква, тъй като защитната стена може да не открие загуба на връзка с горното ниво, докато физическата връзка остава активна.

В този пример защитната стена периодично изпраща ICMP проби към два надеждни публични IP адреса. WAN интерфейсът се счита за работоспособен само когато и двете дестинации са достъпни. Ако проверката на свързаността се провали, защитната стена може да открие прекъсване на WAN връзката и да пренасочи трафика към резервния WAN интерфейс според конфигурацията на WAN Trunk.
