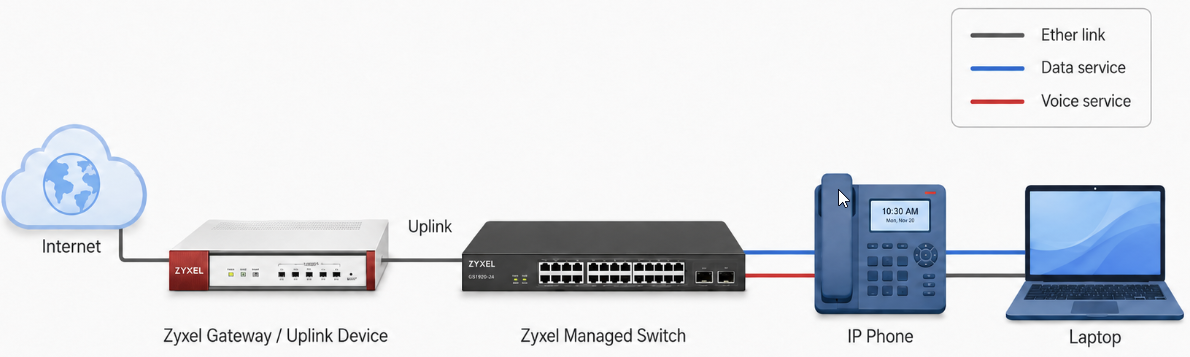

В обичайна конфигурация IP телефонът е свързан директно към комутатора, докато компютър или лаптоп е свързан зад телефона. В този сценарий Voice VLAN помага да се отдели гласовият трафик от обикновения данен трафик и позволява на комутатора да приоритизира гласовите пакети от IP телефона.
Целта на тази конфигурация е да се отдели трафикът между IP телефона и компютъра без ръчно конфигуриране на индивидуални VLAN тагове на всяко устройство. Комутаторът ще обработва гласовия и данния трафик отделно и ще го препраща към uplink с необходимите VLAN настройки.
Примерен дизайн на VLAN:
| Тип трафик | VLAN ID | Цел |
|---|---|---|
| Data VLAN | 5 | Трафик на компютър/лаптоп |
| Voice VLAN | 100 | Трафик на IP телефон |
Забележка: VLAN ID-тата в тази статия са примери. Използвайте VLAN ID-тата, необходими за вашия собствен мрежов дизайн.
Забележка: Тази статия описва конфигурацията на Voice VLAN на самостоятелни Zyxel комутатори. Ако търсите конфигурация на Voice VLAN в Nebula или VLAN базиран на Vendor ID, моля, вижте свързаните статии: Zyxel Nebula Switch - Voice VLAN срещу Vendor ID-базиран VLAN: Разлики и конфигурация
Очаквано поведение на IP телефона
Поведението на IP телефона зависи от това дали VLAN тагирането е включено на телефона и дали конфигурираният VLAN ID съвпада с Voice VLAN на комутатора.
| Настройка на IP телефона | Поведение на комутатора | Изисквана настройка на порт на комутатора |
|---|---|---|
| IP телефонът е с включено VLAN и използва същия VLAN ID като Voice VLAN | Комутаторът запазва тагът на Voice VLAN и прилага конфигурираната настройка за приоритет към трафика от IP телефона. IP телефонът ще разпознава само тагирания трафик. | Портът на телефона трябва да бъде тагиран в Voice VLAN. Включете Tx Tagging за този порт във Voice VLAN. |
| IP телефонът е с включено VLAN, но използва различен VLAN ID от този на Voice VLAN на комутатора | Комутаторът няма да променя VoIP трафика от IP телефона. | Проверете дали VLAN ID, конфигуриран на телефона, съвпада с VLAN ID на Voice VLAN на комутатора. |
| IP телефонът е с изключено VLAN и изпраща нетагиран трафик | Комутаторът присвоява Voice VLAN и настройката за приоритет на VoIP трафика от IP телефона. IP телефонът ще изпраща и получава нетагиран трафик. | Портът на телефона трябва да бъде нетагиран във Voice VLAN. Изключете Tx Tagging за този порт във Voice VLAN. |
Ако IP телефонът не се държи както се очаква, проверете конфигурацията на VLAN на телефона, Voice VLAN ID на комутатора и настройката Tx Tagging на порта на телефона.
Конфигурация (Създаване на VLAN интерфейси)

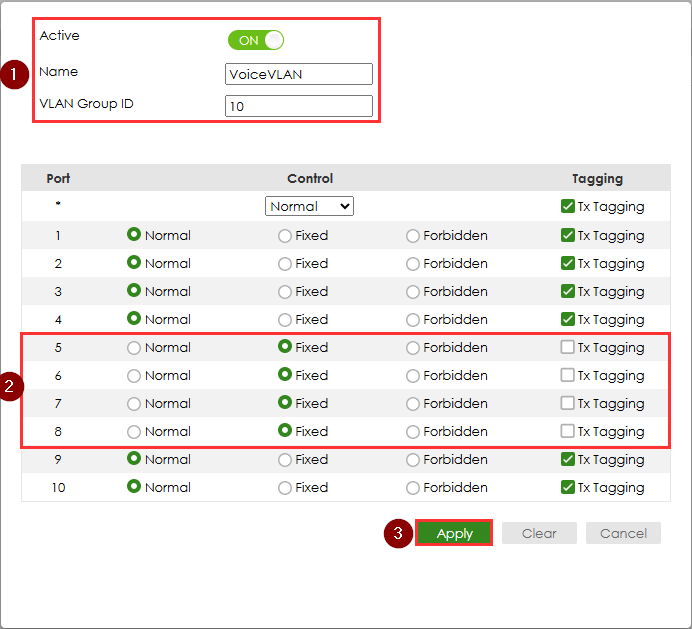

Създайте VLAN за предаване на гласови пакети, изберете портове, свързани с IP телефон, и премахнете отметката от Tx tagging, за да спестите усилия при конфигуриране на VLAN на всеки телефон.
SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit
Създайте VLAN за предаване на гласови пакети, изберете портове, свързани с IP телефон, премахнете отметката от Tx tagging, за да спестите усилия при конфигуриране на VLAN на всеки телефон.

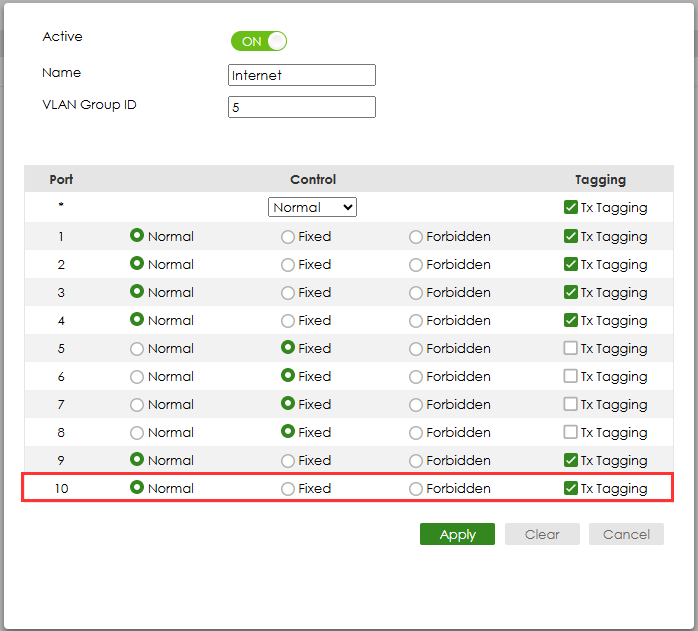

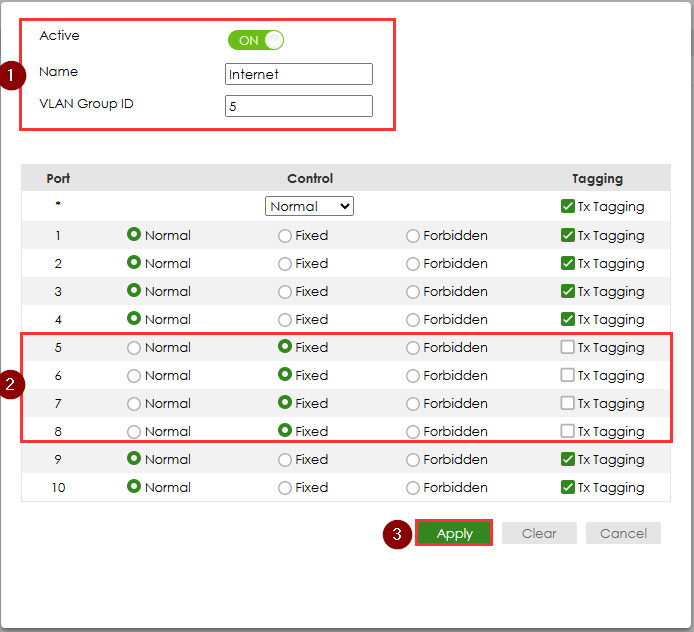

| Създайте друг VLAN за данни, изберете членски портове и премахнете отметката от Tx tagging. | Порт 10, uplink портът, трябва да има включен Tx tagging за предаване на пакети с VLAN тагове. |

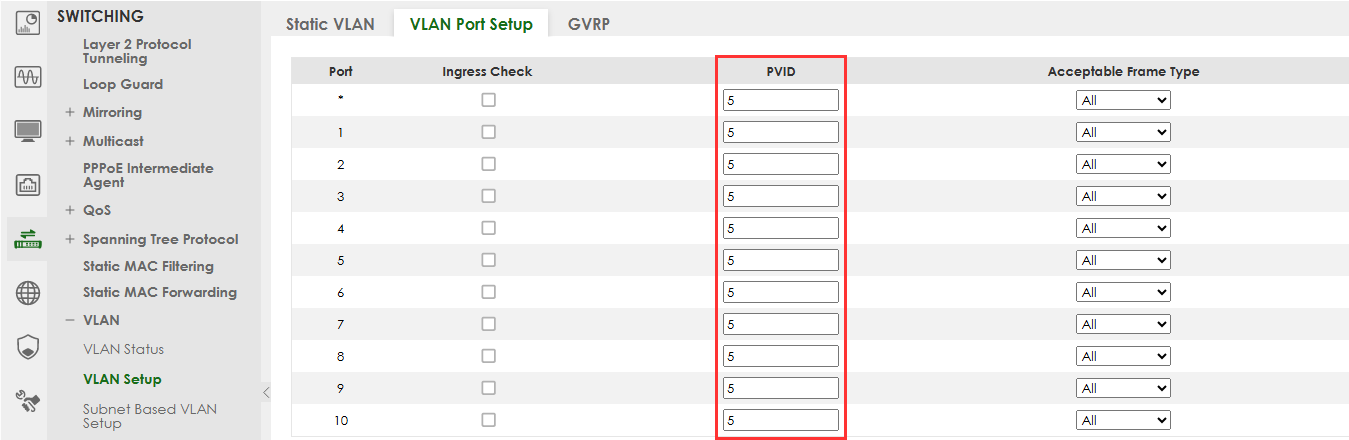

Конфигурирайте PVID, за да отделите данните от гласовите пакети. Номерът на PVID трябва да е същият като номера на VLAN, създаден за данните.
Забележка! Можете да зададете PVID 5 на * което ще направи всички портове с еднакъв PVID:
След задаване на PVID за данните, следващата стъпка е да конфигурирате функцията „Voice VLAN“, за да може комутаторът да идентифицира гласовите пакети.
Конфигуриране на Voice VLAN

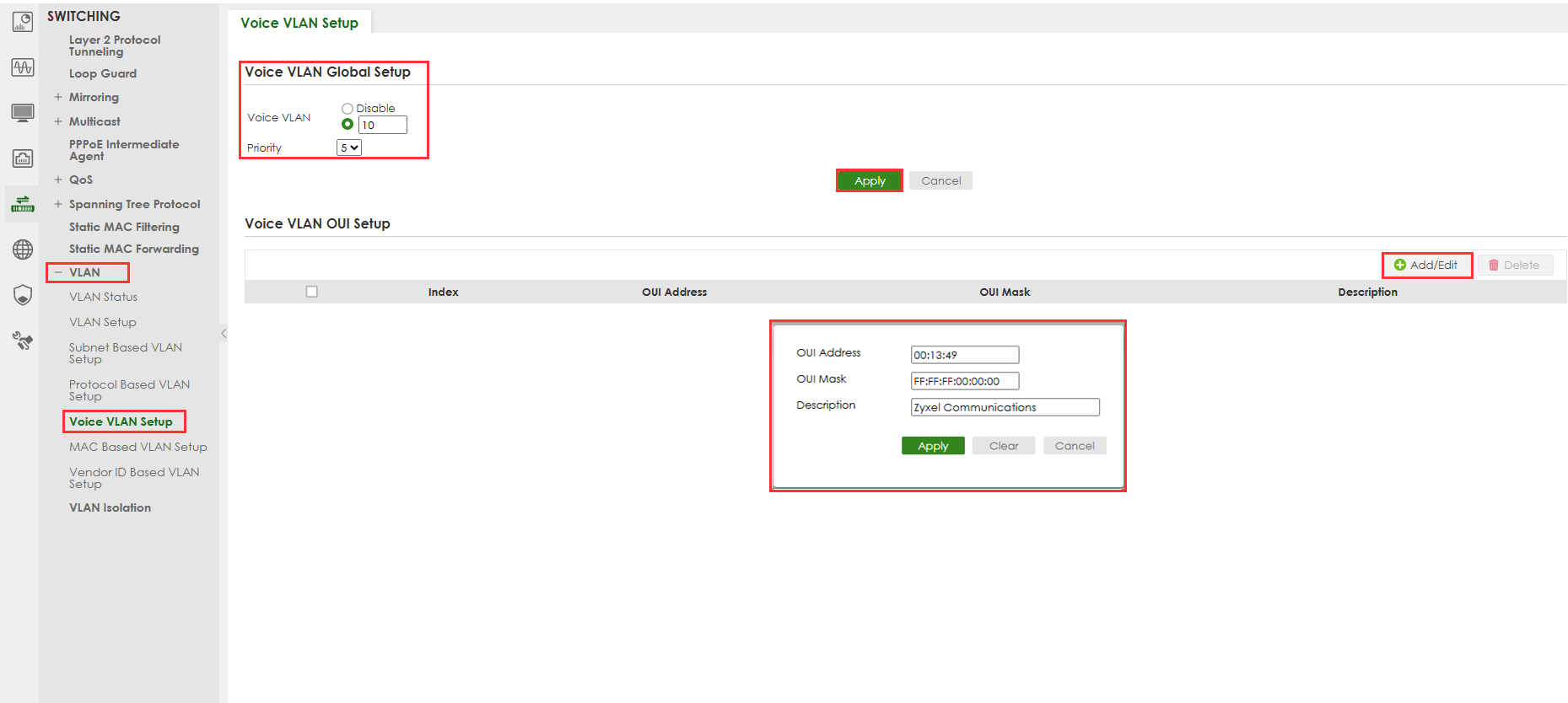

Конфигурирайте номер и приоритет на Voice VLAN, за да приоритизирате гласовите пакети. Номерът на Voice VLAN трябва да съвпада с номера на VLAN, създаден по-рано за гласовите услуги.
Посочете OUI адресите. OUI са първите 3 байта от MAC адреса, които представляват производителя. Чрез посочване на MAC адреса на IP телефона, комутаторът може да идентифицира гласовия трафик съответно. Zyxel комутаторът поддържа до 6 OUI на производители.
Това ръководство показва колко лесно е да се конфигурира Voice VLAN на самостоятелни комутатори. По принцип отделянето на VLAN и определянето на правила за данни и глас постига целта за приоритизиране на гласовия трафик без допълнителна конфигурация на IP телефоните.
