Zyxel Switch - Конфигуриране на Voice VLAN за подобряване качеството на гласовия трафик

Гласовият трафик е много чувствителен към забавяне, джитър и загуба на пакети. Zyxel Voice VLAN помага за подобряване качеството на разговорите, като автоматично поставя трафика на IP телефоните в отделен VLAN и му задава по-висок приоритет 802.1p. Това гарантира, че гласовите пакети получават предпочитано третиране пред обикновения данен трафик, което помага да се поддържа стабилна и ясна VoIP комуникация дори когато мрежата е натоварена.

В този пример се използва Voice VLAN 100 с приоритет 802.1p 6. Конфигурацията показва как да се идентифицират IP телефоните по техния OUI (префикс на MAC адреса), автоматично да се присвояват към Voice VLAN и да се провери конфигурацията чрез портово огледално копиране и Wireshark.

Забележка: IP адресите и мрежовите маски, показани в тази статия, са примерни стойности. Заменете ги със стойностите, използвани във вашата мрежа.

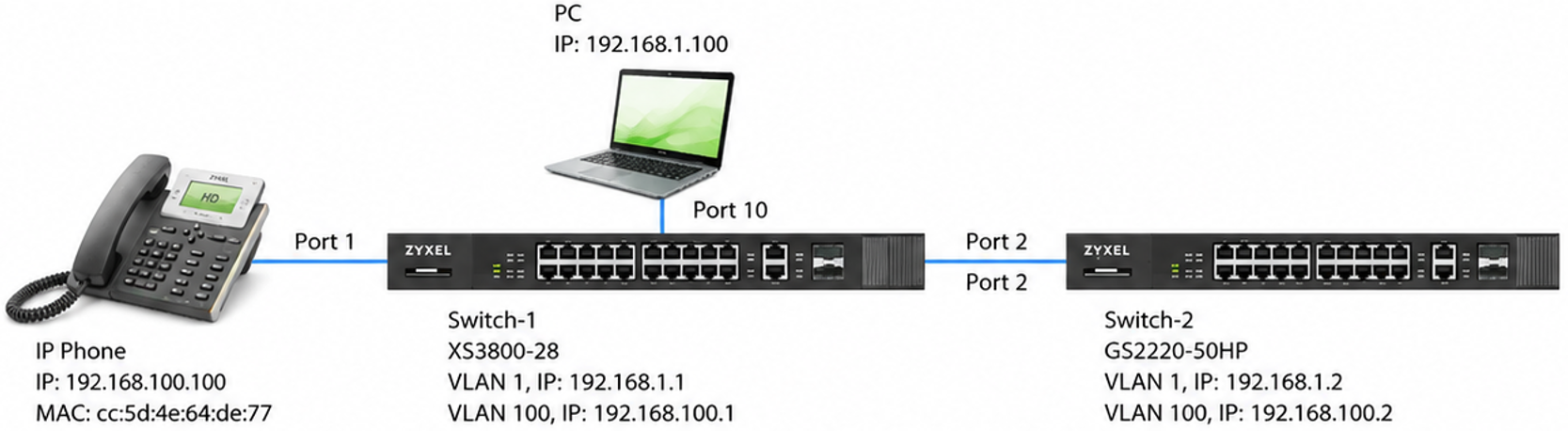

Мрежова топология

Примерната топология се състои от:

• IP телефон, свързан към Switch-1 (XS3800-28).
• Компютър, свързан към Switch-1.
• Switch-1 свързан към Switch-2 (GS2220-50HP).
• Гласовият трафик се пренася през VLAN 100, а управлението остава в VLAN 1.

Стъпка 1 – Конфигуриране на Voice VLAN

Преди да активирате Voice VLAN, създайте VLAN 100 и на двата суича.

Уверете се, че:

• VLAN 100 съществува както на Switch-1, така и на Switch-2.
• VLAN 100 е разрешен през връзката между суичовете (trunk).
• Устройствата, присвоени към VLAN 100, могат да комуникират между двата суича.

Стъпка 2 – Конфигуриране на Voice VLAN

Навигирайте до:

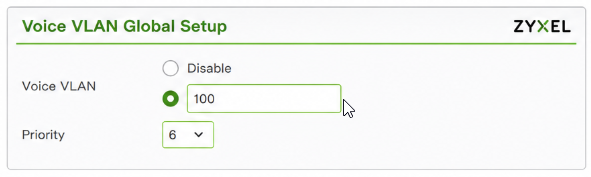

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN Global Setup

Конфигурирайте:

• Voice VLAN: 100
• Приоритет: 6

Натиснете Add.

Зададеният приоритет (802.1p CoS) маркира гласовите пакети, за да могат суичовете да им отдават предимство пред нормалния данен трафик.

Конфигуриране на Voice VLAN OUI

След това конфигурирайте OUI (Организационен уникален идентификатор), използван за разпознаване на поддържаните IP телефони.

Навигирайте до:

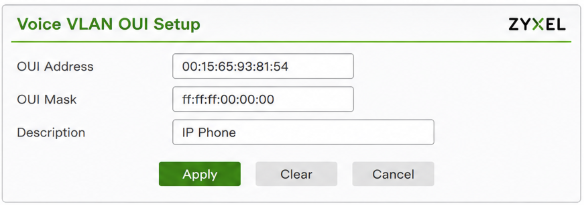

Menu → Switching → VLAN → Voice VLAN Setup → Voice VLAN OUI Setup

Конфигурирайте:

• OUI адрес: 00:15:65:93:81:54
• OUI маска: ff:ff:ff:00:00:00
• Описание: IP Phone

Натиснете Add (или Apply, в зависимост от версията на фърмуера).

Забележка: С тази конфигурация суичът автоматично разпознава устройствата, чиито MAC адреси съвпадат с посочения OUI, и присвоява техния трафик към конфигурирания Voice VLAN.

Стъпка 3 – Конфигуриране на портово огледално копиране (верификация)

За да проверите дали Voice VLAN работи правилно, конфигурирайте портово огледално копиране.

Навигирайте до:

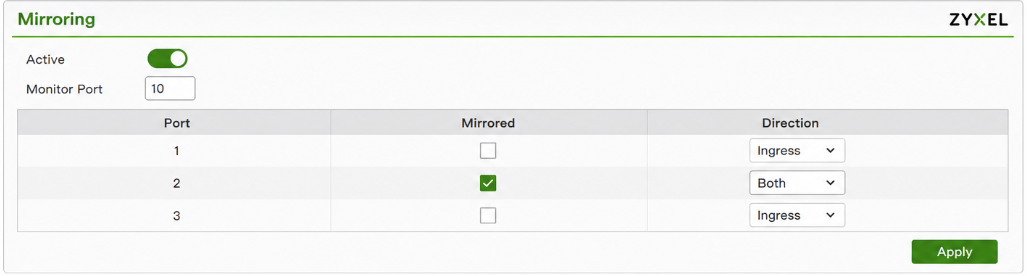

Menu → Switching → Mirroring → Mirroring

Конфигурирайте следното:

• Активно: Включено
• Монитор порт: Портът, свързан към компютъра за мониторинг
• Огледален порт: Портът, свързан към IP телефона (в този пример Порт 2)
• Посока: И двете

Натиснете Apply.

Портовото огледално копиране позволява на Wireshark да заснеме целия трафик, преминаващ през избрания порт на суича, за целите на проверката.

Стъпка 4 – Проверка на конфигурацията

Свържете компютъра за мониторинг към конфигурирания монитор порт.

Отворете Wireshark и приложете следния филтър за показване:

arp || igmp

След това:

1. Влезте в Switch-2.

2. Навигирайте до:

   Menu → Management → Diagnostic → Ping Test

3. Изпратете ping към IP телефона.

Ping заявката трябва да завърши успешно.

(Тук поставете подобрен екранен кадър от Wireshark.)

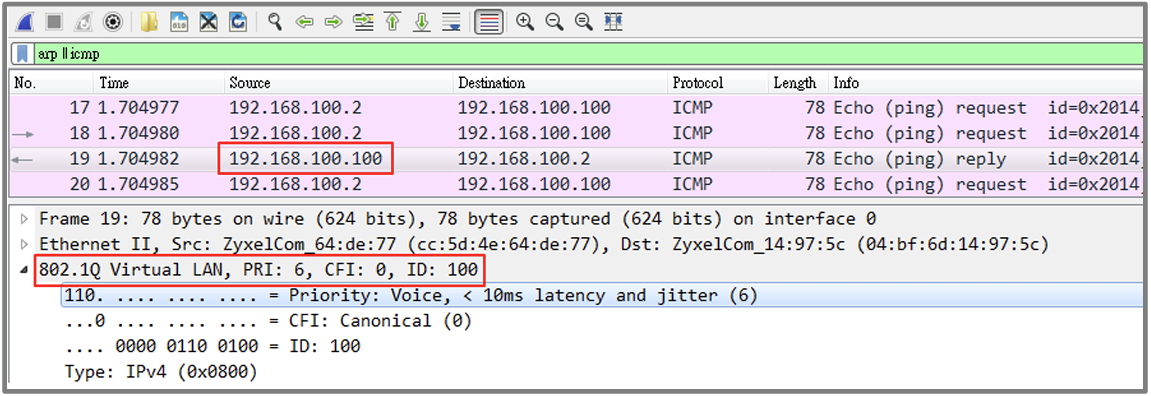

Прегледайте заснетите пакети в Wireshark.

Ethernet рамката трябва да показва:

• 802.1Q VLAN ID: 100
• 802.1p приоритет: 6

Това потвърждава, че суичът правилно е идентифицирал IP телефона, е присвоил трафика му към конфигурирания Voice VLAN и е приложил зададения QoS приоритет.

Резултат

След завършване на конфигурацията:

• IP телефоните се откриват автоматично чрез техния OUI.
• Гласовият трафик се присвоява автоматично към Voice VLAN 100.
• Гласовите пакети получават приоритет 802.1p 6.
• Гласовият и данният трафик остават логически отделени.
• Wireshark потвърждава, че VLAN таговете и QoS приоритетът са приложени правилно.

Тази конфигурация подобрява VoIP производителността, като гарантира, че гласовият трафик получава по-висок приоритет при препращане през Zyxel суич инфраструктурата.
