Как да настроите агрегиране на връзки в USG

Този урок ще ви помогне да отрежете Ports чрез агрегиране на връзки!

Стъпки за преглед

Този урок ще ви покаже как да конфигурирате 802.3ad LACP интерфейс, който свързва множество физически Ports от вашия USG, за да умножи честотната лента, или да създаде баланс-албум интерфейс, който свързва конкретен VLAN от множество USG Ports към множество PRGN_SYNGSS: YNGPG_GS: YNGPG_GG:

1. Конфигурация на 802.3ad (LACP режим)

1. Влезте в устройството, като въведете IP адреса му и идентификационните данни за администраторски акаунт (по подразбиране потребителското име е „администратор“, паролата е „1234“)

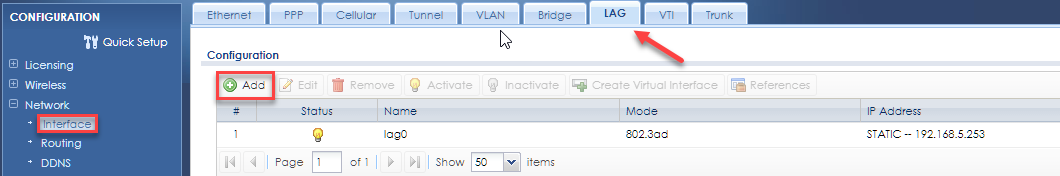

2. Отворете Мрежа> Интерфейс> LAG и добавете нов интерфейс под „ Конфигурация “




3. Поставете отметка в квадратчето „ Активиране на интерфейса “, задайте „ Тип интерфейс “ на „ Вътрешен “, въведете име и изберете подходящата защита „ Зона “




4. Превъртете надолу до „ Конфигурация на LAG “, променете „ Mode “ на „ 802.3ad “, променете „ Xmit Hash Policy “ на „ слой 2 “, за да свържете слой 2 Switch, или „ слой 2 + 3 “, за да се свържете с рутер или слой 3 Switch


5. Изберете желаната “ LACP скорост ” за бързо (всяка секунда) или бавно (на всеки 30 секунди).
   Изберете желаните Ports, за да бъдете член на своя МИГ.
   Превъртете надолу до „ Присвояване на IP адрес “ и „ Настройка на DHCP “, за да конфигурирате IP и DHCP настройките на вашия LAG интерфейс, преди накрая да щракнете върху „ OK “

2. Конфигуриране на режим баланс-alb

1. Влезте в устройството, като въведете IP адреса му и идентификационните данни за администраторски акаунт (по подразбиране потребителското име е „администратор“, паролата е „1234“)


2. Отворете Мрежа> Интерфейс> LAG и добавете нов интерфейс под „ Конфигурация “


3. Поставете отметка в квадратчето „ Активиране на интерфейса “, задайте „ Тип интерфейс “ на „ Вътрешен “, въведете име и изберете подходящата защита „ Зона “


4. Превъртете надолу до „ Конфигурация на МИГ “, променете „ Режим “ на „ баланс-алби “


5. Изберете желаните Ports, за да бъдете член на вашата LAG, и (ако желаете).
   Превъртете надолу до „ Присвояване на IP адрес “ и „ Настройка на DHCP “, за да конфигурирате IP и DHCP настройките на вашия LAG интерфейс, преди накрая да щракнете върху „OK“




6. За да споделите VLAN с помощта на множество USG Ports в множество Switches, моля, кликнете върху раздела „ VLAN “, редактирайте желаната VLAN и изберете LAG интерфейса като своя „ База Port “

Моля, обърнете внимание : Когато конфигурирате 802.3ad (LACP), вие също трябва да конфигурирате Switch Ports, за да бъдат в съвпадаща съвкупност от връзки.
Можете да използвате само един Switch, но множество Switch Ports.
Port скоростта и дуплексът трябва да са еднакви на Switchs и USGs Ports.

Бъдете внимателни, когато конфигурирате агрегиране на връзки! Неправилното конфигуриране може да доведе до контури, които могат да разрушат вашата мрежа.

KB-00060
