Zywall / USG - WAN Балансиране на товара

Преглед на багажника
Използвайте стволове за балансиране на натоварването на WAN трафик, за да увеличите общата пропускливост и надеждност на мрежата. Балансирането на натоварването разделя натоварванията на трафика между множество интерфейси. Това ви позволява да подобрите качеството на услугата и да увеличите максимално използването на честотната лента за множество връзки към ISP.

Може би имате две интернет връзки с различна честотна лента. Бихте могли да настроите багажник, който използва преливане или претеглено кръгло натоварване на балансирания товар, така че чувствителният към времето трафик (като видео) обикновено преминава през интерфейса с по-голяма честотна лента. За друг трафик може да искате да използвате балансиране на първо зареждане с най-малко натоварване, за да изравните разпределението на натоварването на трафика.

Зареждане на балансиращи алгоритми

Следващите раздели описват алгоритмите за балансиране на натоварването, които Zyxel Device може да използва, за да реши кой интерфейс трафикът (от LAN) трябва да се използва за сесия.

Най-малко натоварване първо

Първият алгоритъм с най-малко натоварване използва текущото (или скорошното) използване на изходящата честотна лента на всеки интерфейс на член на багажника като индекс (и) за балансиране на натоварването, когато взема решения за това на кой интерфейс трябва да се разпредели новата сесия. Използването на изходната ширина на честотната лента се определя като измерената изходяща пропускателна способност по отношение на наличната изходна лента.

Тук Zyxel Device има два WAN интерфейса, свързани към Интернет. Конфигурираните налични изходящи честотни ленти за WAN 1 и WAN 2 са съответно 512K и 256K.

Използването на изходящата честотна лента се използва като индекс за балансиране на натоварването. В този пример измерената (токова) изходяща пропускателна способност на WAN 1 е 412K, а WAN 2 е 198K. Zyxel Device изчислява индекса за балансиране на натоварването, както е показано в таблицата по-долу.

Тъй като WAN 2 има по-малък индекс на балансиране на натоварването (което означава, че е по-малко използван от WAN 1), Zyxel Device ще изпрати последващия нов трафик на сесия през WAN 2.

Претегленият кръгъл Робин

Планирането на услугите за планиране на Round Robin се върти на въртене и се активира само когато даден интерфейс има повече трафик, отколкото може да се справи.

На опашката се дава размер на честотната лента, независимо от входящия трафик на този интерфейс. След това тази опашка се премества в задната част на списъка. Следващата опашка получава равно количество лента и след това се премества в края на списъка; и т.н., в зависимост от броя на използваните опашки. Това работи на примка, докато опашката не се изпразни.

Алгоритъмът на претегления кръг на Robin (WRR) е най-подходящ за ситуации, когато честотната лента, зададена за двата WAN интерфейса, е различна. На WAN интерфейсите са назначени тегла и интерфейсът с по-голямо тегло получава повече шансове за предаване на трафик, отколкото интерфейс с по-малко тегло.

Например, на фигурата по-долу конфигурираната налична честотна лента на WAN1 е 1M, а WAN2 е 512K. Можете да настроите Zyxel Device да разпределя мрежовия трафик между двата интерфейса, като настроите теглото на wan1 и wan2 съответно на 2 и 1. Zyxel Device присвоява трафика на две сесии на wan1 и трафик на една сесия до wan2 във всеки кръг от 3 нови сесии.

разпростиране

Алгоритъмът за балансиране на натоварването на преливане изпраща мрежовия трафик към първия интерфейс в списъка с членове на багажника до достигане на максимално допустимото натоварване на интерфейса, след което изпраща излишния мрежов трафик от нови сесии до следващия интерфейс в списъка с членове на багажника. Това продължава, стига да има повече членски интерфейси и трафик, който да се изпраща през тях.

Да предположим, че първият интерфейс на член на багажника използва неограничен достъп до Интернет, а вторият се таксува чрез използване. Балансирането на натоварването при преливане използва втория интерфейс само когато натоварването на трафика надвишава прага на първия интерфейс. Това напълно използва честотната лента на първия интерфейс, за да намали таксите за използване на Интернет и да избегне претоварването на интерфейса.

В тази примерна фигура горният праг на първия интерфейс е зададен на 800K. Zyxel Device изпраща мрежов трафик на нови сесии, които надхвърлят това ограничение, към вторичния WAN интерфейс.

• Екран за обобщение на багажника

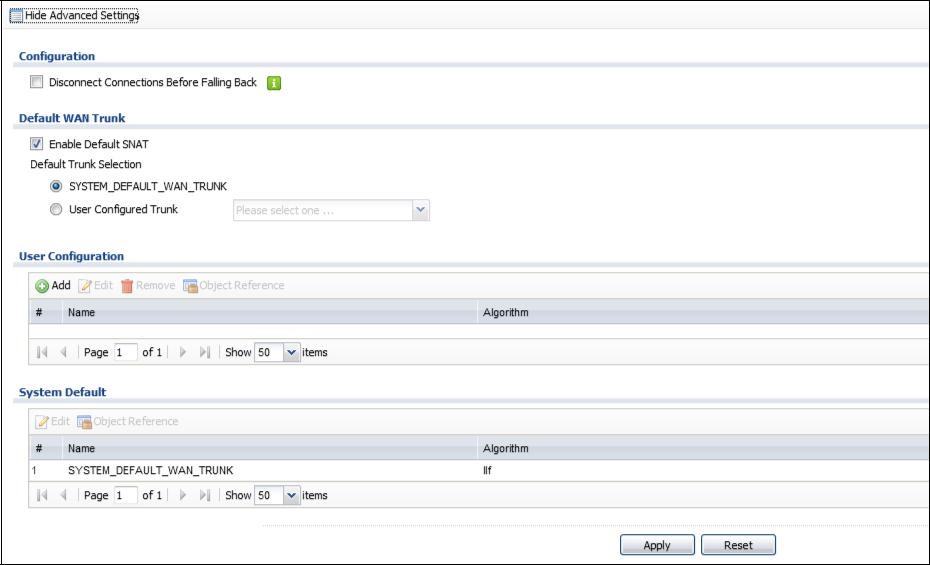

Щракнете върху Конфигурация> Мрежа> Интерфейс> Trunk, за да отворите екрана на Trunk .
Екранът „Обобщение на багажника“ изброява конфигурираните стволове и алгоритъма за балансиране на натоварването, който всеки е конфигуриран да използва.

• Конфигуриране на потребителски багажник

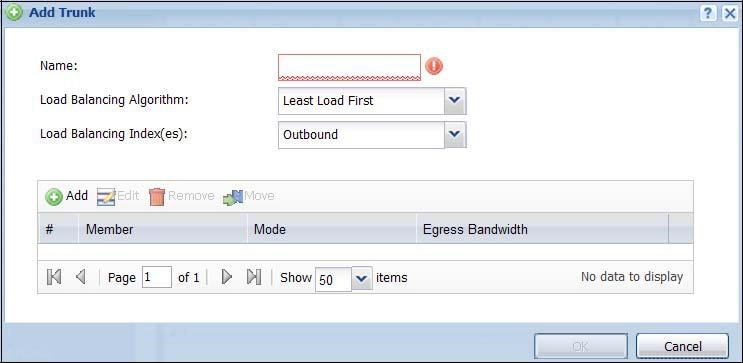

Щракнете върху Конфигурация> Мрежа> Интерфейс> Магистрала , в таблицата с конфигурацията на потребителя щракнете върху иконата Добавяне (или редактиране ), за да отворите следния екран.
Използвайте този екран, за да създадете или редактирате запис на багажника на WAN.

• Конфигуриране на системния багажник по подразбиране



В Конфигурация> Мрежа> Интерфейс> Екран на магистралата и секцията по подразбиране за системата , изберете записа на багажника по подразбиране и щракнете върху Редактиране, за да отворите следния екран.
Използвайте този екран, за да промените алгоритъма за балансиране на натоварването и да видите разпределението на честотната лента за всеки член интерфейс.

Забележка : Наличната ширина на честотната лента се разпределя еднакво за всеки член интерфейс и не е позволено да се променя за багажника по подразбиране.

KB-00254
