Zyxel Network-Attached Storage [NAS] - Конфигуриране на Link Aggregation / Port Trunking в Zyxel NAS

Zyxel NAS Агрегация на връзки (LAG), известна също като разделяне на портове или свързване, е мрежова функция, която обединява няколко мрежови интерфейса в една логическа връзка. Тази конфигурация подобрява производителността на мрежата, като осигурява по-голяма широчина на честотната лента, резервираност и подобрено балансиране на натоварването.

Известие за изтичане на срока на годност на продукта: Със съжаление ви информираме, че продуктът "Zyxel NAS Devices" е достигнал края на своя полезен живот. В резултат на това техническата поддръжка за това устройство може да бъде ограничена. Моля, имайте предвид, че всяка манипулация или използване на устройство, което вече е с изтекъл срок на годност, е изцяло на ваш собствен риск. Можете да намерите списък на остарелите устройства, включително датите на тяхното извеждане от употреба и край на поддръжката, на връзката по-долу. На тази страница е предоставена и последната актуализирана версия за вашето устройство: края на експлоатационния срок

Как работи LAG в Zyxel NAS

LAG комбинира интерфейси като LAN1 и LAN2 в една логическа връзка, което води до по-голяма пропускателна способност и устойчивост на грешки. И двата интерфейса използват един и същ IP и MAC адрес. Тази конфигурация изисква свързаният Ethernet комутатор също да поддържа и да е правилно конфигуриран за агрегиране на връзки.

Конфигуриране на LAG в Zyxel NAS

Достъп до конфигурацията на NAS:

1. • Навигирайте до Control Panel (Контролен панел) > Network (Мрежа) > TCP/IP (TCP/IP) > Network Interface (Мрежов интерфейс) > Create (Създаване).
   • Изберете опцията за балансиране на натоварването или обединяване на портове.

Настройки за обединяване на портове:

1. • Уверете се, че LAN1 и LAN2 са свързани към един и същ Ethernet комутатор.
   • Конфигурирайте комутатора за LAG с подходящи настройки, които да съответстват на тези на NAS.

Опции за балансиране на натоварването:

Могат да бъдат избрани различни алгоритми за балансиране на натоварването, като например:

• Round-Robin: Разпределя пакетите последователно по всички връзки.
• Активно резервно копие: Единият интерфейс е активен, а другият е резервен.
• XOR (изключително ИЛИ): Балансира трафика въз основа на MAC или IP адресите на източника и дестинацията.

Конфигурация на IP адреси:

• За последователно IP адресиране чрез DHCP, LACP има ограничения. Препоръчително е да конфигурирате статичен IP адрес за NAS, за да сте сигурни, че той винаги получава един и същ IP адрес.

Общи проблеми и решения

• Ограничение на скоростта на един поток:
  • Всеки отделен поток от трафик е ограничен до скоростта на един физически порт, обикновено 1 Gbps. Комбинираната пропускателна способност се реализира чрез няколко едновременни потока.
• Съвместимост на комутаторите:
  • Уверете се, че свързаният комутатор поддържа и е правилно конфигуриран за LAG. Някои модели на Zyxel, като XGS1210-12, не поддържат динамичен LACP (IEEE 802.3ad) и може да изискват статични настройки на LAG.
• Съображения за фърмуера и модела:
  • За усъвършенствани функции като LACP помислете за използване на модели от по-висок клас, като например сериите XGS1930 или GS1900, които предлагат по-добра поддръжка на динамично обединяване на връзки.

Примерен сценарий за конфигурация

Свързване на NAS:

1. • Свържете LAN1 и LAN2 от NAS към два порта на комутатор.

Конфигуриране на комутатора:

1. • На комутатора настройте статична LAG група за двата порта.

Мрежови настройки на NAS:

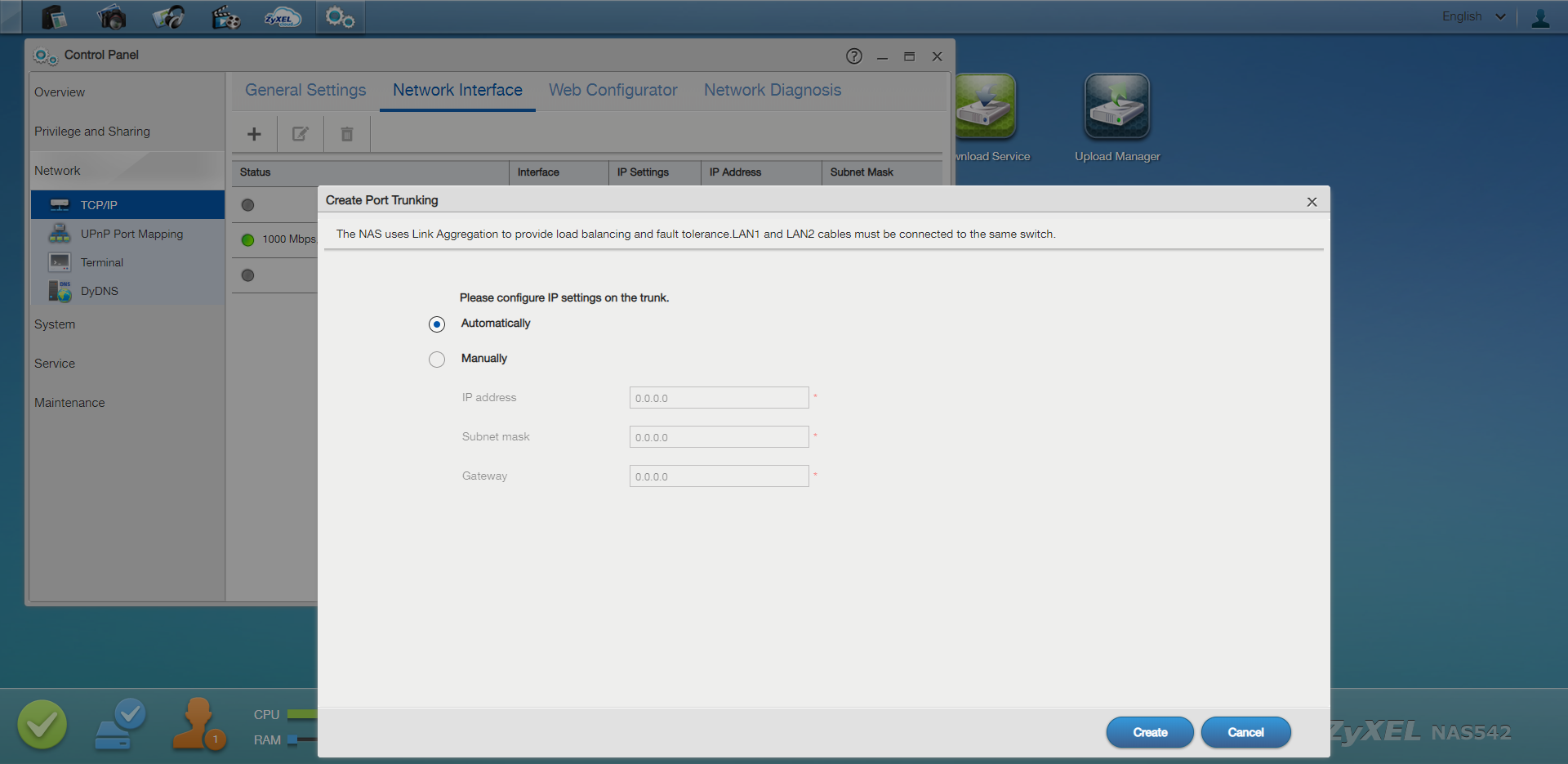

• В NAS отидете в Control Panel (Контролен панел) > Network (Мрежа) > TCP/IP (TCP/IP) > Network Interface (Мрежов интерфейс) > Create (Създаване).
• Изберете Port Trunking и изберете желания алгоритъм за балансиране на натоварването.
• Задайте статичен IP адрес на NAS за постоянен достъп до мрежата.
