Този пример демонстрира как да настроите комутатора, за да направите отделен трафик между отделите.
При използване на статична VLAN хостовете, които имат достъп до една и съща VLAN, ще могат да комуникират само помежду си.


Настройка на VLAN за разделяне на трафика между отделите


Конфигуриране на комутатор-1

1. Създайте VLAN1 на комутатора-1:
Портове 1, 2 като нормални (предотвратете излъчването на пакети за VLAN1 към портове 1, 2). Влезте в уеб графичния потребителски интерфейс и отидете на:

SWITCHING > VLAN > VLAN Setup > Static VLAN

След това изберете VLAN1 (VID1) и щракнете върху "Add/Edit" (Добавяне/редактиране):

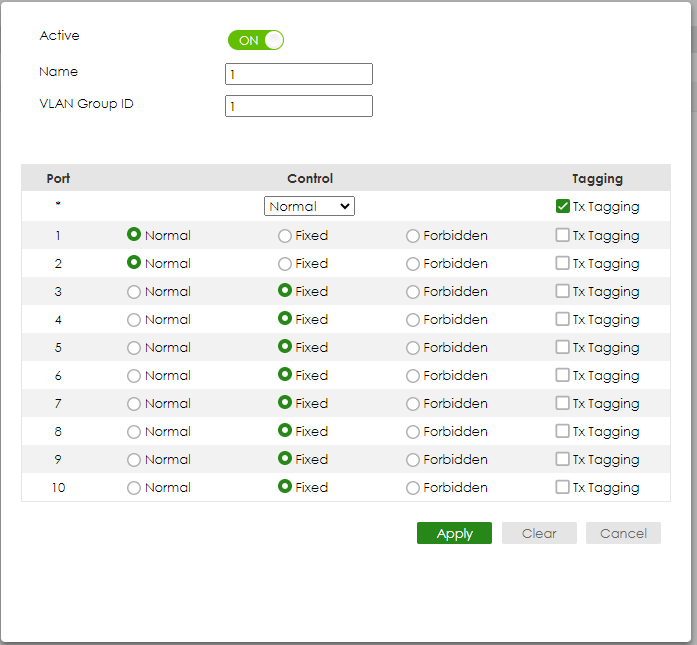

Изберете порт 1, 2 като Normal. Щракнете върху "Add" (Добавяне).

Създайте VLAN10 на Switch-1:
Влезте в уеб графичния интерфейс и отидете на:

SWITCHING > VLAN > VLAN Setup > Static VLAN

След това щракнете върху Add/Edit (Добавяне/редактиране):

Поставете отметка в полето "ACTIVE" (Активен) Въведете името и VLAN Group ID=10. Изберете порт 1, 5 като Fixed (фиксиран) и махнете отметката от Tx Tagging(Untagged) на порт 1 и отметката от Tx Tagging(Tagged) на порт 5. Щракнете върху "Apply".



Създайте VLAN20 на Switch-1:
Влезте в уеб графичния интерфейс и отидете на:

SWITCHING > VLAN > VLAN Setup

Щракнете върху Add/Edit (Добавяне/редактиране).

След това поставете отметка на "ACTIVE" (Активен) Въведете името и VLAN Group ID=20. Изберете порт 2, 5 като Fixed (Фиксиран) и премахнете отметката Tx Tagging(Untagged) (Маркиранебез етикети) на порт 2 и отметката Tx Tagging(Маркиране с етикети) на порт 5. Щракнете върху "Apply".

Задайте PVID на Switch-1:
Отидете на:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Задайте порт 1 като PVID=10 (VLAN 10) и порт 2 като PVID=20 (VLAN 20).

Конфигуриране на комутатор 2

Настройте VLAN1 на комутатор 2:
Порт 3, 4 като нормален порт (това предотвратява излъчването на пакети от VLAN1 към порт 3, 4). Влезте в уеб графичния интерфейс и отидете на:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Select VID1 > Add/Edit

Изберете порт 3, 4 като нормален.
Щракнете върху "Add" (Добавяне).



Създаване на VLAN10 на Switch-2:
Влезте в уеб графичния интерфейс и отидете на:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Поставете отметка в полето "ACTIVE" (Активен) Въведете името и VLAN Group ID=10.
Изберете порт 3, 5 като Fixed (фиксиран) и махнете отметката Tx Tagging(Untagged) на порт 3 и отбележете Tx Tagging(Tagged) на порт
Щракнете върху "Apply".

Създаване на VLAN20 на Switch-2:
Влезте в уеб графичния интерфейс и отидете на:

SWITCHING > VLAN > VLAN Setup > Static VLAN > Add/Edit

Отбележете "ACTIVE" (Активен) Въведете името и VLAN Group ID=20. Изберете порт 4, 5 като Fixed (фиксиран) и премахнете отметката Tx Tagging(Untagged) (маркиранебез етикети) на порт 4 и отбележете Tx Tagging(маркиране с етикети) на порт
Щракнете върху "Apply".

Задайте PVID на Switch-2:

Отидете на:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

Задайте порт 3 като PVID=10 (VLAN 10) и порт 4 като PVID=20.

Тествайте резултата

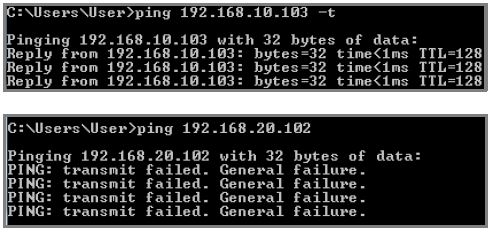

  • Компютърът в същата VLAN може да пингва всеки PC-1 може да пингва PC-3 успешно, но PC-1 не може да пингва PC-2.


  • PC-2 може да пингва успешно PC-4, но PC-2 не може да пингва PC-3.
