Тази статия предлага подробно ръководство за конфигуриране на устройствата DX3301-T0 и EX3300-T0 чрез уеб графичния потребителски интерфейс, включително настройка и управление на мрежов маршрутизатор WX3100-T0 в режими root и extender. Тя обхваща първоначалната настройка на устройството, промените на паролата за Wi-Fi и отстраняването на често срещани проблеми, като например прекъсвания на захранването, значения на светодиодните индикатори, нулиране на устройството, превключване на мостови режими, настройки на Wi-Fi и обновяване на фърмуера. Основните стъпки включват използване на съветника за настройка за инсталиране, свързване към устройството и конфигуриране на мрежови рутери и системи Multy M1.
- Вижте това видео за това как да конфигурирате Multy M1 чрез мобилно приложение
Достъп до устройството и първоначална настройка
- Стартирайте маршрутизатора и изчакайте устройството да светне в зелено на своите светодиоди.
- Влезте в устройството, като използвате WiFi или кабел. Моля, проверете тази статия за това как да влезете в устройството си: Достъп до вашия маршрутизатор чрез уеб графичен интерфейс
- Уверете се, че WAN портът на маршрутизатора е директно свързан към интернет (или чрез модем или маршрутизатор с достъп до интернет). Вашият маршрутизатор ще провери състоянието на интернет връзката ви при първото влизане в системата.
- Стартирайте уеб браузъра си и въведете http://192.168.1.1 като адрес на уебсайта, докато сте свързани към Wi-Fi на рутера. Ако имате проблеми, проверете тази статия.
- Моля, влезте в системата, като използвате потребителското име "admin" и паролата от задната страна на маршрутизатора.
Съветник за бързо стартиране

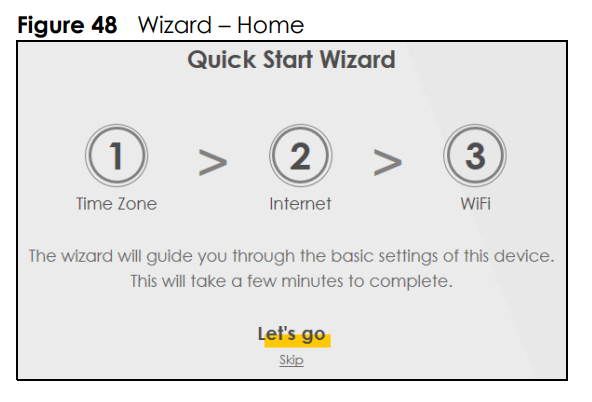

- Това е началният екран, когато за първи път влезете в маршрутизатора. Уверете се, че сте свързани към маршрутизатора. Щракнете върху "Let's go" (Да продължим), за да продължите.

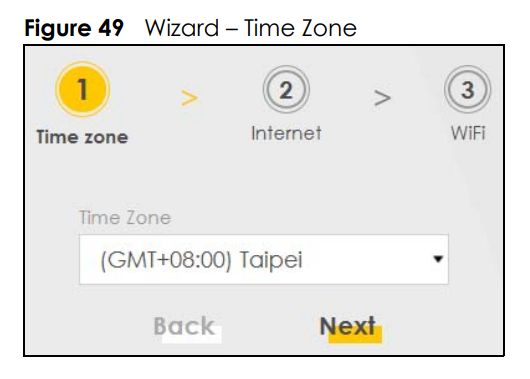

- Ако имате интернет връзка към маршрутизатора, тази часова зона трябва да бъде избрана автоматично за правилната часова зона. Ако това не е така, трябва да изберете правилната часова зона ръчно в падащото меню.

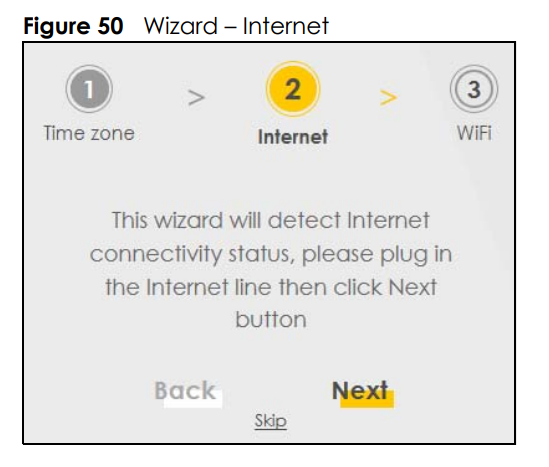

- Уверете се, че сте свързали интернет кабела към WAN порта на маршрутизатора. След това щракнете върху "Напред".

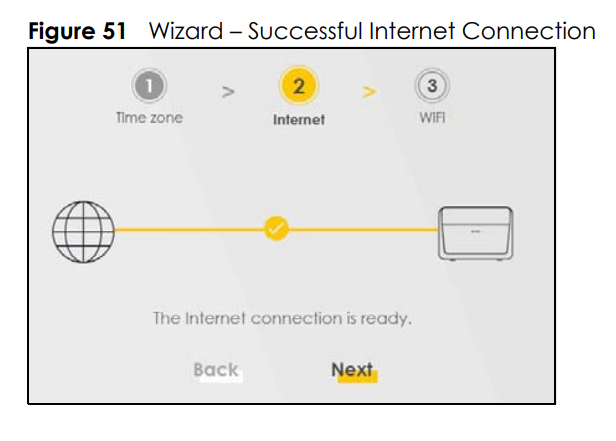

- Следващият екран показва дали сте свързани с интернет. Щракнете върху "Напред", за да преминете към следващата стъпка в съветника. Ако не сте се свързали успешно, преминете към раздела "Отстраняване на проблеми" в тази статия.

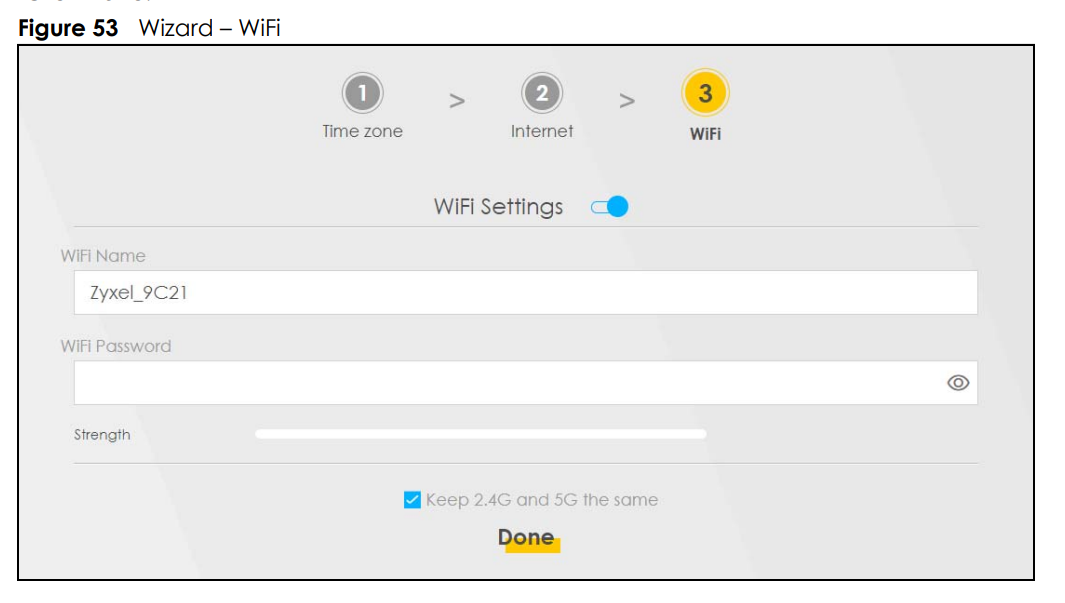

- Тук можете да зададете името и паролата си за WiFi (SSID) на вашето устройство, като използвате силна парола (което означава, че използвате силна парола с по 1 главна и малка буква, 1 цифра и един специален знак с дължина на паролата от поне 12 символа).
- Щракнете върху Done (Готово), когато сте конфигурирали това.
- Този последен екран се показва, след като съветникът е завършен.
Актуализиране на фърмуера DX3301/EX3300
За да осигурите оптимална производителност и сигурност, моля, инсталирайте последната актуализация на фърмуера за вашето устройство.
- За DX3301-T0/EX3300-T0 изтеглете най-новия фърмуер от: [Zyxel Support](https://www.zyxel.com/global/en/support/download?model=DX3301-T0)
- Екстрахирайте изтегления файл, като използвате вградения в операционната ви система екстрактор или инструменти като WinZip или 7-Zip.
- Влезте в уеб графичния интерфейс на маршрутизатора. Ако е необходимо, направете справка с ръководството за достъп до Web GUI.

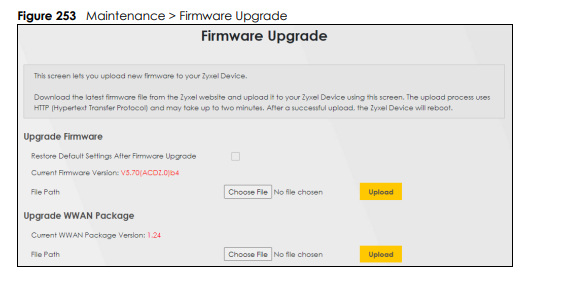

- Навигирайте до Maintenance (Поддръжка) -> Firmware Upgrade (Обновяване на фърмуера), щракнете върху Browse (Преглед) и изберете извлечения .bin файл.
Конфигуриране на маршрутизатора (след инсталиране)
- Конфигуриране на режим Bridge
Навигирайте до Settings (Настройки) (горе в лявата част на екрана) -> Network Setting (Мрежови настройки) -> Braodband (Мостова лента) -> и щракнете върху "Edit" (Редактиране) на WAN връзката, която искате да промените. След това променете "Mode" (Режим) от Routing (Маршрутизация) на Bridge (Мост) и натиснете "Apply" (Приложи), за да промените режима си от Standard mode (Стандартен режим) на Bridge mode (Мост).
Изчакайте устройството да запише конфигурацията ви и погледнете LED светлините, за да видите кога отново е готово

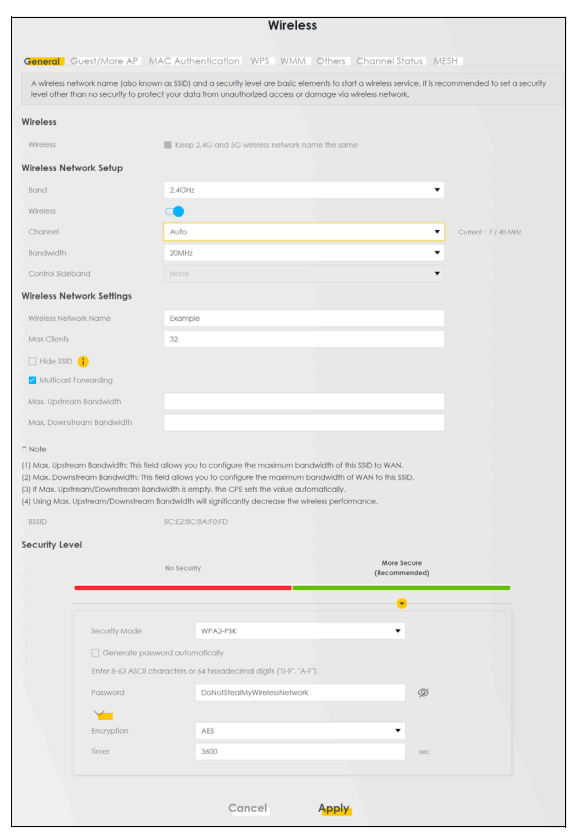

- Конфигуриране на настройките за WiFi
За да конфигурирате настройките си за WiFi:
1. Отидете в "Настройки" (горе вляво) -> "WiFi" -> "Main WiFi".
2. Изберете "WPA2-PSK" и задайте силна парола с поне 12 символа, включваща главни и малки букви, цифри и специални символи.
3. Настройте честотната лента на 2,4 GHz на "40 MHz" (ако имате проблеми, използвайте "20 MHz"). За 5 GHz използвайте "40 MHz".
Конфигуриране на маршрутизатор Mesh (WX3301)
- Свържете главния маршрутизатор и разширителния маршрутизатор

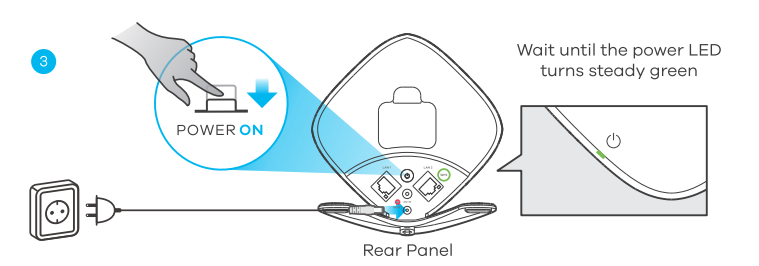

Поставете щепсела на WX3100 (удължител) в захранващия адаптер (САМО!) и включете удължителния маршрутизатор с бутона за захранване, показан по-долу. След това изчакайте 2 минути, за да се стартира устройството.
- След като светодиодът POWER светне постоянно в зелено, свържете Ethernet кабела

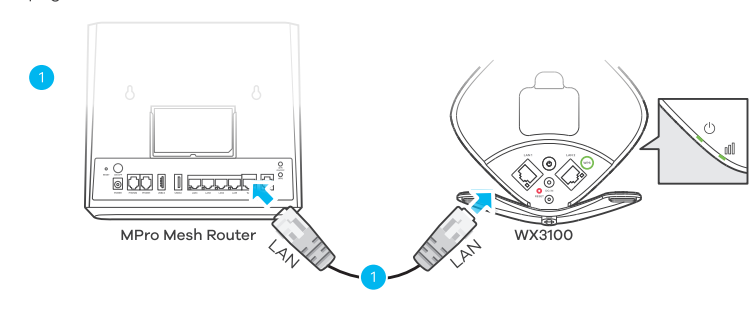

След като устройството е стартирало успешно (светодиодът POWER светва постоянно в зелено), можете да свържете Ethernet кабел от основния маршрутизатор към удължителния маршрутизатор.
-
Свържете Ethernet кабела и изчакайте светодиодът LINK да светне постоянно в зелено
След това свържете Ethernet кабел към LAN порта на WX3100 и изчакайте, докато светодиодът LINK светне постоянно в зелено.

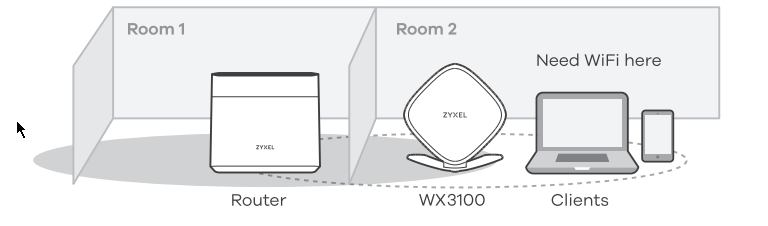

- Изключете разширителния маршрутизатор и го поставете на желаното място.
Изключете маршрутизатора (както Ethernet, така и захранването) и го поставете там, където искате, и поставете захранващия кабел (САМО!). Сега маршрутизаторът ще се свърже безжично с удължителния маршрутизатор.
Отстраняване на проблеми с DX3301/EX3300

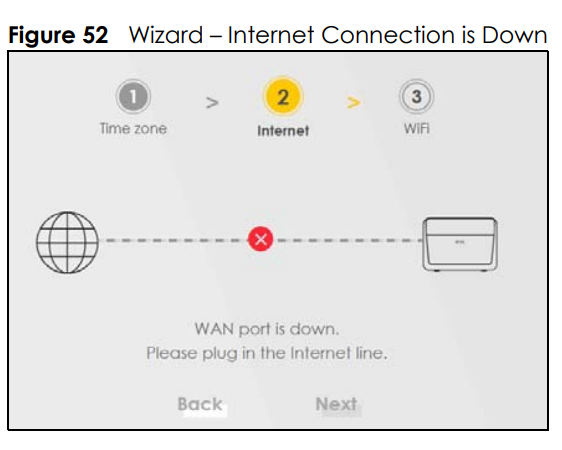

- Проверете порта wan
Ако Multy не е свързан с интернет и получите съобщението "Please check your wan port is connected. Ако не е, моля свържете го и опитайте отново."
- Проверете включването на захранването
Моля, проверете добре захранващия си кабел, а в противен случай се уверете, че сте натиснали превключвателя за включване/изключване.
|
|
- Актуализиране на фърмуера
Ако срещнете проблеми, помислете за обновяване на фърмуера.
За DX3301-T0/EX3300-T0 изтеглете най-новия фърмуер от поддръжката на Zyxel
- Екстрахирайте изтегления файл, като използвате екстрактора на операционната си система или инструменти като WinZip или 7-Zip.
- Влезте в уеб графичния потребителски интерфейс на маршрутизатора.
- Навигирайте до Maintenance (Поддръжка) -> Firmware Upgrade (Обновяване на фърмуера), щракнете върху Browse( Преглед) и изберете извлечения .bin файл.
- Проверете светодиодните си лампички
Светодиодните светлини са добър индикатор за това какво не е наред с устройството ви, ако имате някакви проблеми. Моля, погледнете таблицата при LED светлините (раздел 2.3.1), за да видите какво се опитва да комуникира устройството.
| LED | ЦВЯТ | СТАТУС | ОПИСАНИЕ |
| Захранване | Зелено | Включено | Устройството получава захранване и е готово за използване |
| Мигаща | Устройството е в процес на самопроверка | ||
| Червено | Включено | Устройството е открило грешка по време на самотестването или има неизправност в устройството. | |
| Мигащо | Устройството обновява фърмуера си. | ||
| Изключено | Устройството не получава захранване | ||
| DSL / Ethernet WAN | Зелено | Включено | Връзката VDSL / ASL е включена |
| Бавно мигаща | Устройството търси VDSL или ADSL връзка. | ||
| Бързо мигане | Устройството инициализира VDSL или ADSL връзката. | ||
| Интернет | Зелено | Включено | Устройството има IP връзка, но няма трафик. Устройството има WAN IP адрес (статичен или DHCP), PPP договарянето е завършило успешно (ако се използва) и DSL връзката е активирана. |
| Мигаща | Устройството изпраща или получава IP трафик. | ||
| Изключено | Няма интернет връзка или шлюзът е в режим на мост. | ||
| Червено | Включено | Устройството се е опитало да осъществи IP връзка, но не е успяло. Възможните причини са липса на отговор от DHCP сървъра, липса на отговор от PPPoE, неуспешно удостоверяване на PPPoE. | |
| LAN 1-4 | Зелено | Включено | Устройството има успешна 10/100/1000 mbit/s Ethernet връзка. |
| Мига | Устройството изпраща или получава данни към/от LAN | ||
| Изключено | Устройството няма Ethernet връзка с LAN. | ||
| 2.4G WLAN/WPS | Зелено | Включено | Безжичната мрежа 2,4 GHz е активирана. |
| Мигаща | Устройството комуникира с 2,4GHz WiFi клиент. | ||
| Изключено | Връзката е прекъсната или деактивирана. | ||
| Амбър | Мигаща | Устройството установява WPS връзка с 2,4GHz WiFi клиент. | |
| 5G WLAN/WPS | Зелено | Включено | Безжичната мрежа на 5GHz е активирана. |
| Мигаща | Устройството комуникира с 5GHz WiFi клиент. | ||
| Изключено | Връзката е изключена или забранена. | ||
| Амбър | Мигаща |
Устройството установява WPS връзка с 5GHz WiFi клиент. |
|
| Phone1,Phone2 | Зелено | Включено | SIP акаунт е регистриран за поне един телефонен порт и няма гласово съобщение в съответния SIP акаунт |
| Мигаща | Свързаният към телефонния порт телефон е с изключена слушалка или има входящо повикване. В съответния SIP акаунт няма гласово съобщение. | ||
| Амбър | Включено |
За телефонния порт е регистриран SIP акаунт и в съответния SIP акаунт има гласово съобщение. |
|
| Мигаща |
Телефон, свързан към телефонния порт, е с изключена слушалка или има входящо повикване. В съответния SIP акаунт има гласово съобщение. |
||
| Изключено |
Устройството е изключено, VoIP функцията не е активирана, SIP акаунтът не е активиран, телефонният порт няма регистриран SIP акаунт. |
Нулиране на DX3301/EX3300
Ако имате някакво устройство, което не може да бъде решено с помощта на някой от другите съвети в тази статия, силно препоръчваме да възстановите фабричните настройки на устройството(ата) и да започнете всичко отначало. Това обикновено е решение на 90% от проблемите. Нулирайте устройството, като задържите бутона RESET за 15 секунди, докато устройството е включено.
