Tento tutoriál vám pomůže spojit své Ports pomocí Link Aggregration!
Průběžné kroky
Tento tutoriál vám ukáže, jak nakonfigurovat rozhraní LACP 802.3ad LACP, které sdružuje více fyzických Ports vašeho USG, aby se násobilo pásmo, nebo jak vytvořit rozhraní vyrovnávacího alb, které spojuje konkrétní VLAN z více USG Ports s více PRD_N_TLCKf0esm_6:
1. Konfigurace 802.3ad (režim LACP)
- Přihlaste se k jednotce zadáním její IP adresy a přihlašovacích údajů pro účet správce (ve výchozím nastavení je uživatelské jméno „admin“, heslo je „1234“)

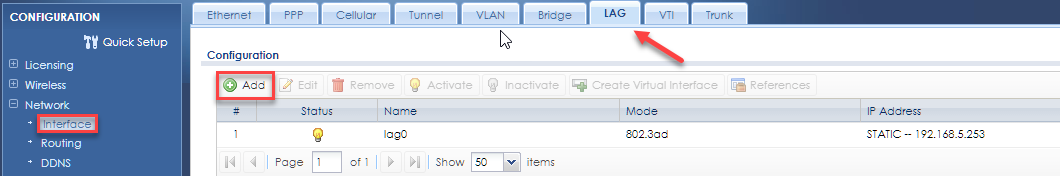

- Přejděte na Síť> Rozhraní> MAS a přidejte nové rozhraní pod „ Konfigurace “
- Zaškrtněte políčko „ Povolit rozhraní “, nastavte „ Typ rozhraní “ na „ Interní “, zadejte název a vyberte odpovídající zabezpečení „ Zóna “
- Přejděte dolů na “ LAG Configuration ”, změňte “ Mode ” na “ 802.3ad ”, změňte “ Xmit Hash Policy ” na “ layer 2 ” pro připojení Layer 2 Switch, nebo “ Lay2 + 3 ” pro připojení k routeru nebo vrstva 3 Switch
- Zvolte požadovanou „ rychlost LACP “ pro rychlé (každou sekundu) nebo pomalou (každých 30 sekund).
Vyberte požadovaný Ports, který bude členem vaší MAS.
Přejděte dolů na „ Přiřazení IP adresy “ a „ Nastavení DHCP “ a nakonfigurujte nastavení IP a DHCP vašeho rozhraní MAS před konečným kliknutím na „ OK “.
2. Konfigurace režimu vyvážení alb
- Přihlaste se k jednotce zadáním její IP adresy a přihlašovacích údajů pro účet správce (ve výchozím nastavení je uživatelské jméno „admin“, heslo je „1234“)
- Přejděte na Síť> Rozhraní> MAS a přidejte nové rozhraní pod „ Konfigurace “
- Zaškrtněte políčko „ Povolit rozhraní “, nastavte „ Typ rozhraní “ na „ Interní “, zadejte název a vyberte odpovídající zabezpečení „ Zóna “
- Přejděte dolů na “ Konfigurace MAS ”, změňte “ Režim ” na “ vyvážení-alb ”
- Vyberte požadovaný Ports, který bude členem vaší MAS, a (je-li to žádoucí).
Přejděte dolů na „ Přiřazení IP adresy “ a „ Nastavení DHCP “ a nakonfigurujte nastavení IP a DHCP vašeho rozhraní MAS před konečným kliknutím na „OK“.
- Chcete-li sdílet VLAN pomocí několika USG Ports na více Switches, klikněte na záložku „ VLAN “, upravte požadovanou VLAN a vyberte rozhraní LAG jako „ Základní Port “
Poznámka : Při konfiguraci 802.3ad (LACP) musíte také nakonfigurovat Switch Ports tak, aby byly v agregaci odpovídajících odkazů.
Můžete použít pouze jeden Switch, ale více Switch Ports.
Rychlost a duplex Port musí být na Switchs a USG Ports stejné.
Při konfiguraci propojení agregace buďte opatrní! Nesprávná konfigurace může vést ke smyčkám, které by mohly poškodit vaši síť.
