Náš testovací scénář zachytí pakety pro požadavky na ping od 192.168.1.35 v LAN1 do 192.168.2.35 v LAN2.
Průvodce krok za krokem
- Přihlaste se do webového rozhraní USG
- Přejděte na Údržba> Diagnostika> Zachycení paketů

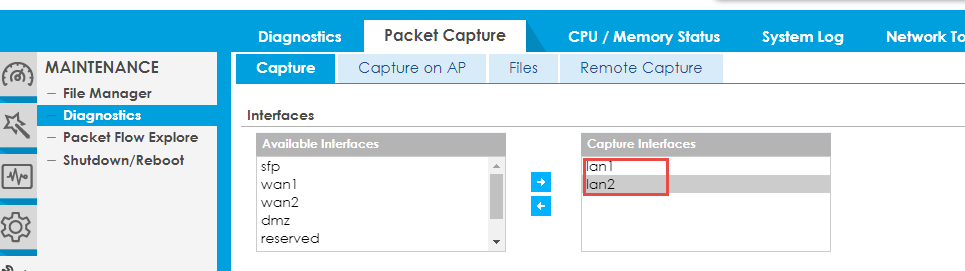

- Vyberte rozhraní LAN1 a LAN2

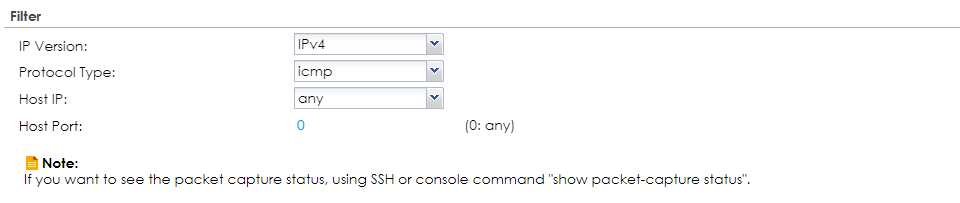

- V sekci „Filtr“ zvolte IPv4 jako IP verzi a ICMP jako typ protokolu

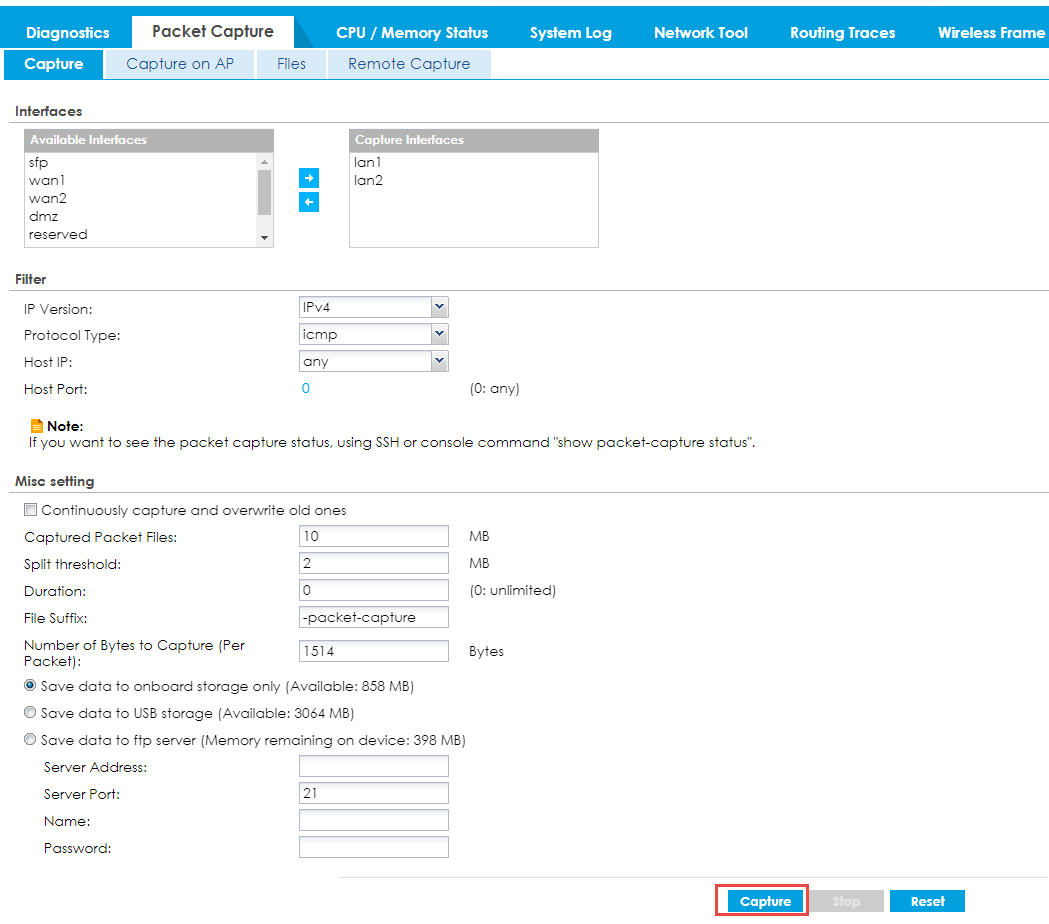

- Stisknutím tlačítka „Zachytit“ zahájíte snímání. Při zahájení snímání nezapomeňte odeslat požadavky na ping

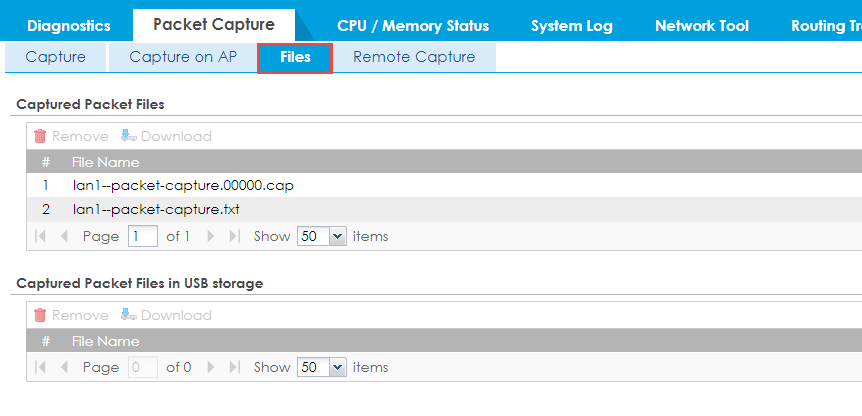

- Po stisknutí Stop můžete soubor pro každé rozhraní najít v části Údržba> Diagnostika> Zachycení paketů> Soubory

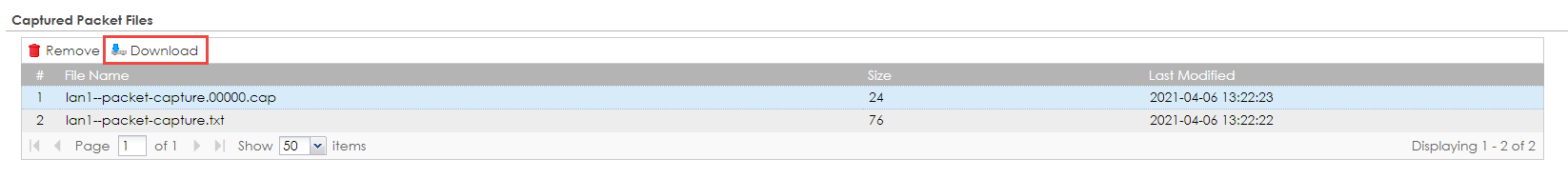

- Jakmile si tyto soubory stáhnete, můžete je otevřít pomocí aplikace Wireshark
K dispozici je také možnost zachytit provoz prostřednictvím rozhraní CLI.
1. Přihlaste se k USG přes SSH nebo Console pomocí programu jako Putty nebo TeraTerm
2. Zadejte následující příkaz prostřednictvím rozhraní příkazového řádku pro zobrazení živého zachycení paketů:
Router# packet trace interface lan1 ip-proto icmp
3. Totéž lze provést na LAN2 pomocí následujícího příkazu:
Router# packet trace interface lan2 ip-proto icmp
