Jak nakonfigurovat 3G/LTE rozhraní na ZyWALL/USG jako zálohu WAN?

Toto je příklad použití ZyWALL/USG pro konfiguraci 3G/LTE rozhraní jako zálohy WAN, která zajistí, že ZyWALL/USG poskytuje nepřetržité připojení k internetu, když primární WAN rozhraní selže. Po konfiguraci může poskytnout další mobilní širokopásmové WAN připojení nebo redundantní spojení pro maximální spolehlivost.

Nastavení 3G/LTE rozhraní na ZyWALL/USG
1. Připojte kompatibilní mobilní širokopásmové USB zařízení pro použití mobilního připojení.

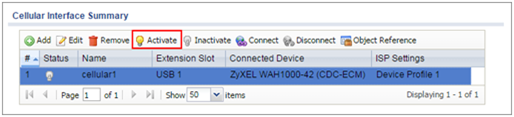

2. Na ZyWALL/USG se připojené zařízení automaticky zobrazí v souhrnu Cellular Interface Summary. Klikněte na „Activate“ a poté na tlačítko „Apply“ ve spodní části této stránky.

Configuration > Network > Interface > Cellular > Activate

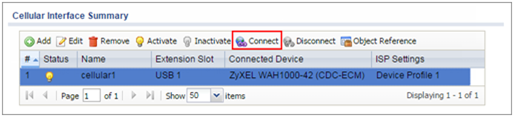

3. Výchozí metoda připojení je Nailed-Up. Po aktivaci by připojení mělo být vždy aktivní. Můžete kliknout na „Edit“ a přejít do sekce Connectivity, kde zrušíte zaškrtnutí políčka Nailed-Up, aby ZyWALL/USG navazoval připojení pouze při přenosu dat.

Configuration > Network > Interface > Cellular > Connect

Configuration > Network > Interface > Cellular > Edit

Nastavení trunku na ZyWALL/USG

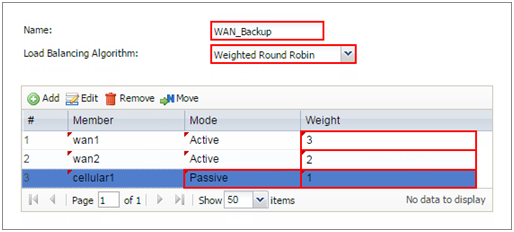

1. Na ZyWALL/USG nakonfigurujte název pro identifikaci profilu trunku a nastavte pole Load Balancing Algorithm na Weighted Round Robin.
Přidejte wan1 a do sloupce Weight zadejte 3. Přidejte wan2 a do sloupce Weight zadejte 2. Přidejte cellular1, změňte režim na Passive mode a do sloupce Weight zadejte 1. Klikněte na OK pro návrat do konfigurační obrazovky.

Configuration > Network > Interface > Trunk > User Configuration > Add Trunk

2. V konfigurační obrazovce přejděte do sekce Default WAN Trunk, vyberte User Configured Trunk a z rozbalovacího seznamu vyberte nově vytvořený trunk. Klikněte na Apply.

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk

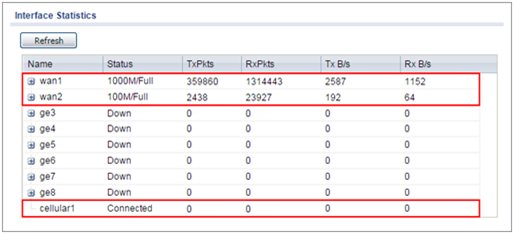

1. Zkontrolujte statistiky rozhraní, když jsou připojení wan1 a wan2 aktivní. Můžete vidět, že stav wan1 a wan2 je aktivní, Tx B/s zobrazuje rychlost přenosu a Rx B/s zobrazuje rychlost příjmu; stav cellular1 je připojen, ale tímto rozhraním neprochází žádný provoz.

Monitor > Interface Status > Interface Statistics

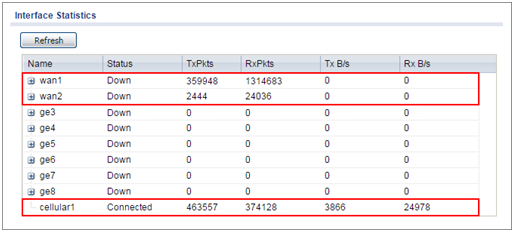

2. Po odpojení wan1 a wan2 vidíte, že stav wan1 a wan2 je Down a žádný provoz neprochází těmito dvěma rozhraními. Záložní cellular1 je připojen a veškerý provoz prochází tímto rozhraním.

Monitor > Interface Status > Interface Statistics

Co může selhat?
Pokud přes mobilní rozhraní neprochází žádný provoz, když ostatní rozhraní jsou neaktivní, ujistěte se, že máte nainstalované nebo připojené kompatibilní mobilní širokopásmové zařízení. Také ověřte, že je mobilní rozhraní povoleno a má správně nakonfigurované uživatelské jméno, heslo a PIN kód se správným rozlišením velkých a malých písmen.
