Tato obsáhlá příručka obsahuje podrobné pokyny ke konfiguraci virtuálních místních sítí (VLAN) v zařízeních VMG, které mohou být nezbytné k vytvoření připojení k internetu nebo k řešení problémů. Tato příručka je užitečná, pokud vlastníte některý z modelů zařízení VMG: VMG1312, VMG3625, VMG3925, VMG3927 nebo VMG8825. Konfigurace VLAN může často vyřešit problém, když vaše internetové připojení nefunguje správně. Sítě VLAN umožňují segmentovat síťový provoz, čímž se zvyšuje výkon a zabezpečení sítě. Podle kroků popsaných v této příručce můžete v zařízení VMG nastavit skupiny VLAN a zajistit tak správnou konfiguraci internetového připojení a stabilní a bezpečné síťové prostředí. Ať už nastavujete nové internetové připojení, nebo řešíte stávající problém s připojením, tato příručka vás provede kroky nezbytnými pro konfiguraci VLAN v zařízení VMG.

Připojte se přímo k zařízení na portu LAN a ujistěte se, že máte IP adresu v rozsahu 192.168.1.2 až 192.168.1.254, a zadejte následující adresu do webového prohlížeče (Google Chrome/Safari):

Ke směrovači se můžete přihlásit prostřednictvím adresy http://192.168.1.1. Standardní uživatelské jméno admin a heslo 1234.

Konfigurace sítě VLAN

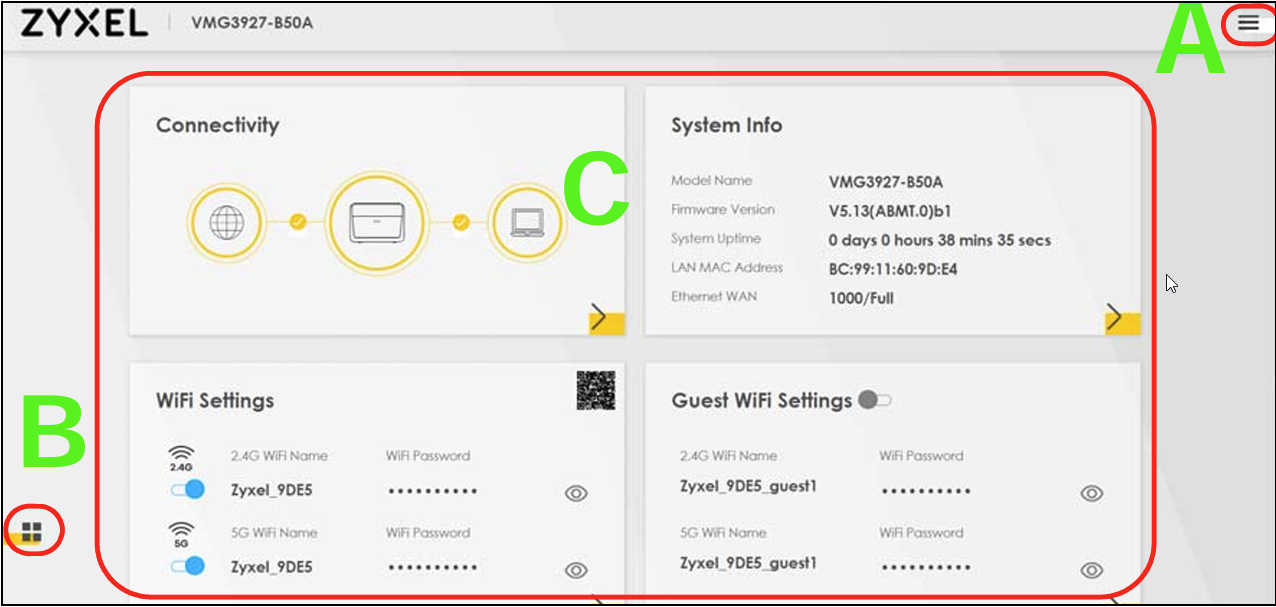

Přejděte do "Menu", které najdete v pravém horním rohu obrazovky [A], jak je znázorněno na obrázku níže:

dyn_repppp_0

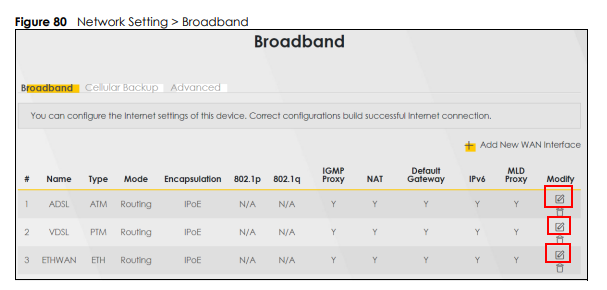

Poté nakonfigurujte 802.1p jako "0" a 802.1q je vaše VLAN ID (například 7), které jste dostali od vašeho poskytovatele internetu ke konfiguraci. Pokud si nejste jisti, co zde nakonfigurovat, obraťte se na svého poskytovatele internetového připojení (ISP). Pak nakonfigurujte 802.1p jako "0" a 802.1q je vaše VLAN ID (například 7), které jste dostali od svého poskytovatele internetu ke konfiguraci.

Konfigurace skupiny VLAN

Zde je příklad VMG8924-B10D, FW V5.13(ABGQ.3)C0

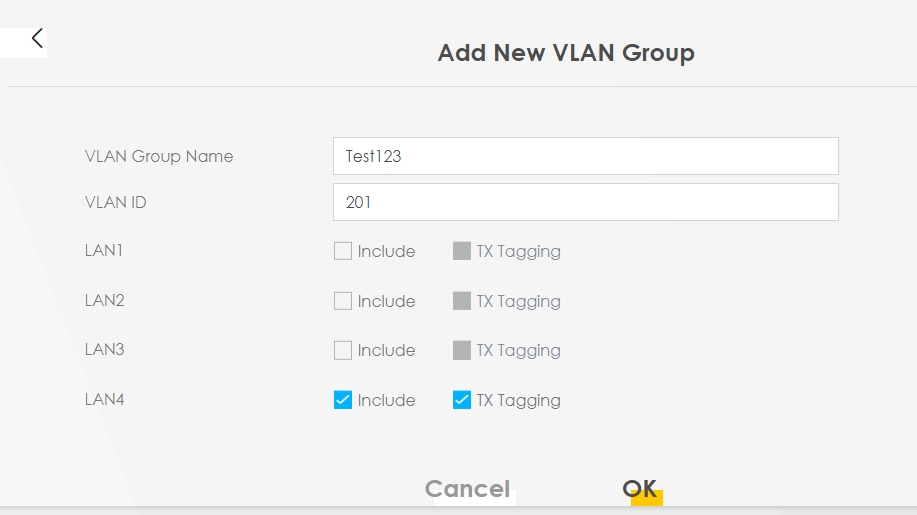

Krok 1: Vytvoření skupiny VLAN

dyn_repppp_1

Vytvořte název skupiny
Zadejte požadované ID sítě VLAN
Klikněte na požadovanou síť LAN; označení TX znamená, že když stahovaný provoz prochází směrem od CPE ke klientovi sítě LAN, bude mít označení VLAN. Pokud vaše zařízení zná síť VLAN a potřebuje mít síť VLAN označenou, klikněte na možnost tagování.
Kliknutím na tlačítko OK tento krok dokončete.
