Síťové úložiště [NAS] Zyxel - Konfigurace agregace linek / spojování portů na zařízení Zyxel NAS

Zyxel NAS Link Aggregation (LAG), známá také jako trunking portů nebo bonding, je síťová funkce, která spojuje více síťových rozhraní do jednoho logického spojení. Toto nastavení zvyšuje výkon sítě tím, že poskytuje větší šířku pásma, redundanci a lepší vyrovnávání zátěže.

Upozornění na konec životnosti výrobku: S politováním vám oznamujeme, že životnost výrobku "Zyxel NAS Devices" skon čila.V důsledku toho může být technická podpora tohoto zařízení omezena. Upozorňujeme, že jakákoli manipulace se zařízením, kterému již skončila životnost, nebo jeho používání je zcela na vaše vlastní riziko. Seznam zastaralých zařízení včetně dat jejich vyřazení a ukončení podpory naleznete na níže uvedeném odkazu. Na této stránce je rovněž uvedena nejnovější aktualizovaná verze pro vaše zařízení: Konec životnosti

Jak funguje LAG na zařízení Zyxel NAS

LAG spojuje rozhraní, jako jsou LAN1 a LAN2, do jediného logického spojení, což vede k větší šířce pásma a odolnosti proti chybám. Obě rozhraní používají stejnou adresu IP a MAC. Tato konfigurace vyžaduje, aby připojený ethernetový přepínač rovněž podporoval agregaci linek a byl pro ni správně nakonfigurován.

Konfigurace LAG na zařízení Zyxel NAS

Přístup ke konfiguraci NAS:

1. • Přejděte na Ovládací panely > Síť > TCP/IP > Síťové rozhraní > Vytvořit.
   • Vyberte možnost pro vyrovnávání zátěže nebo sdružování portů.

Nastavení sdružování portů:

1. • Zkontrolujte, zda jsou sítě LAN1 a LAN2 připojeny ke stejnému ethernetovému přepínači.
   • Nakonfigurujte přepínač pro LAG s příslušnými nastaveními, která odpovídají nastavením na NAS.

Možnosti vyvažování zátěže:

Lze zvolit různé algoritmy vyrovnávání zátěže, např:

• Round-Robin: Rozděluje pakety postupně po všech linkách.
• Aktivní zálohování: Jedno rozhraní je aktivní, zatímco druhé je záložní.
• XOR (exkluzivní OR): Vyvažuje provoz na základě zdrojových a cílových adres MAC nebo IP.

Konfigurace IP adres:

• Pro konzistentní adresování IP prostřednictvím DHCP má LACP omezení. Doporučuje se nakonfigurovat statickou IP adresu pro NAS, aby bylo zajištěno, že bude vždy dostávat stejnou IP adresu.

Běžné problémy a jejich řešení

• Omezení rychlosti jednoho toku:
  • Každý jednotlivý datový tok je omezen rychlostí jednoho fyzického portu, obvykle 1 Gb/s. Kombinovaná šířka pásma je realizována prostřednictvím více souběžných toků.
• Kompatibilita přepínačů:
  • Zkontrolujte, zda připojený přepínač podporuje a je správně nakonfigurován pro LAG. Některé modely Zyxel, například XGS1210-12, nepodporují dynamický LACP (IEEE 802.3ad) a mohou vyžadovat statické nastavení LAG.
• Zohlednění firmwaru a modelu:
  • Pro pokročilé funkce, jako je LACP, zvažte použití modelů vyšší třídy, jako je řada XGS1930 nebo GS1900, které nabízejí lepší podporu dynamické agregace linek.

Příklad scénáře konfigurace

Připojení NAS:

1. • Připojte sítě LAN1 a LAN2 ze zařízení NAS ke dvěma portům přepínače.

Konfigurace přepínače:

1. • Na přepínači nastavte statickou skupinu LAG pro oba porty.

Nastavení sítě NAS:

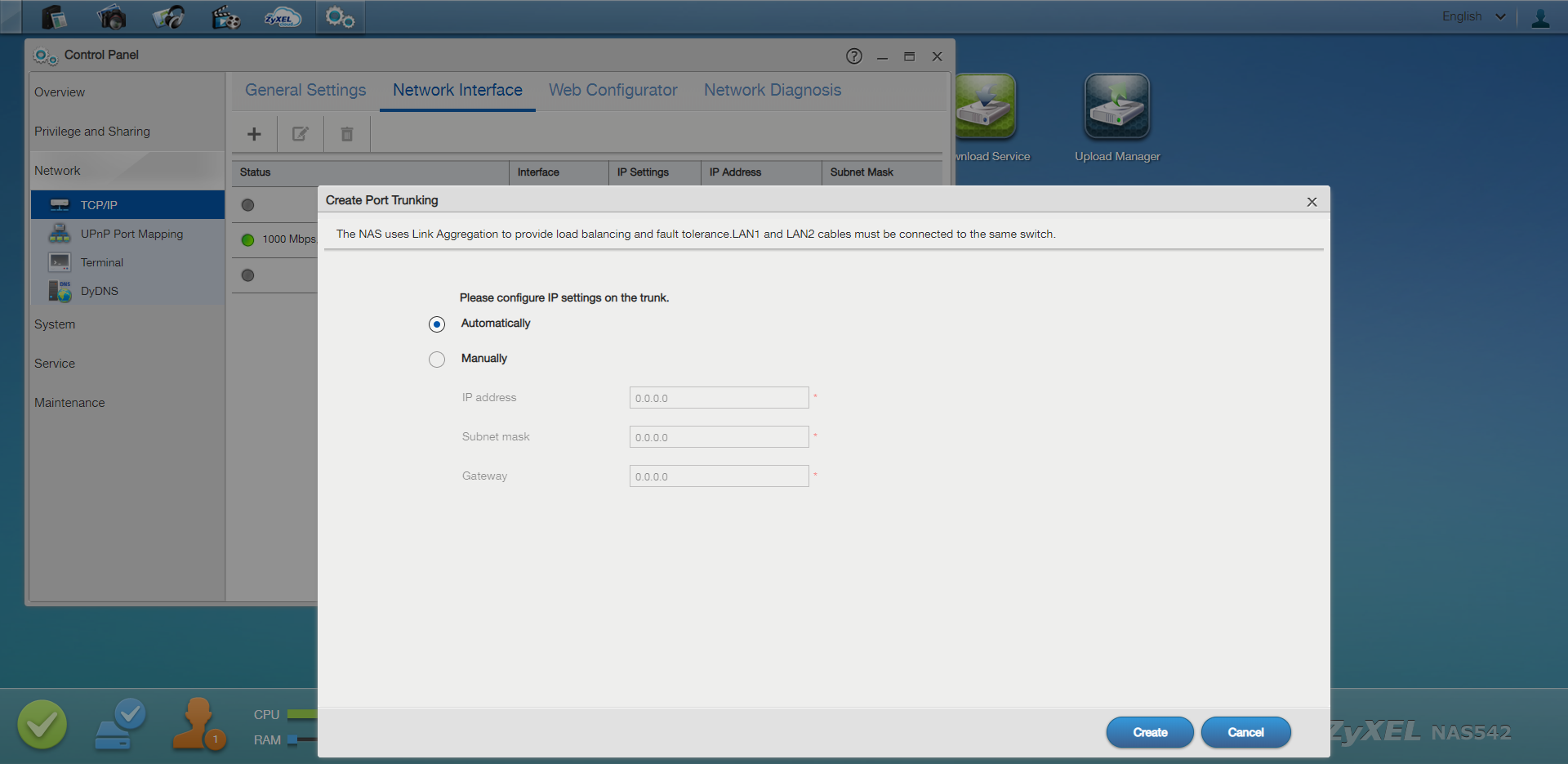

• Na NAS přejděte na Ovládací panely > Síť > TCP/IP > Síťové rozhraní > Vytvořit.
• Vyberte možnost Port Trunking a zvolte požadovaný algoritmus vyrovnávání zátěže.
• Pro konzistentní přístup k síti přiřaďte NAS statickou IP adresu.
