Jak nakonfigurovat tunel IPSec s ověřením 802.1X v systému Android?

V tomto článku se podíváme na to, jak nakonfigurovat IPSec VPN tunel s xAuth na zařízení Android.

Provedeme následující kroky:

Konfigurace Zyxel USG / ATP / VPN

• Nastavení potřebných objektů

• Nastavení uživatele a v případě potřeby skupiny uživatelů

• Nastavení potřebných adresních objektů

• Potvrzení pravidel Firewall

• Nastavení VPN Gateway

• Nastavení připojení VPN

Konfigurace v systému Android

• Otevření nabídky VPN

• Přidání připojení VPN

• Testování připojení VPN

Konfigurace Zyxel USG / ATP / VPN

Přihlaste se prosím do svého zařízení.

Výchozí nastavení:

Nastavení objektu:

Uživatelské nastavení:

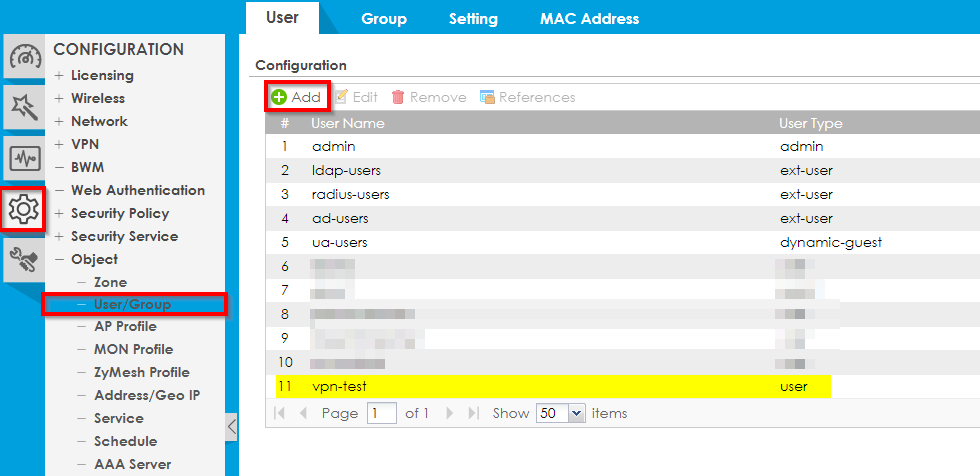

Configuration -> User/group -> User

Klikněte na "Přidat"

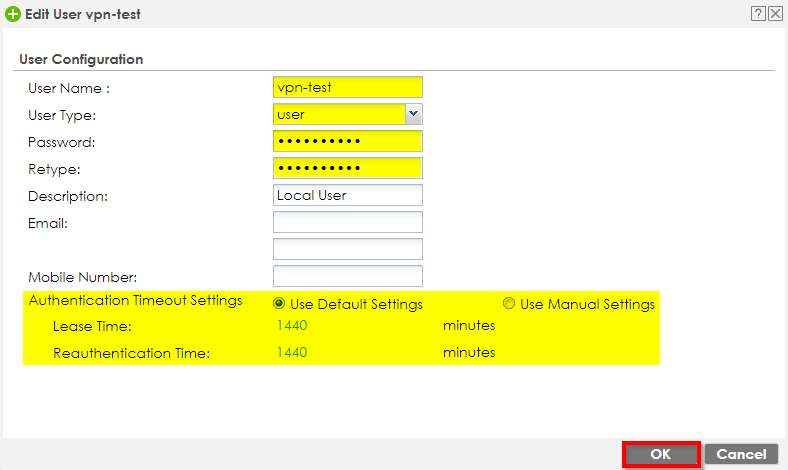

a vyplňte potřebné informace.

V tomto příkladu používám:

Kromě toho můžete změnit dobu, po kterou může uživatel zůstat přihlášený, bez opětovné autentizace.

Výchozí nastavení je 1440 minut nebo 24 hodin.

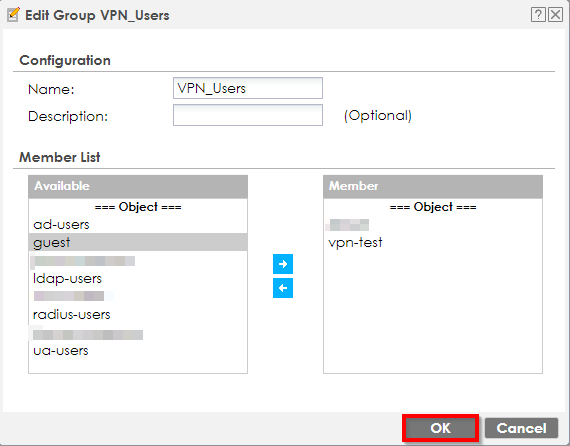

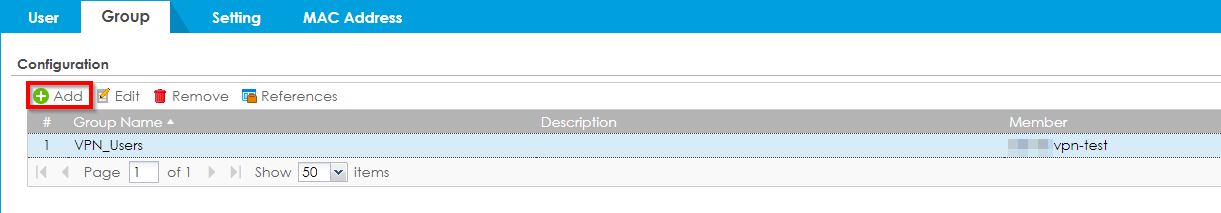

Pokud chcete používat VPN s více uživateli, můžete také nastavit skupinu uživatelů.

Nastavení potřebných objektů adresy:

Nyní musíme nastavit nějakou adresu Objects, kterou budeme později potřebovat.

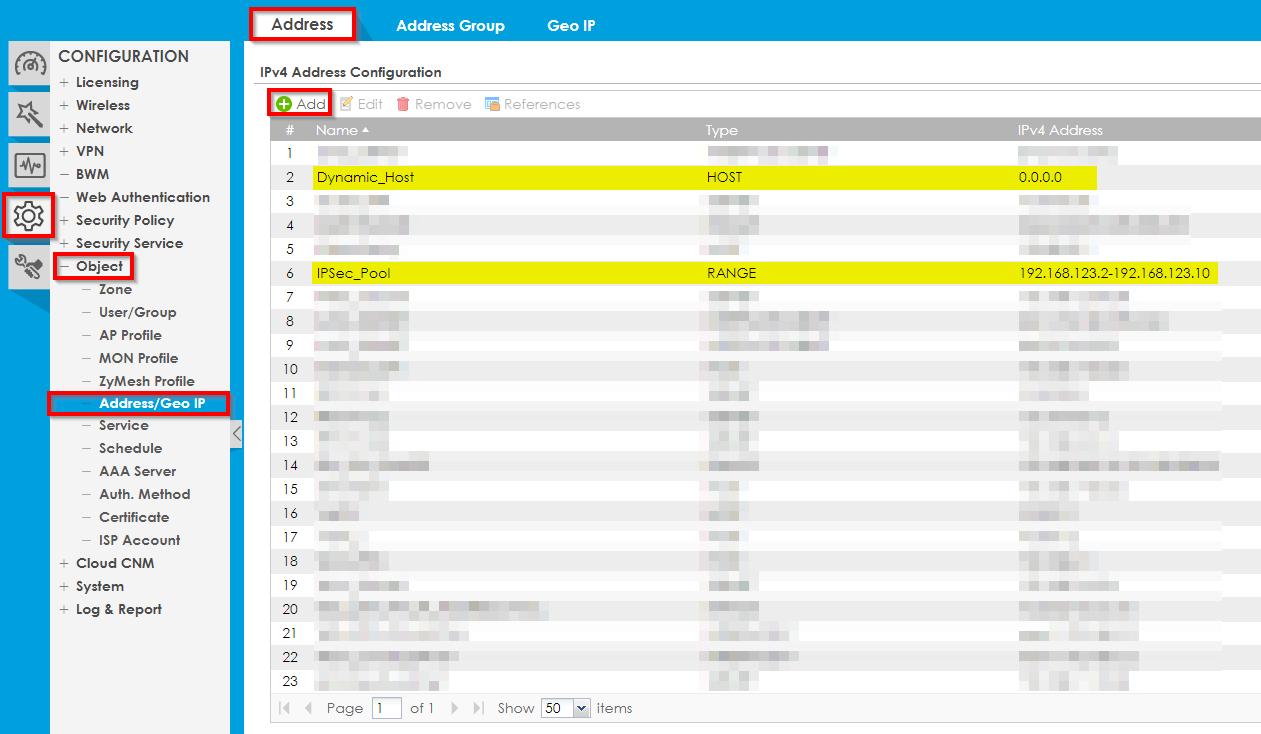

Configuration -> Object -> Address/Geo IP -> Address

Klikněte na "Přidat"

a vytvořte 2 potřebné objekty:

IP fond, který používám, se může lišit ve vašem případu použití!

! (Je imPortant, že rozsah není používán žádným jiným rozhraním / zónou / tunelem site2 / ...)!

Potvrzení pravidel Firewall:

Nyní potvrzujeme, že máme 2 velmi pravidla ImPortant Firewall:

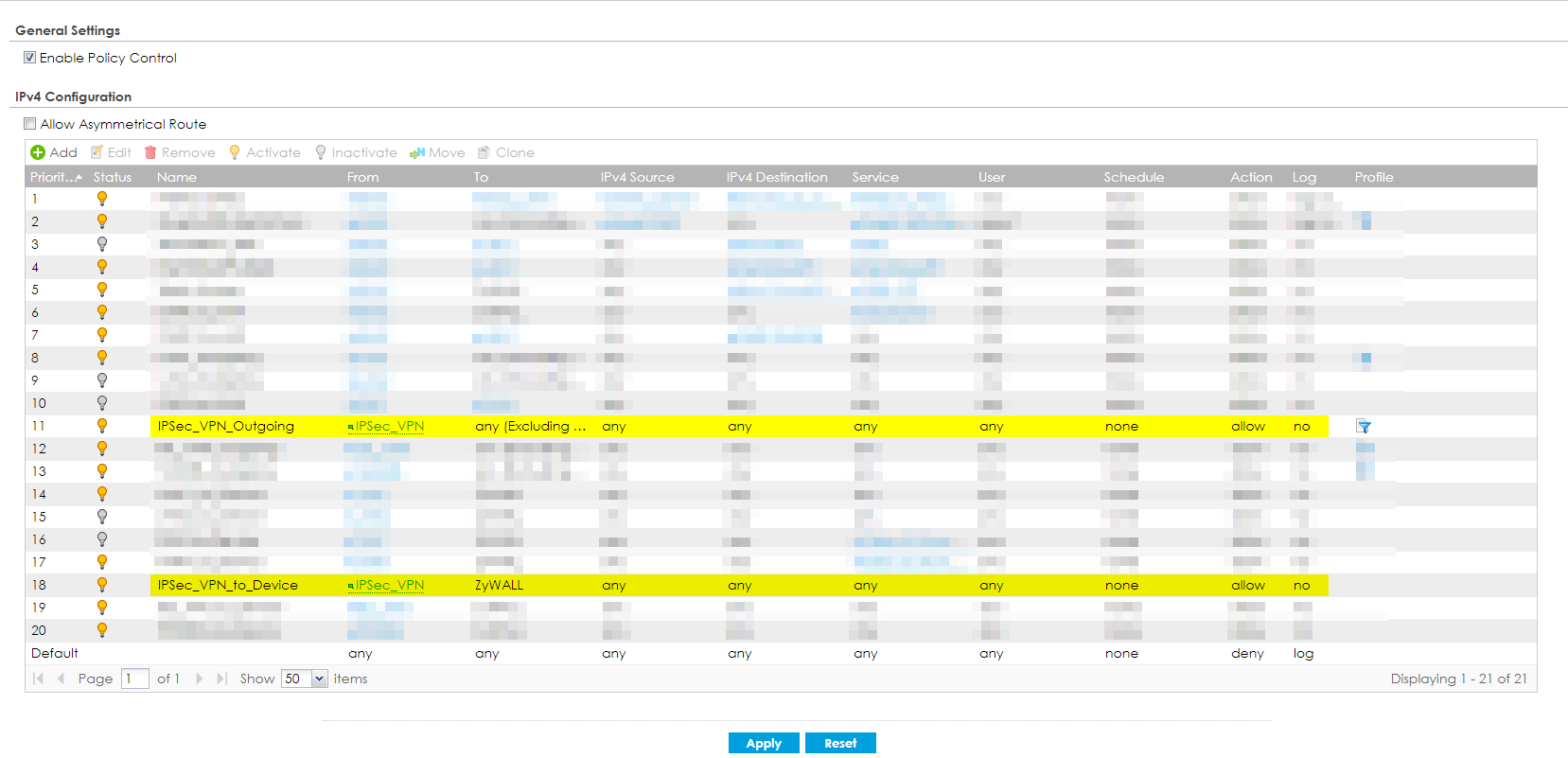

Configuration -> Security Policy -> Policy Control

Jedná se o následující výchozí pravidla:

IPSec_VPN_Outgoing
IPSec_VPN_to_Device

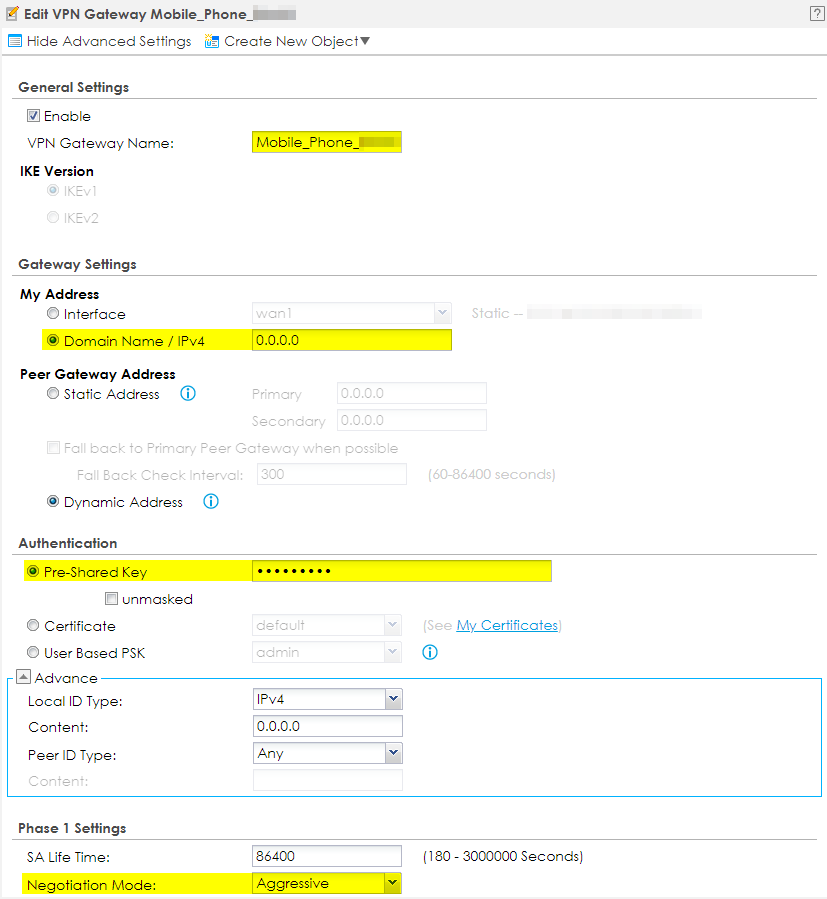

Nastavení VPN Gateway

Nyní můžeme nastavit VPN Gateway.

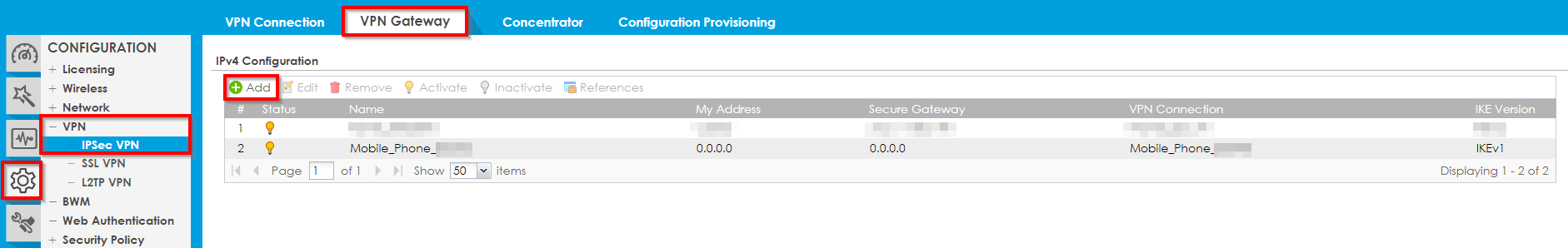

Configuration -> VPN -> IPSec VPN -> VPN Gateway

Klikněte na "Přidat"

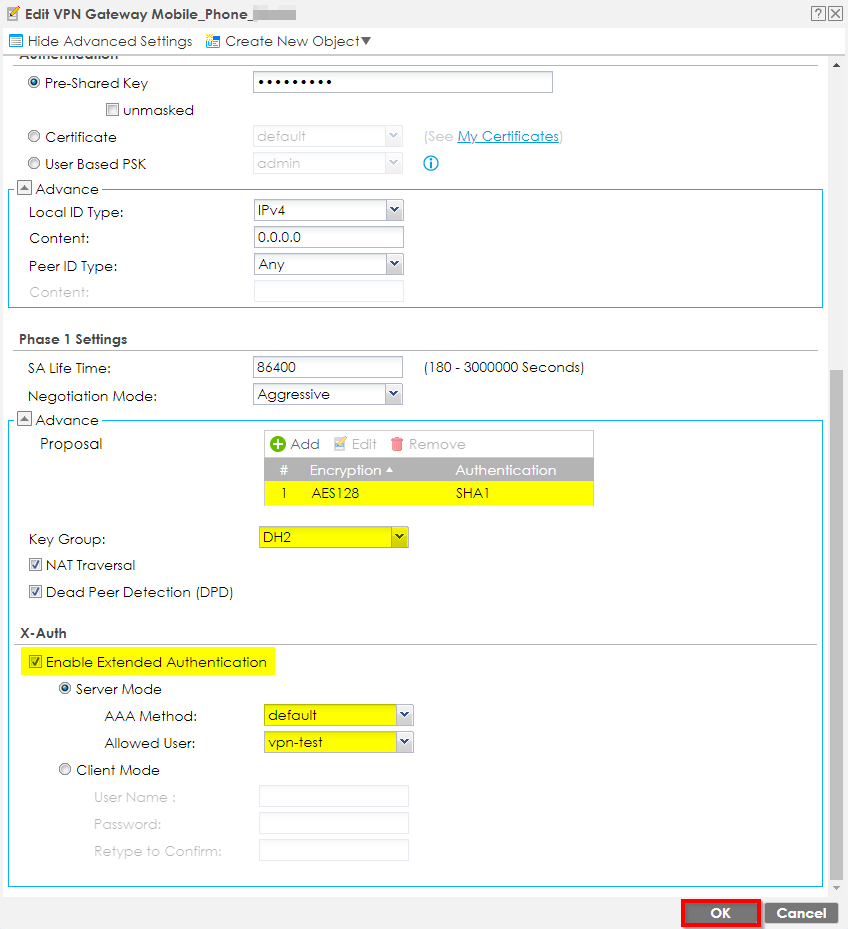

a vyplňte následující:

Jako „Předsdílený klíč“ jsem použil „123456789“, ale samozřejmě můžete použít, co chcete.

jako „Povolený uživatel“ Můžete si vybrat uživatele nebo skupinu, kterou jsme vytvořili v prvním kroku

( Nastavení uživatele )

Nastavení připojení VPN

V tomto kroku nakonfigurujeme připojení VPN pro Gateway.

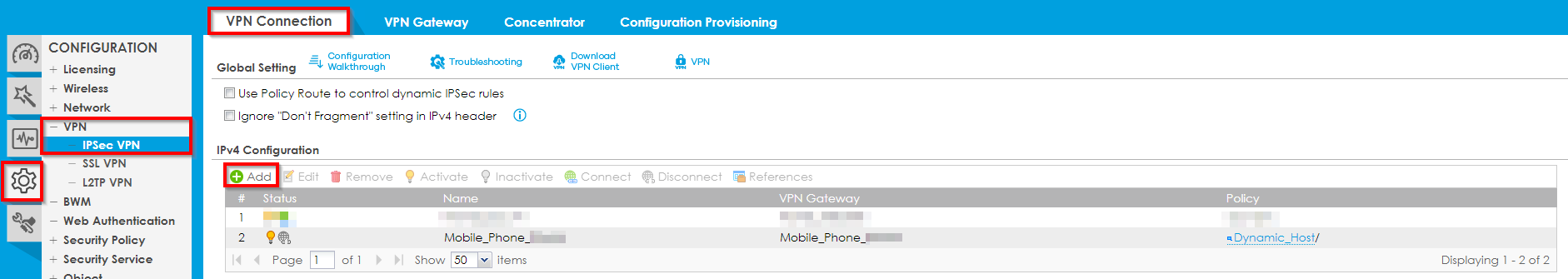

Configuration -> VPN -> IPSec VPN -> VPN Connection

Klikněte na "Přidat"

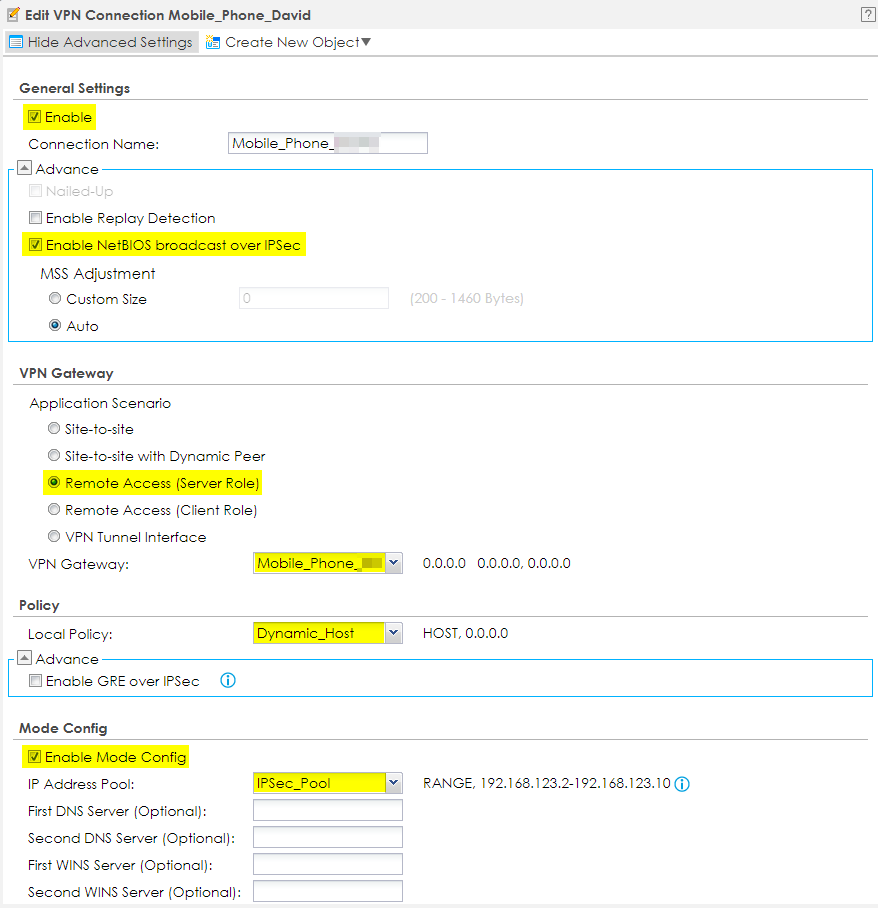

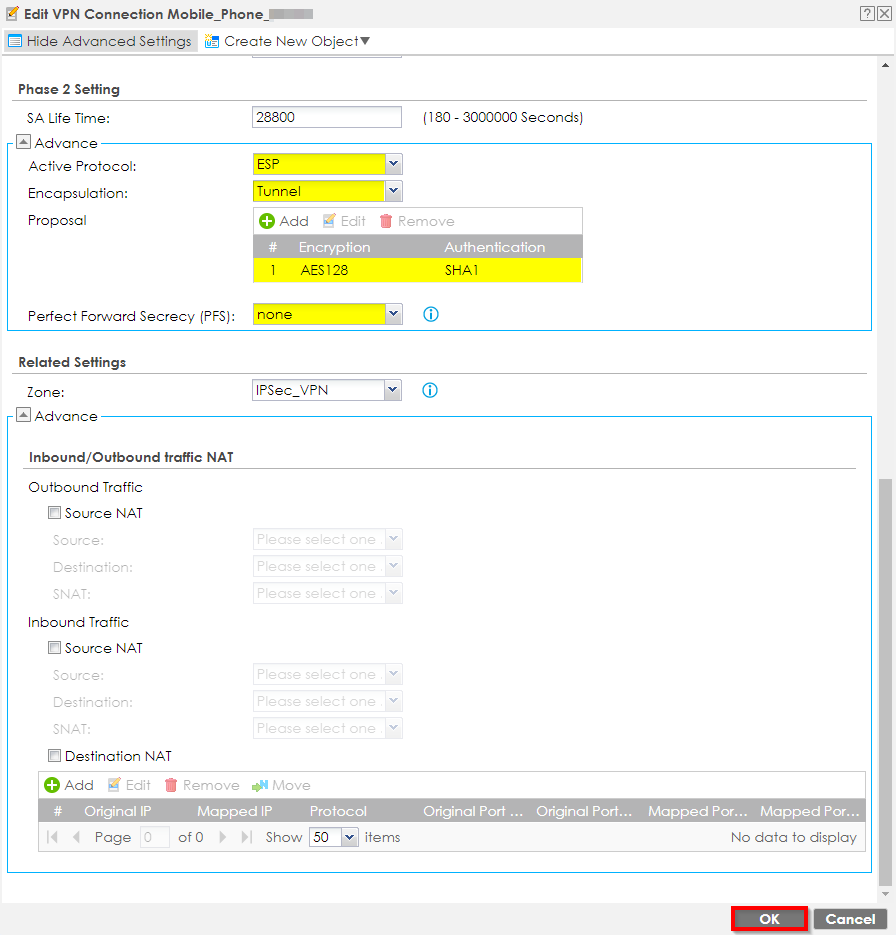

a vyplňte potřebné informace.

V tomto scénáři jsem aktivoval „Povolit vysílání NetBIOS přes IPSec“, protože jsem použil aplikaci, která pracovala s rozlišením názvů NetBIOS.

To je toto a nyní v konfiguraci zařízení Android.

Konfigurace v systému Android

Otevření nabídky VPN:

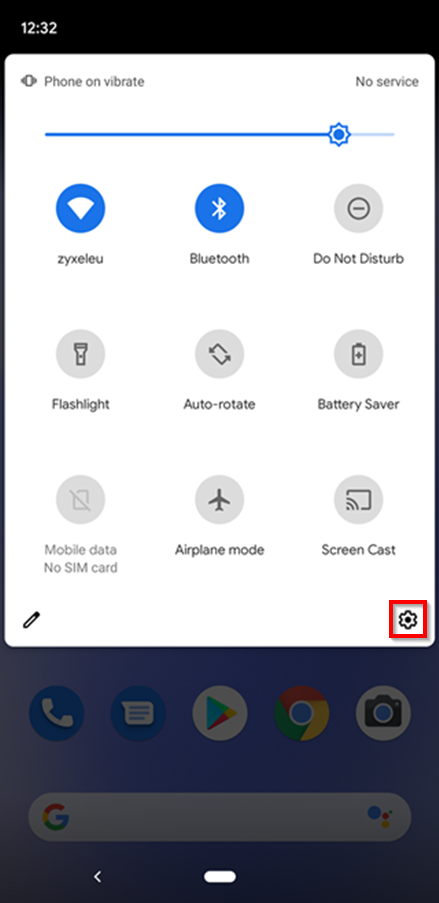

Použijte Dropdown Access a zvolte malý symbol „gear“.

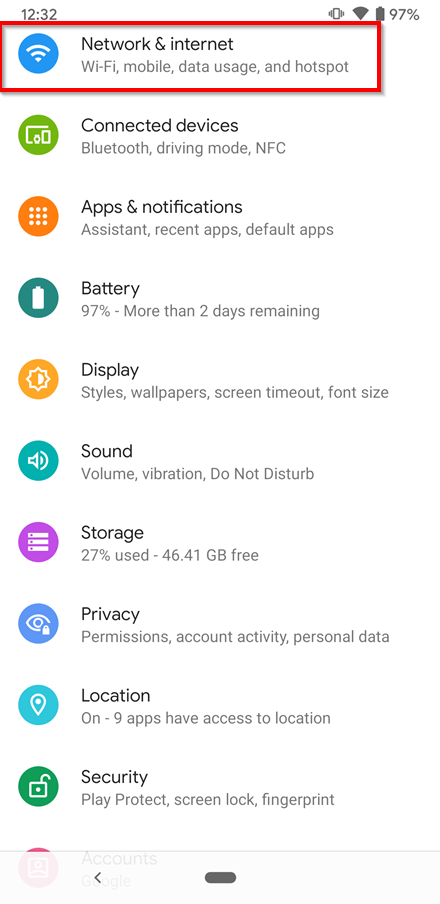

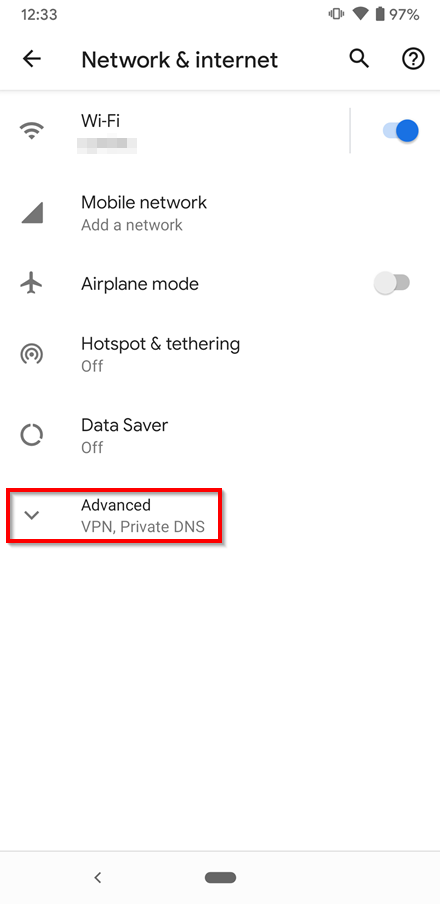

Zvolte „Síť a internet“

Klikněte na "Advanced"

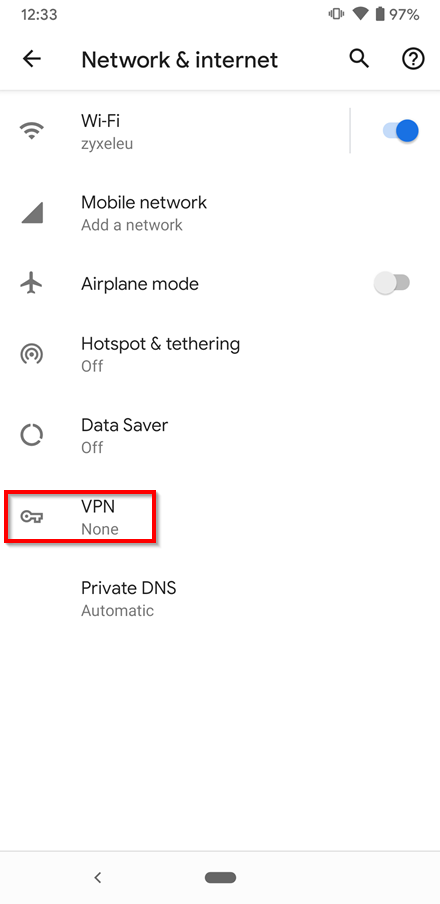

a zvolte „VPN“

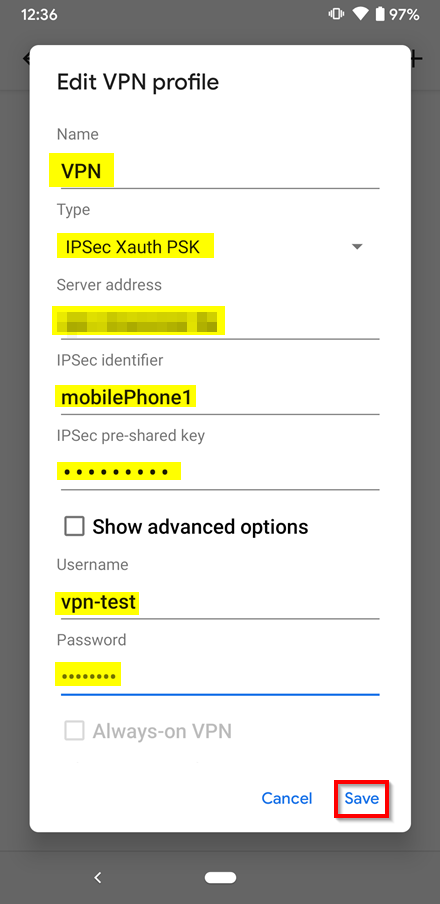

Přidání připojení VPN:

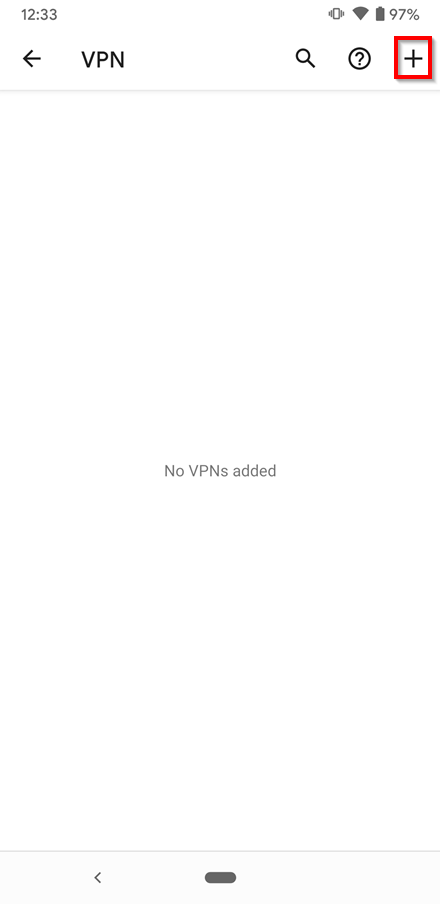

Klikněte na symbol „+“

a vyplňte informace z připojení VPN, které jsme vytvořili dříve, a klikněte na „Uložit“.

( Vytvoření připojení VPN )

Jako identifikátor IPSec můžete uvést téměř! cokoliv.

! Identifikátor musí být pro každé zařízení jedinečný!

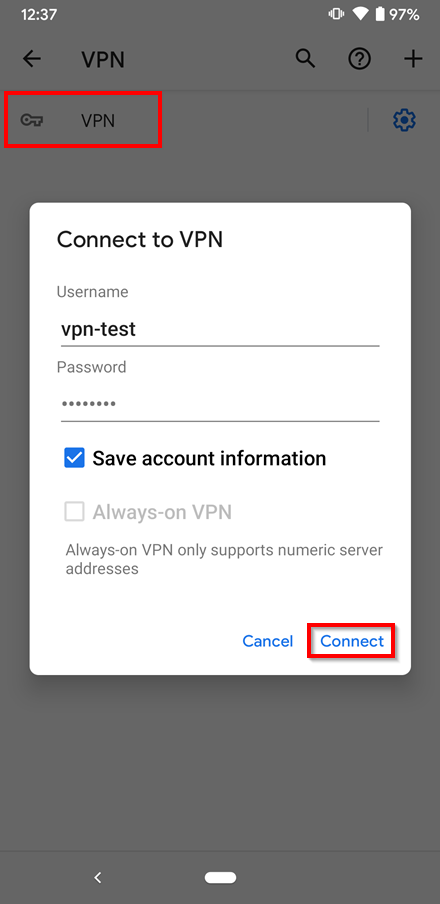

Testování připojení VPN:

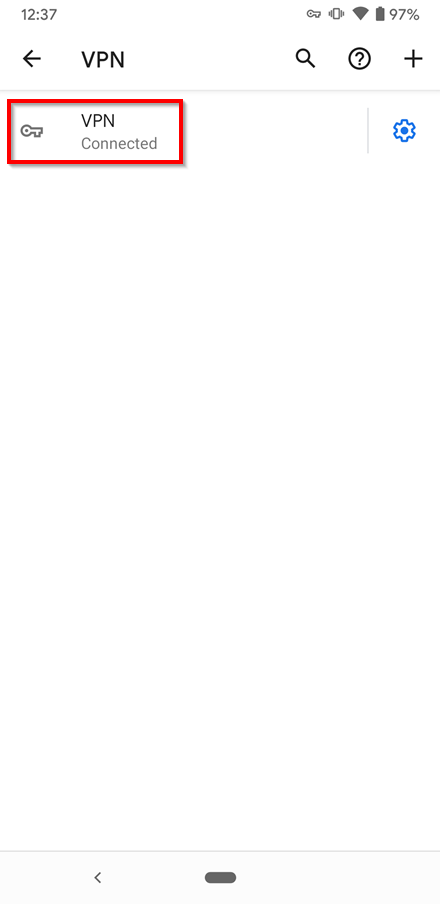

Vyberte VPN a klikněte na "Připojit"

A máme hotovo.
