Vysoká dostupnost brány firewall [HA Pro] - Jak vyměnit vadné zařízení v HA Pro

Tato příručka ukazuje, jak vyměnit vadné zařízení v nastavení ha zařízení.

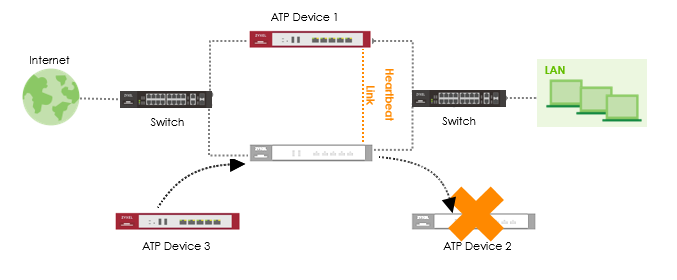

Scénář a topologie

V tomto příkladu je třeba vyměnit zařízení 2.

Před opětovným nasazením prostředí HA-Pro

1. Ujistěte se, že jsou na zbývajícím zařízení všechny licence.

2. Zkontrolujte, zda bylo na stránce HA-Pro zadáno správné sériové číslo zbývajícího zařízení.

Configuration > Device HA > Device HA-Pro

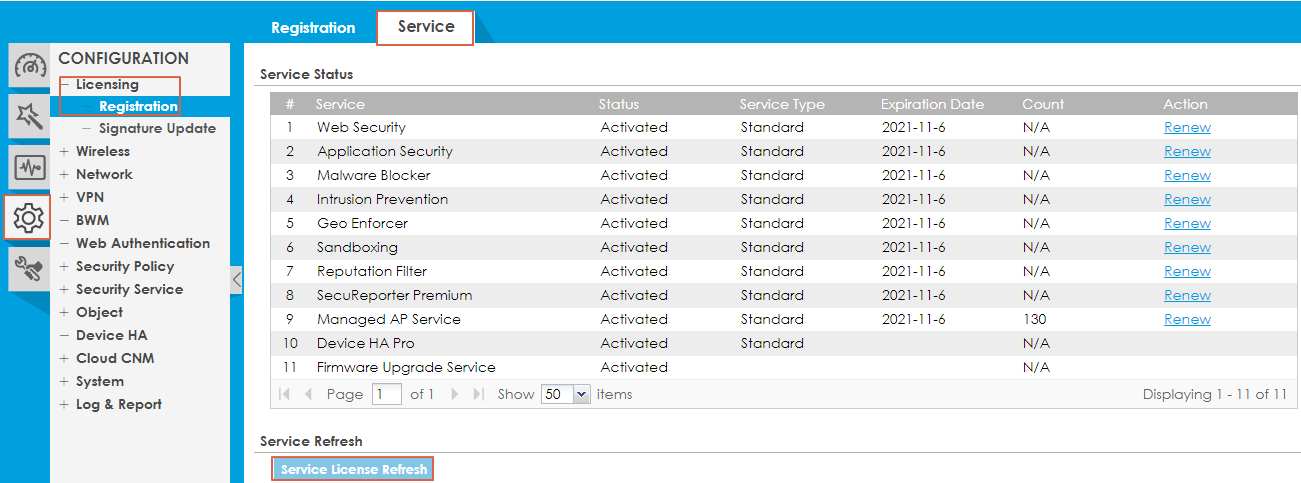

3. Klikněte na "Service License Refresh" (Obnovení servisní licence) na stránce Device 1 (Zařízení 1) a zkontrolujte případnou aktualizaci licence z webu myzyxel.com.

Configuration > Licensing > Registration > Service > Service License Refresh

Po obdržení nového zařízení (Zařízení 3)

1. Zálohujte konfiguraci zařízení 1

2. Zařízení 3 by mělo používat výchozí konfiguraci systému

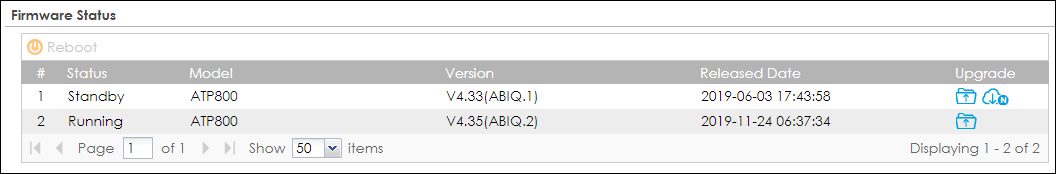

3. Běžící verze firmwaru musí být v obou zařízeních stejná.

4. Spuštěný oddíl musí být na obou Zařízeních stejný.

Aktivní (zařízení 1) - spuštěný firmware 4.35(ABIQ.2)

Pasivní (zařízení 3) - spuštěný firmware 4.35(ABIQ.2)

Konfigurace v zařízení 1

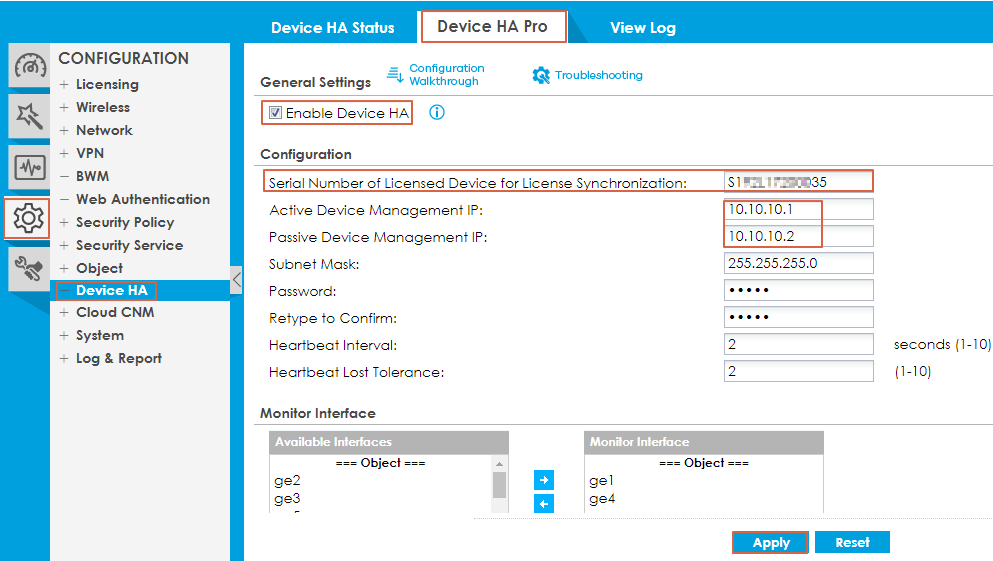

Přejděte na následující nastavení a zaškrtněte "Enable Device HA":

Configuration > Device HA > Device HA Pro

Ujistěte se, že je konfigurace v jednotlivých polích správná. (IP adresa správy aktivního a pasivního zařízení, heslo...).

Dále naadrese stiskněte tlačítko apply.

Konfigurace v zařízení 3

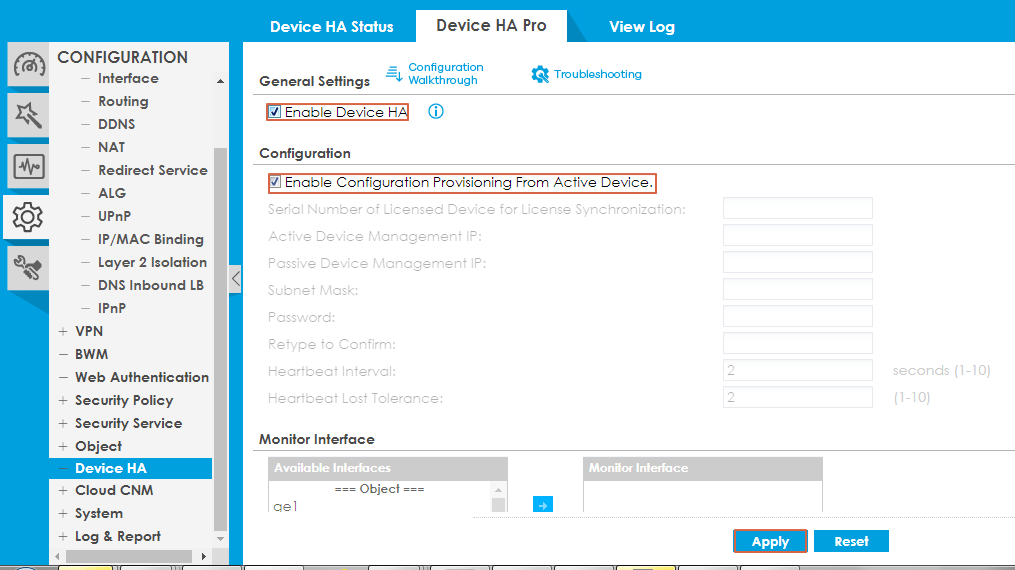

Přejděte na následující nastavení a zaškrtněte "Enable Configuration Provisioning From Active Device" a"Enable Device HA" a poté stiskněte Apply:

Configuration > Device HA > Device HA Pro

Stisknutím OK dokončete konfiguraci pasivního zařízení.

Nyní připojte linkuportu heartbeat (poslední měděný ethernetový port) a počkejte na úplnou synchronizaci.

V tomto příkladu je portem srdečního rytmu ATP800 port 12.

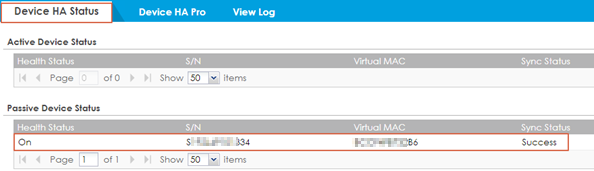

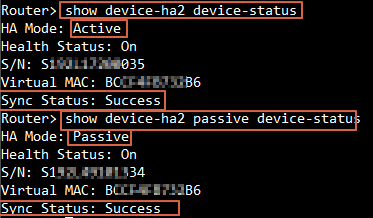

Stav synchronizace lze zkontrolovat také prostřednictvím konzoly.

příkazy:

# show device-ha2 device-status
# show device-ha2 passive device-status

# show device-ha2 sync summary

Ověření

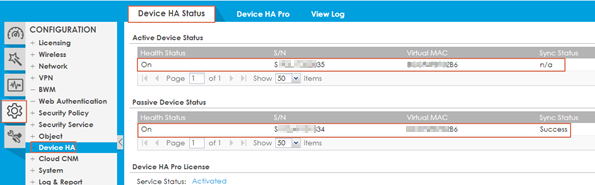

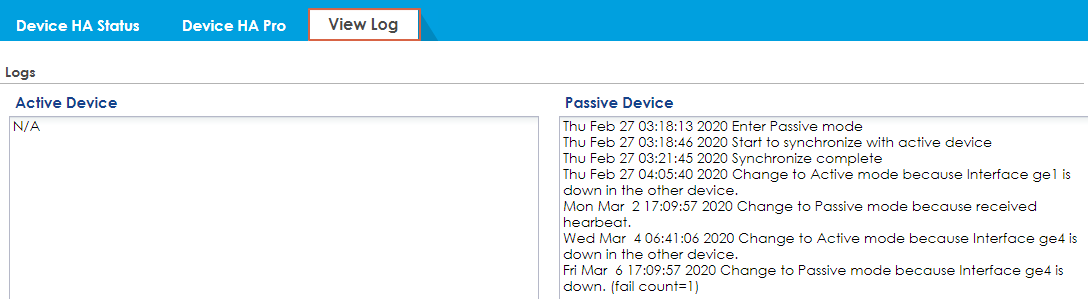

Zda vše funguje, můžete zkontrolovat v protokolu o stavu zařízení HA.

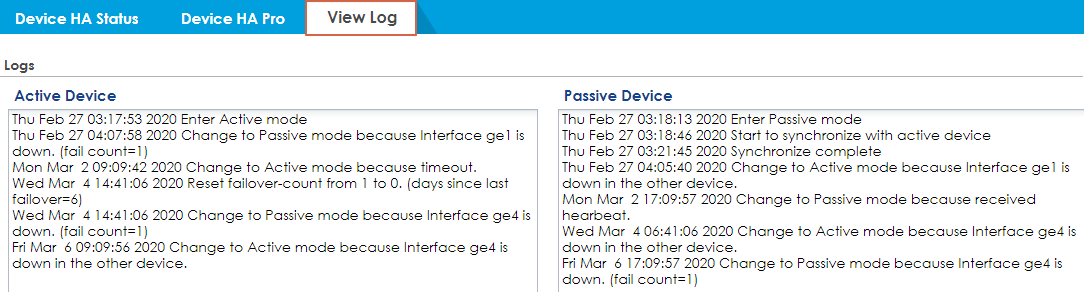

Pokud byla konfigurace úspěšná, měly by se zobrazit následující zprávy:

Zařízení 1 (aktivní role)

Zařízení 3 (pasivní role)
