Správa přístupových bodů přes firewall – správa přístupových bodů umístěných na různých lokalitách

Tento článek vám ukáže, jak spravovat několik přístupových bodů (AP) na jednom firewallu, i když se nachází jinde. Tento postup můžete použít, pokud chcete spravovat všechny přístupové body poboček pouze na jednom firewallu. Podniky s více pobočkami potřebují spravovat Wi-Fi systémy z centrálního místa. Je to možné? Ano, pokud je mezi HLAVNÍM sídlem a každou POBOČKOU navázáno VPN připojení.

Příklad:

Hlavní pobočka má USG Flex 100 a pobočka USG Flex 100. USG Flex 100 na hlavní pobočce slouží jako AP Controller pro správu přístupových bodů. Pobočka používá USG Flex 100, který nemá funkci AP Controller, nebo chcete spravovat přístupové body z jednoho místa.

Tabulka podporovaných zařízení

To vám pomůže zajistit, že vaše zařízení splňuje požadavky, tj. že firewall podporuje funkci AP Controller a že přístupové body lze spravovat pomocí AP Controller.
Nejnovější údaje jsou k dispozici na odkazu:Technologie AP Controller

VPN typu Site-to-Site

Nastavte VPN připojení mezi vašimi lokalitami. Podrobné pokyny najdete v našem dalším článku. Použijte prosím odkaz: VPN – Konfigurace IPSec Site-To-Site VPN.

Nastavení firewallu hlavní pobočky (AP controller)

Ve výchozím nastavení služby Zywall používají hlavní směrovací tabulku, takže bez přidání statické trasy se AP Controller nemůže přes VPN tunel (VPN typu Site-to-Site) připojit k přístupovému bodu. Proto musíme přidat pravidlo do „Static route“.

Frewall > Configuration > Routing > Static Route

Jako „IP Assignment“ zadejte IP adresu podsítě, ve které se nacházejí vaše přístupové body na straně pobočky. Jako „Gateway IP“ zadejte IP adresu lokální sítě hlavní pobočky.

Nastavení firewallu vzdálené pobočky

Abychom se vyhnuli nutnosti zadávat IP adresu řadiče na každém přístupovém bodu, můžeme k tomu použít firewall, který bude fungovat pro všechny přístupové body na vzdáleném místě. K tomu použijeme protokol CAPWAP – standardní, interoperabilní síťový protokol, který umožňuje centrálnímu řadiči bezdrátové sítě LAN spravovat skupinu bezdrátových koncových bodů.

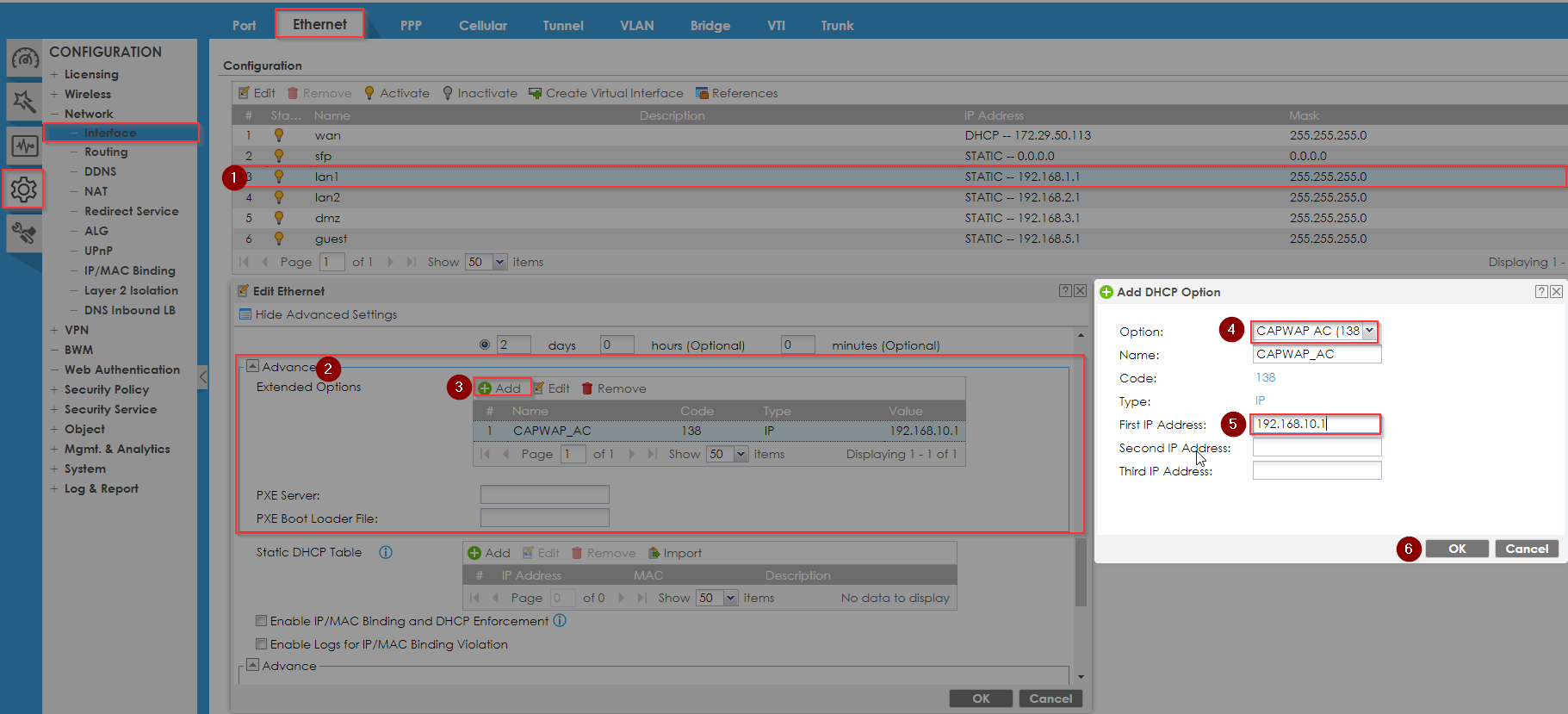

Frewall > Configuration > Interface > Ethernet

1. Vyberte podsíť, ve které se nacházejí přístupové body. V našem případě je to LAN1
2. Najděte blok „Pokročilé“
3. Klikněte na „Add“
4. V poli „Options“ vyberte CAPWAP AP
5. Do pole „První IP adresy“ zadejte adresu vašeho AP kontroléru
6. Klikněte na „OK“

Připojte AP

Připojte AP k firewallu přímo nebo pomocí přepínače, jak je znázorněno na obrázku v horní části tohoto článku. Přejděte do webového grafického rozhraní hlavního firewallu, který funguje jako řadič AP

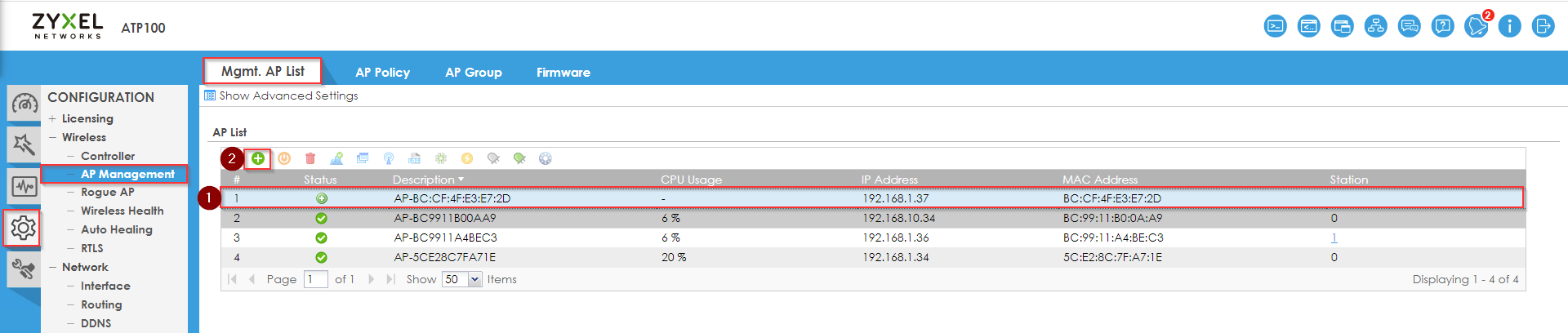

Frewall > Configuration > AP Management > Mgmt. AP List

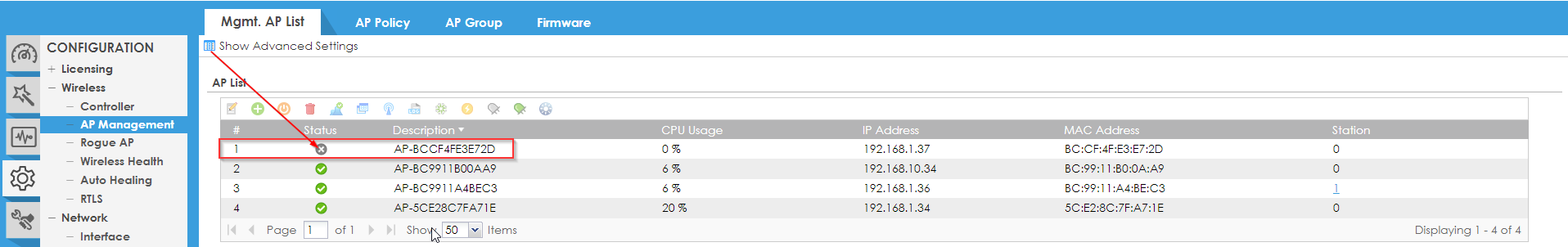

Uvidíte, že AP je přidán, ale je offline.

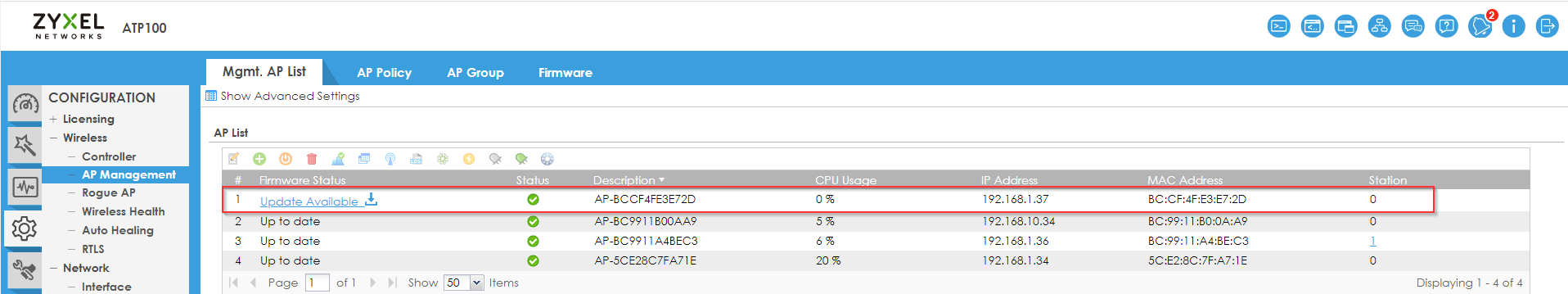

Změna stavu přístupového bodu může trvat 1–2 minuty.

Řešení problémů

1. Ujistěte se, že je váš přístupový bod na seznamu podporovaných zařízení
2. Zkontrolujte, zda je váš přístupový bod na seznamu

3. Zkuste přistupovat k webovému grafickému rozhraní vzdáleného přístupového bodu ze sítě AP řadiče
4. Restartujte přístupový bod
5. Obnovte tovární nastavení přístupového bodu pomocí tlačítka „Reset“
