Zyxel VMG Serie [Wireless Router] - Konfigurieren von VLAN und VLAN-Gruppe auf VMG Wireless Router

Dieser umfassende Leitfaden enthält detaillierte Anweisungen zur Konfiguration von virtuellen lokalen Netzwerken (VLANs) auf Ihren VMG-Geräten, die für die Einrichtung Ihrer Internetverbindung oder die Behebung von Problemen erforderlich sein können. Diese Anleitung ist nützlich, wenn Sie eines der VMG-Gerätemodelle besitzen: VMG1312, VMG3625, VMG3925, VMG3927, oder VMG8825. Die Konfiguration von VLANs kann oft das Problem beheben, wenn Ihre Internetverbindung nicht richtig funktioniert. Mit VLANs können Sie den Netzwerkverkehr segmentieren und so die Netzwerkleistung und -sicherheit verbessern. Anhand der in diesem Leitfaden beschriebenen Schritte können Sie VLAN-Gruppen auf Ihrem VMG-Gerät einrichten und so sicherstellen, dass Ihre Internetverbindung korrekt konfiguriert ist und Sie eine stabile und sichere Netzwerkumgebung aufrechterhalten können. Unabhängig davon, ob Sie eine neue Internetverbindung einrichten oder ein bestehendes Konnektivitätsproblem beheben möchten, führt Sie diese Anleitung durch die notwendigen Schritte zur Konfiguration von VLANs auf Ihrem VMG-Gerät.

Verbinden Sie sich direkt mit dem Gerät über den LAN-Anschluss und stellen Sie sicher, dass Sie eine IP-Adresse im Bereich von 192.168.1.2 bis 192.168.1.254 haben, und geben Sie die folgende Adresse in Ihren Webbrowser (Google Chrome/Safari) ein:

Sie können sich über http://192.168.1.1 mit dem Standard-Benutzernamen admin und dem Passwort 1234bei Ihrem Router anmelden .

VLAN konfigurieren

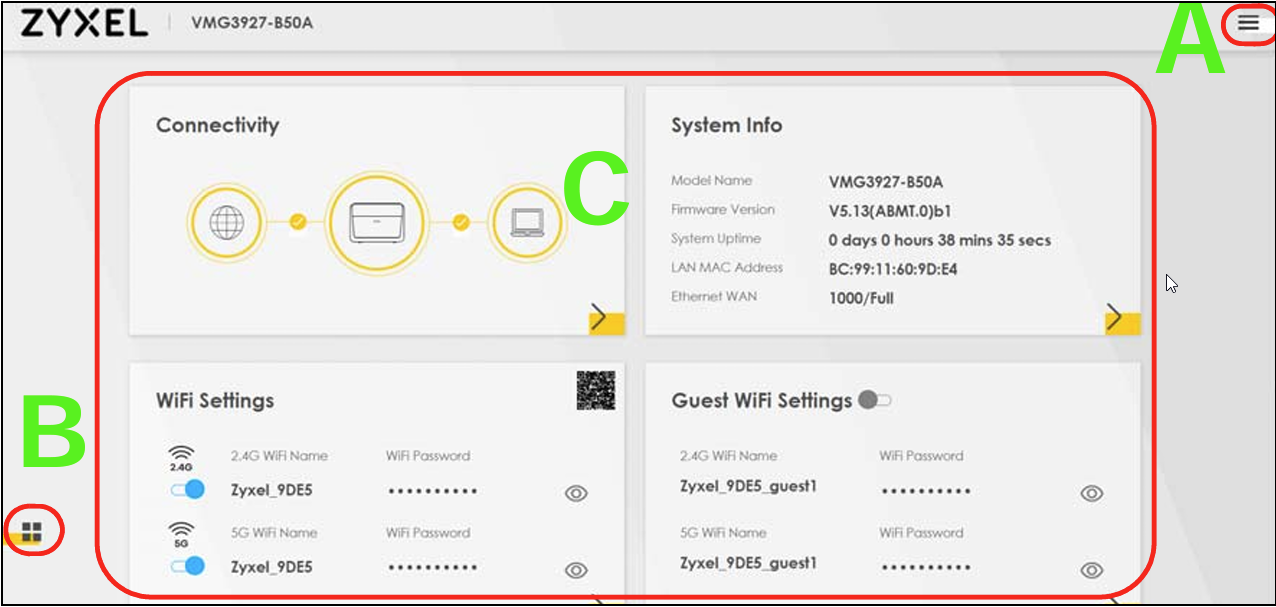

Navigieren Sie zum "Menü" in der oberen rechten Ecke Ihres Bildschirms [A], wie in der Abbildung unten gezeigt:

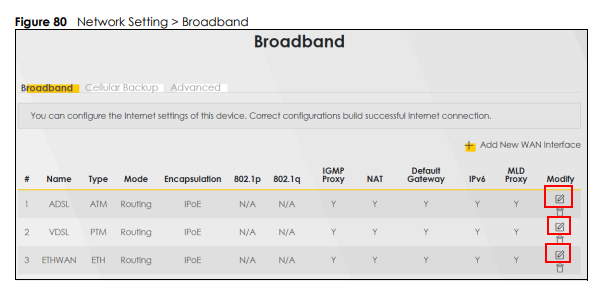

Navigate to "Network Setting -> Broadband -> Add/Edit New WAN Interface":

Dann konfigurieren Sie 802.1p als "0" und 802.1q ist Ihre VLAN-ID (z.B. 7), die Sie von Ihrem ISP erhalten haben. Wenn Sie sich nicht sicher sind, was Sie hier konfigurieren sollen, wenden Sie sich bitte an Ihren Internet Service Provider (ISP). Konfigurieren Sie dann 802.1p als "0" und 802.1q als Ihre VLAN-ID (z. B. 7), die Sie von Ihrem ISP erhalten haben, um sie zu konfigurieren.

VLAN-Gruppe konfigurieren

Hier ist ein Beispiel für VMG8924-B10D, FW V5.13(ABGQ.3)C0

Schritt 1: Erstellen Sie eine VLAN-Gruppe

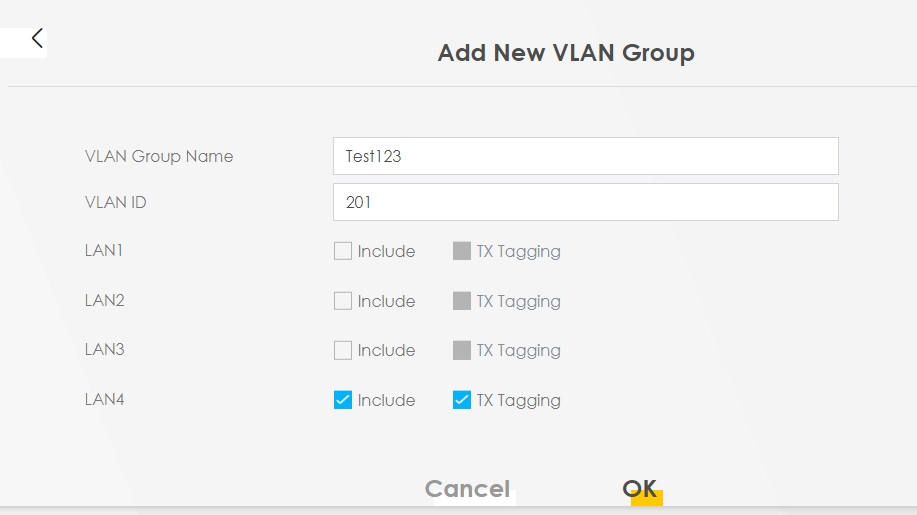

Navigate to GUI > Network Setting > Vlan Group, click Add New VLAN Group

• Erstellen Sie einen Gruppennamen
• Geben Sie die benötigte VLAN-ID ein.
• Klicken Sie auf das LAN, das Sie verwenden möchten; das TX-Tagging bedeutet, dass der Download-Verkehr vom CPE zum LAN-Client mit einem VLAN-Tag versehen wird. Wenn Ihr Gerät VLAN-fähig ist und ein VLAN-Tag benötigt, lassen Sie die Tagging-Option anklicken
• Klicken Sie auf OK, um diesen Schritt abzuschließen.

Erstellen Sie eine Schnittstellengruppe

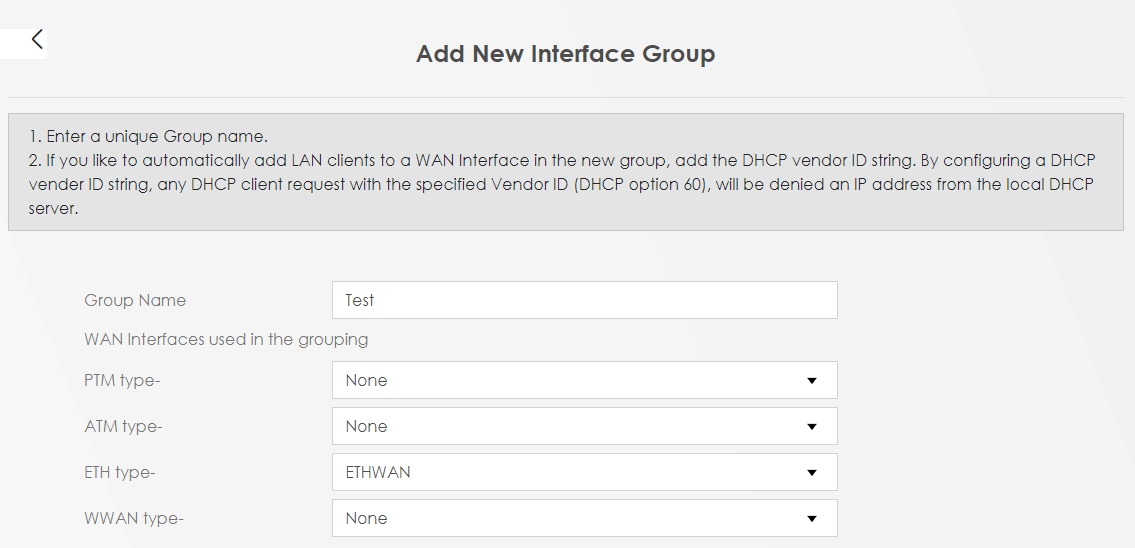

Go to GUI > Network Setting > Interface Grouping, click Add New Interface Group

• Eingabe Gruppenname
• Gibt eine WAN-Schnittstelle an, die diese Gruppe verwenden wird

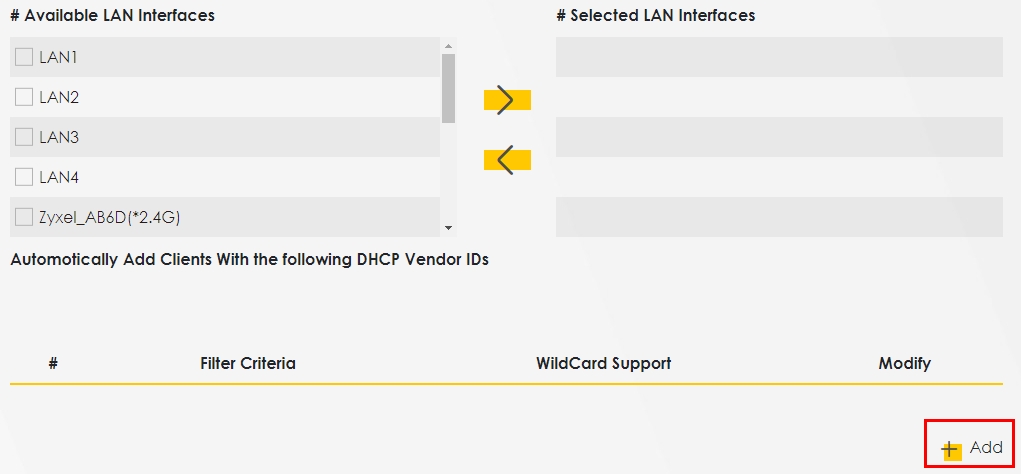

• Für einen LAN-Client klicken Sie nun auf LAN4, und scrollen Sie bitte nach unten, um "+Hinzufügen" zu wählen.

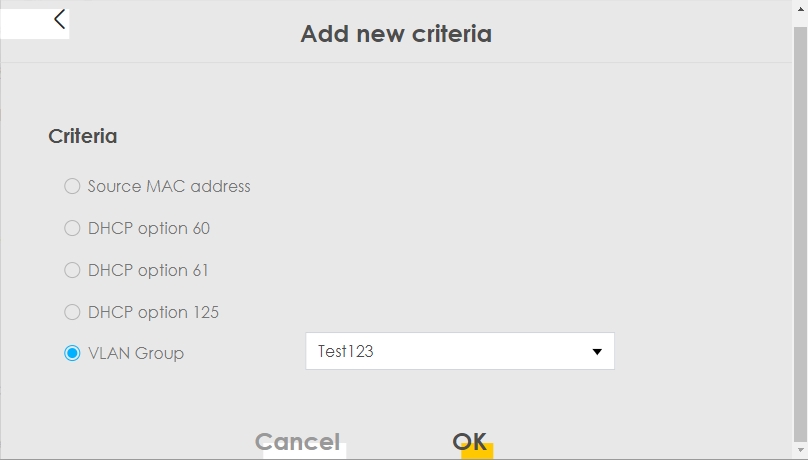

• Es ist die Bedingung der VLAN-Gruppe, die in dieser Gruppe ausgewählt werden soll, nicht die LAN-Port-Nummer. Daher legen wir hier die Gruppenkriterien fest, nicht die Auswahl des LAN4-Ports.

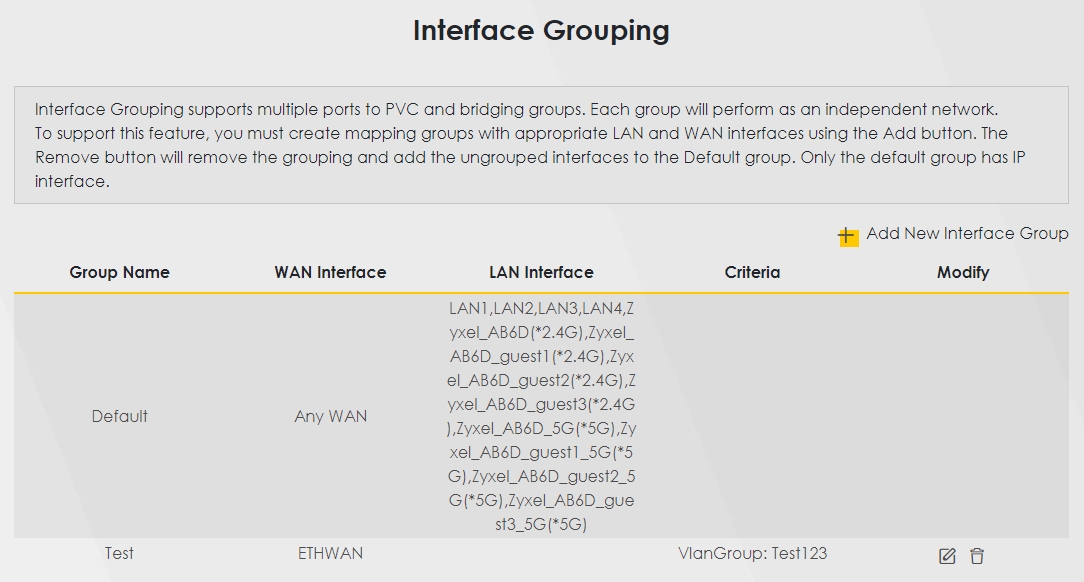

• Ergebnis konfigurieren

DHCP-Bereich ändern

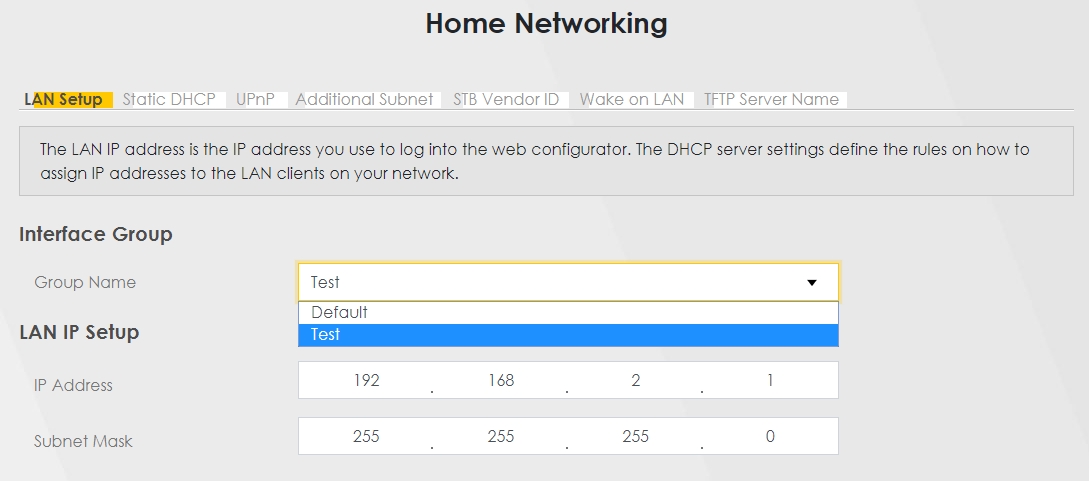

Go to GUI > Network Setting > Home Networking, Add New Interface Group

• Jetzt können Sie sehen, dass eine neue Gruppe erstellt wurde, und Sie können den LAN-Host und den DHCP-Pool-Bereich nach Ihren Wünschen ändern.
