Zyxel Access Point [Consola] - Cómo utilizar el puerto de consola a los Puntos de Acceso

En este artículo, vamos a esbozar el cable de la consola adecuada a utilizar para conectarse a un punto de acceso y proporcionar instrucciones paso a paso para establecer una conexión utilizando PuTTY o Tera Term.

Cable adecuado

El cable USB TTL es el cable con cuatro pines incluyendo un pin con un icono de triángulo, por favor conecte el cable USB TTL al AP por el pin del cable de la consola con un triángulo en el lugar del pin de la consola AP con un icono de triángulo (pin 1).

El cable USB TTL es como el de la imagen de abajo, por favor, siga la definición de pines de la cabecera de la consola de Zyxel:

• Pin1 NA (dejar vacío )
• Pin3 Verde (TX)
• Pin2 Blanco (RX)
• Pin4 Negro (GND)
• Recuerda que no debes conectar el pin de color rojo al pin de consola de Zyxel.

Proceso de conexión

• Conecte el cable a su punto de acceso como se describe en el paso anterior.
• Ejecuta la aplicación (en nuestro ejemplo, usamos Tera Term)

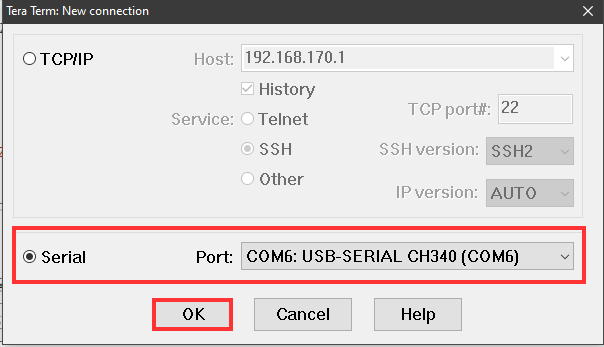

• Selecciona "Serial" y elige el Puerto al que está conectado el cable, como en la imagen inferior.

• En la ventana de Tera Term que se abre, haga clic en "Configuración".
• Seleccione - Puerto Serie
• En el campo "Velocidad", establezca 115200
• Haga clic en "Nueva configuración".

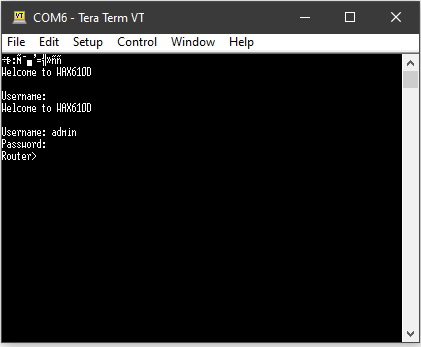

• En la ventana de consola recién abierta, es posible que tenga que pulsar "Enter" para actualizar la conexión y ver que la conexión con el punto de acceso se ha realizado correctamente.
• Ahora, introduzca el nombre de usuario y la contraseña de su punto de acceso.

Las instrucciones para los comandos CLI se pueden encontrar en la página de descarga de cada dispositivo en nuestra base de datos de descargas.

• Biblioteca de descargas
