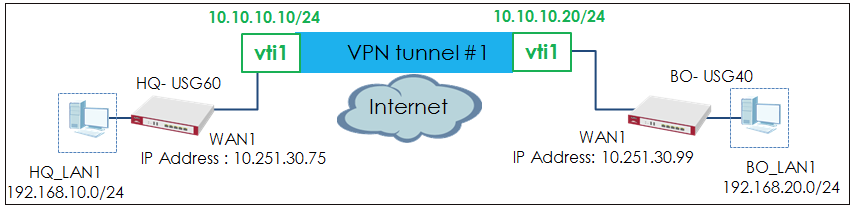

Este artículo muestra cómo configurar una VPN de sitio a sitio IPSec (con la serie USG) usando VTI (interfaz de túnel virtual). A continuación, se indica cómo configurar el túnel VPN entre cada sitio. Cuando el túnel VPN está configurado, se puede acceder a cada sitio de forma segura

Nota : Todas las direcciones IP de red y las máscaras de subred son ejemplos. Reemplácelas con sus direcciones IP de red y máscaras de subred reales. Este ejemplo se probó con el USG40 y el USG60 (versión de firmware: ZLD 4.20).

1) Configure el túnel VPN IPSec en el USG60 de la sede central (HQ-USG60)

1.1 Configurar VPN Gateway

En el configurador web del USG60, vaya a CONFIGURACIÓN > VPN > IPSec VPN >VPN Gateway y cree una regla de VPN que pueda usarse con el USG remoto.

CONFIGURACIÓN > VPN > VPN IPSec >VPN Gateway

1.2 Configurar la conexión VPN

Configure la conexión VPN de la siguiente manera.

CONFIGURACIÓN > VPN > VPN IPSec > Conexión VPN

1.3 Configurar la Interfaz VTI

Configure una interfaz VTI que se corresponda con la regla VPN.

Configuración > Red > Interfaz > VTI

2) Configure el túnel VPN IPSec en el USG40 de la sucursal (BO-USG40)

2.1 Configurar VPN Gateway

En el configurador web del USG40, vaya a CONFIGURACIÓN > VPN > IPSec VPN >VPN Gateway y cree una regla de VPN que pueda usarse con el USG remoto.

CONFIGURACIÓN > VPN > VPN IPSec >VPN Gateway

2.2 Configurar la conexión VPN

Configure la conexión VPN de la siguiente manera.

CONFIGURACIÓN > VPN > VPN IPSec > Conexión VPN

2.3 Configurar interfaz VTI

Configure una interfaz VTI que se corresponda con la regla VPN.

Configuración > Red > Interfaz > VTI

2.4 Conectar el túnel VPN

Vuelva a CONFIGURACIÓN > VPN > VPN IPSec > Conexión VPN y haga clic en Conectar .

CONFIGURACIÓN > VPN > IPSec VPN > Conexión VPN

2.5 Comprobar el estado de conexión de VTI

Una vez que se establece la conexión VPN, se activan las interfaces VTI en HQ-USG60 y BO-USG40.

• HQ-USG60

• BO-USG40

3) Configure la ruta de política en HQ-USG60

3.1 Configurar objeto LAN y ruta de política

Cree un objeto para la subred BO_LAN1.

CONFIGURACIÓN > Objeto > Dirección/Geo IP

Luego configure la ruta de política.

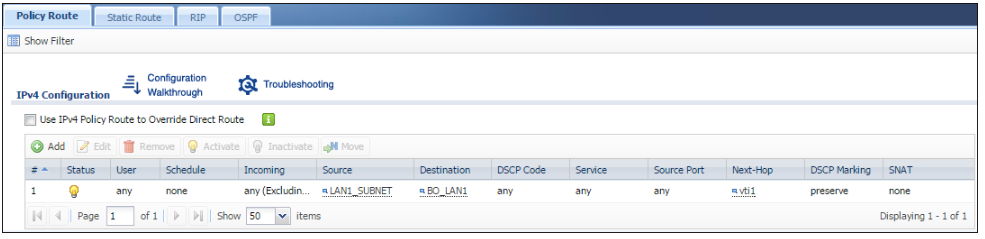

CONFIGURACIÓN > Red > Enrutamiento > Ruta de política

4) Configure la ruta de política en BO-USG40

4.1 Configurar objeto LAN y ruta de política

Cree un objeto para la subred HQ_LAN1.

CONFIGURACIÓN > Objeto > Dirección/Geo IP

Configure la ruta de la política.

CONFIGURACIÓN > Red > Enrutamiento > Ruta de política

5) Pruebe el túnel VPN IPSec

1 . Vaya a la pantalla MONITOR > VPN Monitor > IPSec de HQ-USG60 y verifique el tiempo de actividad y el tráfico entrante (bytes)/saliente (bytes) del túnel.

MONITOR > Monitor VPN > IPSec

2 . Para probar si un túnel funciona o no, haga ping desde una computadora en un sitio a una computadora en el otro. Asegúrese de que ambas computadoras tengan acceso a Internet (a través de dispositivos IPSec).

PC en la oficina central: Windows 7 > cmd > ping 192.168.20.34

PC en la sucursal: Windows 10 > cmd > ping 192.168.10.33
