Cómo configurar la agregación de enlaces en un USG

¡Este tutorial lo ayudará a troncalizar su Ports a través de Link Aggregration!



Pasos paso a paso

Este tutorial le mostrará cómo configurar una interfaz LACP 802.3ad que agrupa múltiples Ports de su USG para multiplicar el ancho de banda, o crear una interfaz balance-alb que conecte una VLAN específica desde múltiples USG Ports a múltiples PRD_N_YWDl66kTZ:



1. Configuración de 802.3ad (modo LACP)

  1. Inicie sesión en la unidad ingresando su dirección IP y las credenciales para una cuenta de administrador (de manera predeterminada, el nombre de usuario es "admin", la contraseña es "1234")

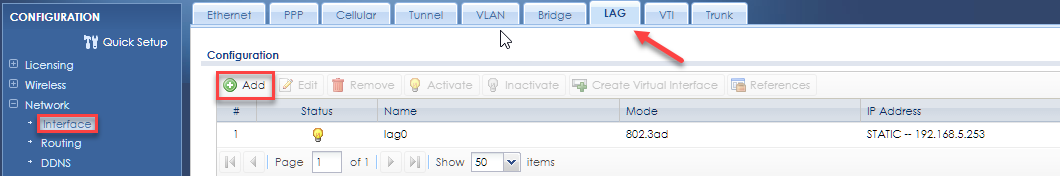

  2. Vaya a Red> Interfaz> LAG y agregue una nueva interfaz en " Configuración "


  3. Marque la casilla de verificación " Habilitar interfaz ", configure el " Tipo de interfaz " en " Interno ", escriba un nombre y elija la " Zona " de seguridad adecuada


  4. Desplácese hacia abajo a " Configuración LAG ", cambie el " Modo " a " 802.3ad ", cambie la " Política de Hash Xmit " a " capa 2 " para conectar una capa 2 Switch, o " capa2 + 3 " para conectarse a un enrutador o Capa 3 Switch

  5. Elija la " tasa de LACP " deseada para rápido (cada segundo) o lento (cada 30 segundos).
    Elija el Ports deseado para ser miembro de su LAG.
    Desplácese hacia abajo hasta " Asignación de dirección IP " y " Configuración de DHCP " para configurar los ajustes de IP y DHCP de su interfaz LAG antes de finalmente hacer clic en " Aceptar "





2. Configuración del modo balance-alb

  1. Inicie sesión en la unidad ingresando su dirección IP y las credenciales para una cuenta de administrador (de manera predeterminada, el nombre de usuario es "admin", la contraseña es "1234")

  2. Vaya a Red> Interfaz> LAG y agregue una nueva interfaz en " Configuración "

  3. Marque la casilla de verificación " Habilitar interfaz ", configure el " Tipo de interfaz " en " Interno ", escriba un nombre y elija la " Zona " de seguridad adecuada

  4. Desplácese hacia abajo a " Configuración de LAG ", cambie el " Modo " a " balance-alb "

  5. Elija el Ports deseado para ser miembro de su LAG y (si lo desea).
    Desplácese hacia abajo hasta " Asignación de dirección IP " y " Configuración de DHCP " para configurar los ajustes de IP y DHCP de su interfaz LAG antes de finalmente hacer clic en "Aceptar"


  6. Para compartir la VLAN usando múltiples USG Ports a través de múltiples Switches, haga clic en la pestaña " VLAN ", edite la VLAN deseada y elija la interfaz LAG como su " Base Port "



Tenga en cuenta : Al configurar 802.3ad (LACP), también debe configurar Switch Ports para que esté en una agregación de enlaces coincidente.
Solo puede usar un Switch, pero varios Switch Ports.
La velocidad y el dúplex Port deben ser los mismos en Switchs y USG Ports.

¡Tenga cuidado al configurar la agregación de enlaces! La configuración incorrecta puede conducir a bucles que pueden dañar su red.
