Nuestro escenario de prueba capturará paquetes para solicitudes de ping desde 192.168.1.35 en LAN1 a 192.168.2.35 en LAN2.
Guía paso por paso
- Inicie sesión en la interfaz web de USG
- Vaya a Mantenimiento> Diagnóstico> Captura de paquetes.

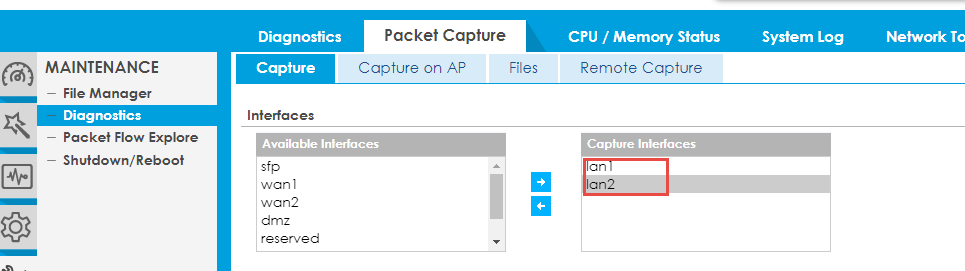

- Seleccione las interfaces LAN1 y LAN2

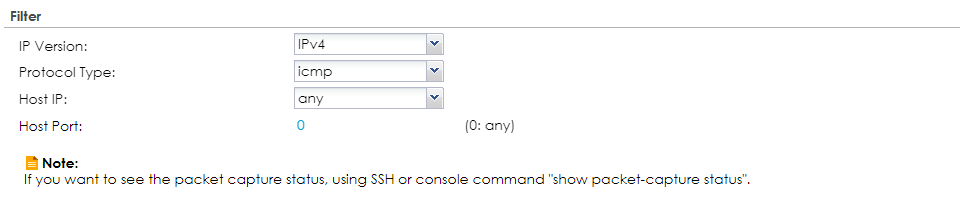

- En la sección "Filtro", elija IPv4 como Versión de IP e ICMP como Tipo de protocolo

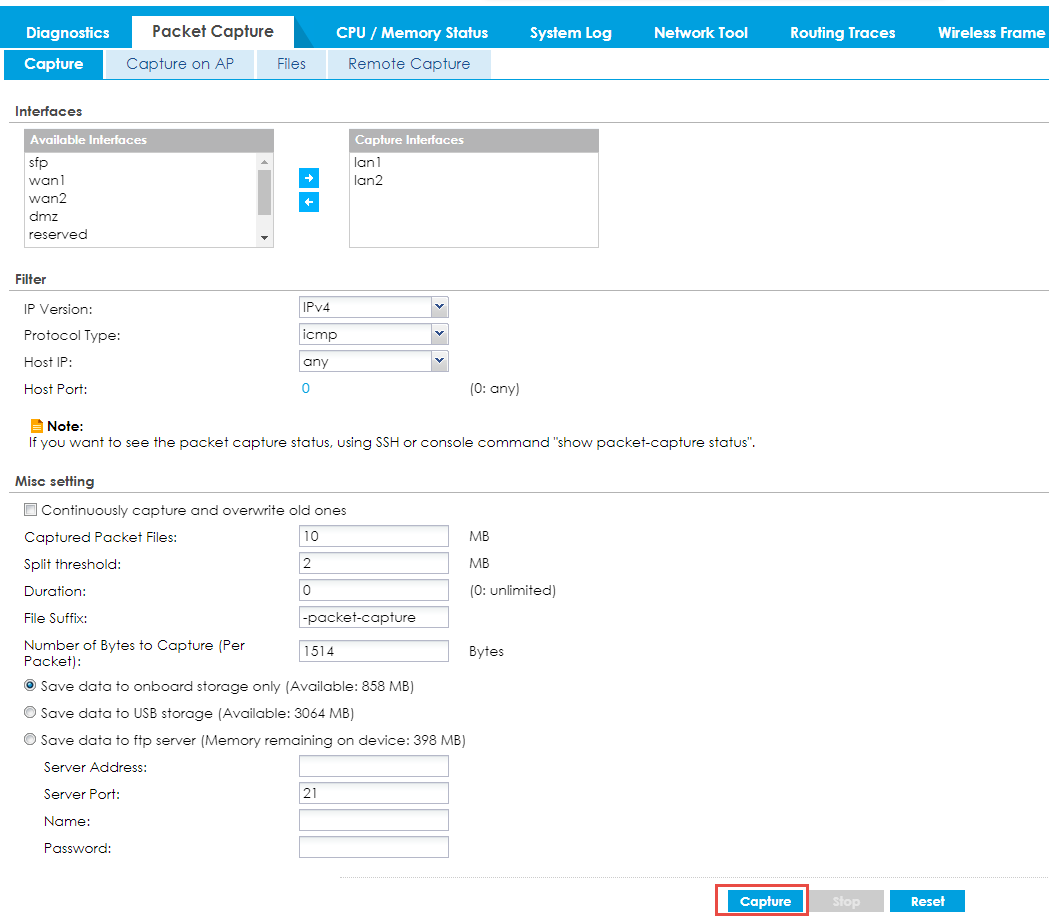

- Al presionar el botón "Capturar" se inicia la captura. Asegúrese de enviar solicitudes de ping al iniciar la captura

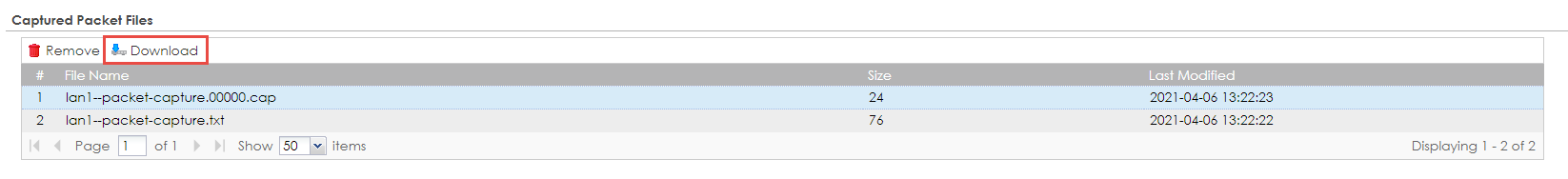

- Después de presionar Detener, se puede encontrar un archivo para cada interfaz en Mantenimiento> Diagnóstico> Captura de paquetes> Archivos
- Puede abrir estos archivos con Wireshark una vez que los haya descargado
También existe la opción de capturar el tráfico a través de la interfaz CLI.
1. Inicie sesión en USG a través de SSH o consola con un programa como Putty o TeraTerm
2. Escriba el siguiente comando a través de CLI para mostrar la captura de paquetes en vivo:
Router# packet trace interface lan1 ip-proto icmp
3. Lo mismo se puede hacer en LAN2 con el siguiente comando:
Router# packet trace interface lan2 ip-proto icmp
