Cómo diagnosticar el tráfico de VoIP usando Wireshark

Cuando deBugging (diagnosticando) un servicio de telefonía IP, es muy difícil analizar el tráfico de VoIP. ¿Existe una manera más conveniente y eficiente de deBug VoIP utilizando el analizador de tráfico Wireshark?

El programa Wireshark implementa un mecanismo conveniente para diagnosticar (analizar) llamadas VoIP, en particular, puede obtener un diagrama gráfico de llamadas y ver cómo se intercambiaron los datos. Wireshark le permite analizar el protocolo SIP y su tráfico RTP.

Suponga que durante la ejecución de una llamada VoIP utilizando Wireshark, se capturaron paquetes de red y este volcado debe analizarse.

Pasos a pie:

1. Seleccione un paquete SIP o RTP de la lista (en nuestro ejemplo, analice el tráfico RTP). Para filtrar paquetes, puede ingresar un valor en el campo Filtro .   sip o rtp para mostrar solo un cierto tipo de tráfico.

2. Vaya al menú Estadísticas (o Telefonía , según la versión del programa) > Llamadas VoIP .

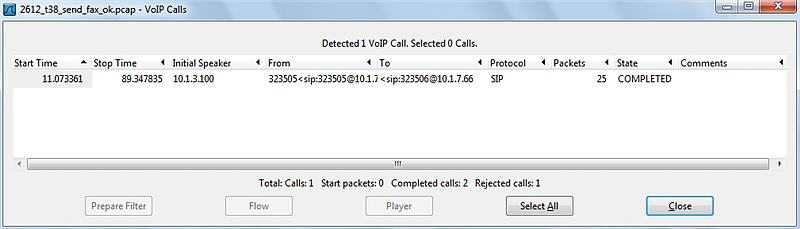

La ventana de llamadas VoIP se abre con una lista de llamadas VoIP.

La lista de llamadas VoIP muestra la siguiente información para cada llamada:

• Hora de inicio: la hora en que comenzó la llamada.
• Hora de finalización: la hora de finalización de la llamada.
• Altavoz inicial: la dirección IP de la fuente del paquete que inició la llamada.
• De: para llamadas SIP, la solicitud INVITE se muestra en el campo "De".
• Para: Para llamadas SIP, la solicitud INVITAR se muestra en el campo "Para".
• Protocolo: Protocolo.
• Paquetes: la cantidad de paquetes que participan en la llamada.
• Estado: estado de la llamada.
• Comentario: comentarios adicionales.

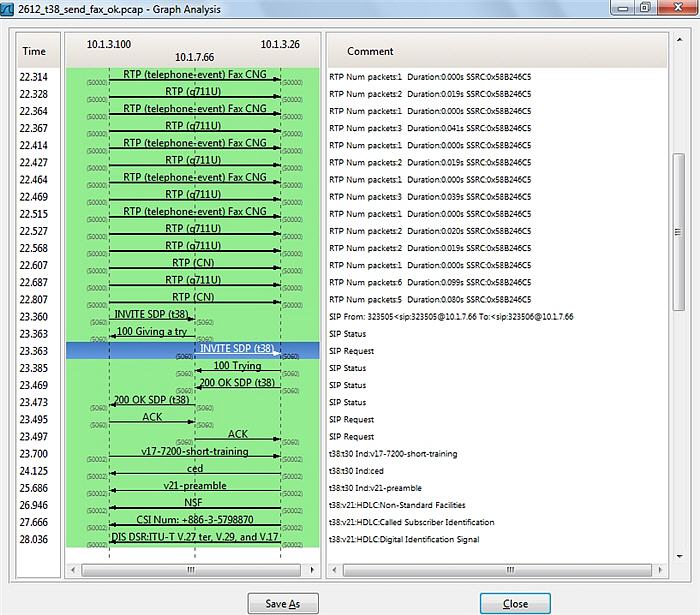

3. Seleccione una llamada VoIP y luego haga clic en el botón Gráfico (o Flujo , según la versión del programa). La ventana de Análisis Gráfico aparecerá con un diagrama gráfico del intercambio de datos de llamadas VoIP.

En este diagrama, es mucho más conveniente analizar el tráfico de VoIP para diagnósticos (deBugging), pero requerirá el conocimiento de los principios del protocolo de transmisión de datos SIP (Protocolo de inicio de sesión): https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495

Versión original
