Backhaul de Zyxel Multy: redes troncales Ethernet: lo que necesitas saber

Creación 13 de junio de 2019 09:44 - Actualización 9 de abril de 2026 14:44

Serhii Boiarynov

¿Tiene más preguntas? Enviar una solicitud

Aviso importante:
Estimado cliente, tenga en cuenta que utilizamos traducción automática para ofrecer artículos en su idioma local. Es posible que no todo el texto se haya traducido con precisión. Si tiene alguna duda o observa discrepancias en la exactitud de la información de la versión traducida, consulte el artículo original aquí:Versión original

El término «backhaul» se refiere a las conexiones (como cables de cobre, fibra óptica o enlaces inalámbricos) que unen la red principal con redes locales más pequeñas. Esta configuración ayuda a ampliar la cobertura de la red para que los usuarios puedan acceder a Internet a través de estas redes regionales.

Aviso de fin de vida útil (EOL)

Le informamos de que el producto Multy M1 (WSM20)/Multy Mini (WSQ20)/Multy Plus (WSQ60)/Multy U (WSR30)/Multy X (WSQ50) ha alcanzado oficialmente su estado de fin de vida útil (EOL). Como resultado, ya no se garantiza el soporte técnico. Cualquier uso, configuración o modificación posterior se realiza bajo su propia responsabilidad. Agradecemos su comprensión.

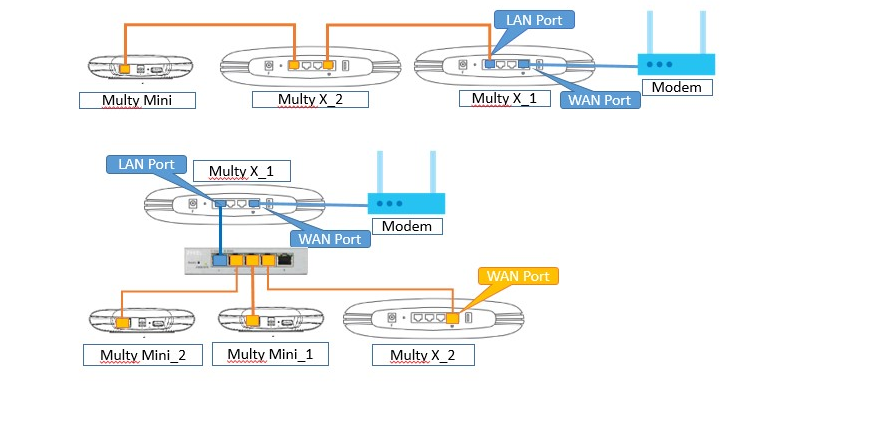

Multy X, Multy Plus y Multy Mini son capaces de conectarse entre sí de forma inalámbrica y por cable. Tenga en cuenta que este tipo de asociación solo es posible entre dispositivos del mismo modelo.

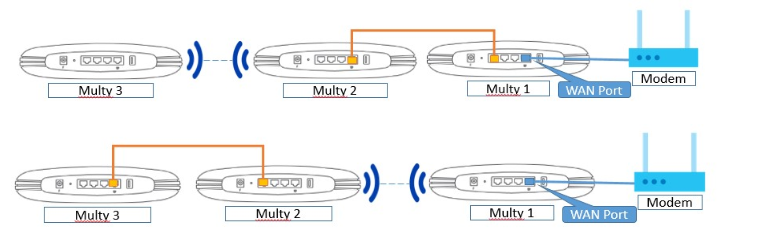

Cuando el nodo raíz utiliza el cable Ethernet para conectarse al nodo extensor, el sistema WiFi Multy de Zyxel admite simultáneamente el backhaul por cable y el inalámbrico, y la mejor ruta de tráfico dependerá del cálculo del sistema. Esto significa que el sistema WiFi Multy analizará el entorno y el rendimiento entre cada nodo para elegir la mejor ruta de transferencia para sus datos; el tráfico puede pasar por el backhaul por cable o por el backhaul inalámbrico.

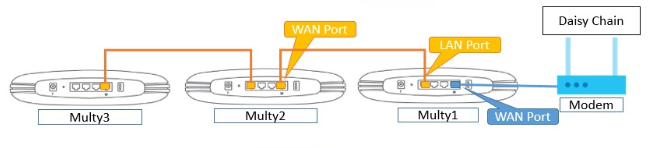

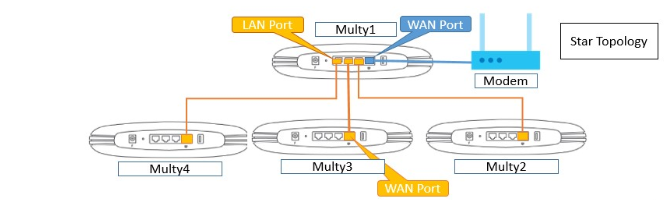

Antes de configurar la conexión de backhaul por Ethernet, asegúrese de que ya ha emparejado todos los nodos de su sistema Multy WiFi de forma inalámbrica. Además, los puertos Ethernet del Multy tienen una velocidad nominal de 1 Gbps. Asegúrese de que el cable Ethernet que ha conectado es de 1 Gbps o superior. Coloque cada Multy a corta distancia y realice la instalación de todos los Multy de forma inalámbrica antes de crear un backhaul por Ethernet; asegúrese de que todos funcionan correctamente. Una vez completada la instalación de los Multy, colóquelos en su posición y conecte el cable de alimentación y el cable Ethernet según la topología que se muestra a continuación.

Zyxel Multy WSR30 (Multy X / Multy Plus)

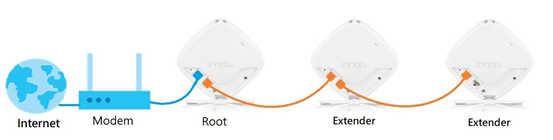

Sin el conmutador:

Paso 1. Configure el sistema WiFi Multy U (WSR30) mediante un enlace de retorno inalámbrico.

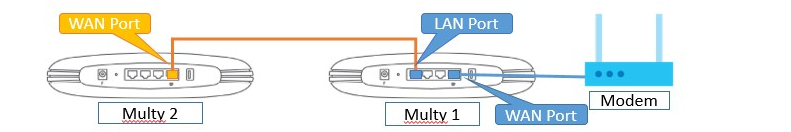

Paso 2. Conecte el cable Ethernet al puerto LAN del nodo raíz y al puerto WAN del nodo extensor.

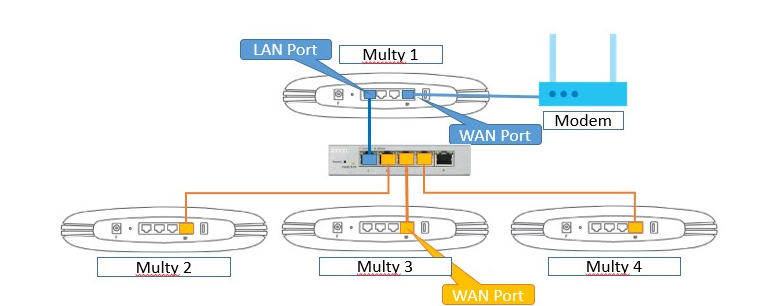

Con el conmutador:

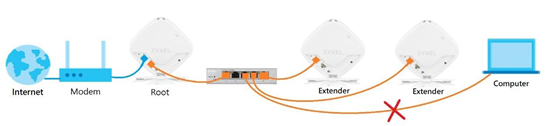

En este escenario (con el conmutador), este conmutador solo se utilizará para la comunicación de backhaul Ethernet. Si algún dispositivo cliente se conecta a este conmutador, no podrá acceder a Internet.
