VLAN sobre WDS (sistema de distribución inalámbrica) - Puente inalámbrico

Esta guía paso a paso muestra cómo configurar VLAN sobre WDS (sistema de distribución inalámbrica). Al usar un puente inalámbrico, también queremos asegurarnos de que todas las VLANs sean utilizables a través de la conexión WDS.

Escenario

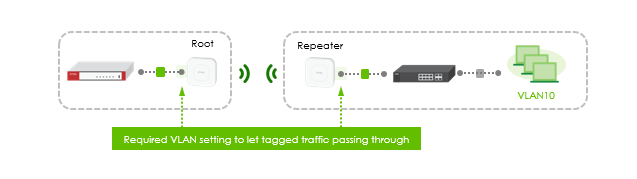

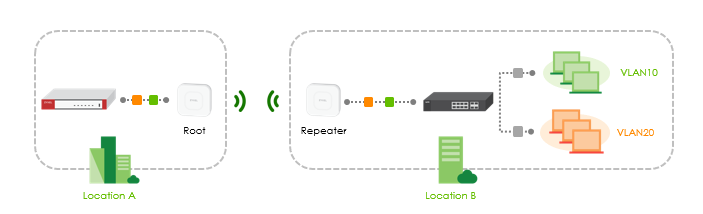

Cuando dos ubicaciones físicas necesitan conectarse en lugares de área amplia, puede ser más barato conectarlas de forma inalámbrica que cablear Ethernet. Por ejemplo, la oficina principal quiere construir un puente punto a punto hacia la oficina sucursal. También deberían estar disponibles las VLANs de la oficina principal en la sucursal.

¿Qué necesitas para esto?

- APs que soporten Puente Inalámbrico, un WAC por ejemplo

- Switch capaz de VLAN

Tabla de Contenidos

1. Configurar los APs de forma independiente

2. Segundo AP

3. Configuración del canal

4. Información del enlace WDS

5. Creación de las VLANs

6. Verificar los resultados

1. Configurar los APs de forma independiente

Configure los APs de forma independiente. Por defecto, use https://192.168.1.2 o utilice nuestras herramientas útiles como ZON o ZAC.

Navegue a

Configuration > Wireless > AP Management

Configure el primer AP como AP raíz y haga clic en "Aplicar".

2. Segundo AP

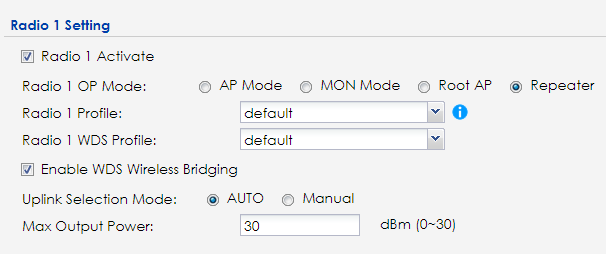

Seleccione su segundo AP como repetidor y habilite "WDS Wireless Bridging".

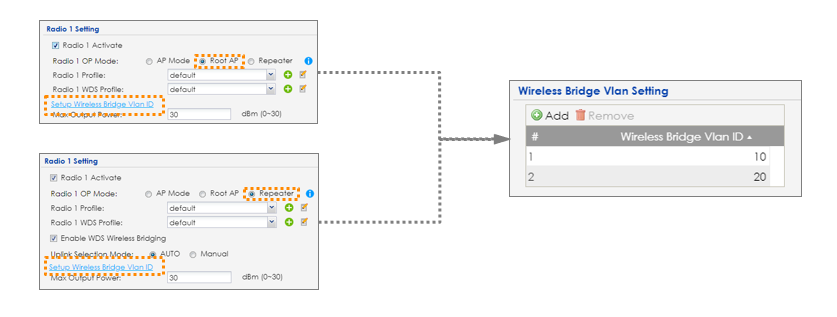

Después puede usar directamente los hipervínculos recién añadidos para crear la configuración VLAN necesaria:

-> Perfil WDS

bajo Configuration > Object > WDS Profile, se puede configurar. Aquí se puede configurar el SSID WDS y la clave precompartida. El SSID WDS estará oculto.

3. Configuración del canal

Asegúrese de que los APs no cambien sus canales configurándolos manualmente. Vaya a

Configuration > Object > AP Profile > Radio

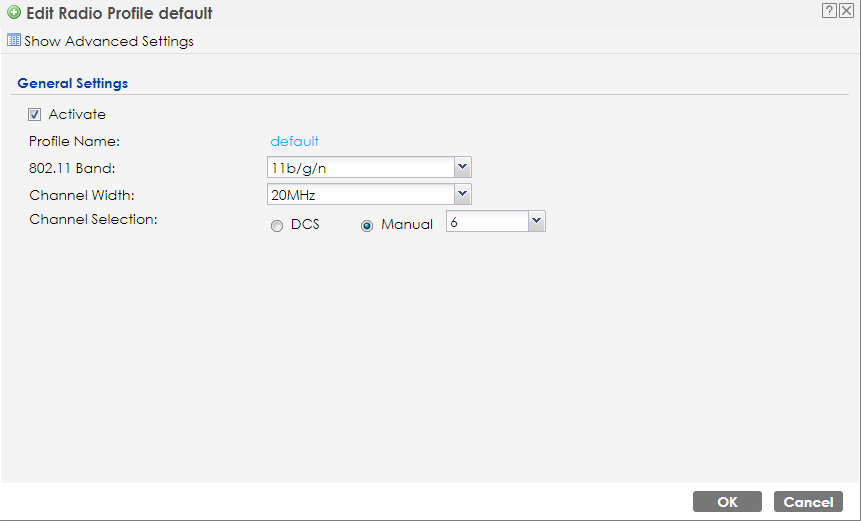

edite la radio (2.4 G o 5 G) en ambos APs para que sea la misma. Preste atención, después de editar la radio, a cuál se usa para construir el puente inalámbrico.

- marque "manual" y seleccione un canal según desee

4. Información del enlace WDS

Vaya a

Monitor > WDS Link Info

Aquí puede verificar si la conexión WDS funciona. Si la conexión está activa, debería verse así:

5. Creación de las VLANs

Ahora, después de terminar eso, es momento de crear las VLANs.

 Vaya a:

Configuration > Network > VLAN

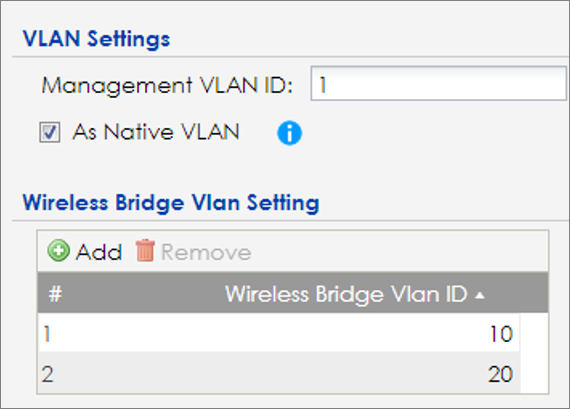

Agregue las VLANs que desee.

Nota: Recuerde crear y agregar ambos APs a las VLANs

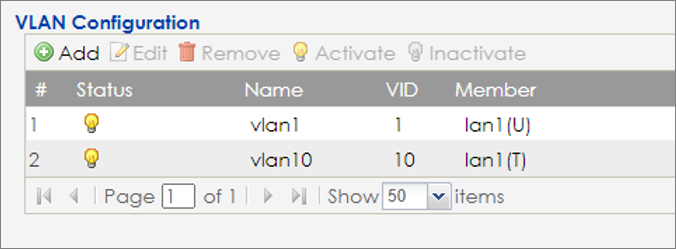

Ejemplo de creación de VLAN:

Los siguientes artículos muestran cómo...

configurar una VLAN en un dispositivo USG

configurar VLAN en switches Ethernet

6. Verificar los resultados

Ahora conecte un cliente al switch que está solo con el AP repetidor. Debería poder acceder a internet desde el otro sitio o hacer ping a dispositivos en el otro sitio. Los clientes deberían obtener una dirección IP conforme a la configuración que haya realizado.
