Tämä vaiheittainen opas (mukaan lukien video) näyttää, kuinka VLAN-tunnus määritetään USG-laitteellesi [koskee myös USG FLEX-, ATP-, VPN-sarjoja]. Video on osa sarjaa VLANin määrittämisestä eri Zyxel-yksiköissä. Oppaassa selitetään vaihe vaiheelta, kuinka USG-laite konfiguroidaan kommunikoimaan VLAN-aliverkon kautta.
Ohjausvaiheet

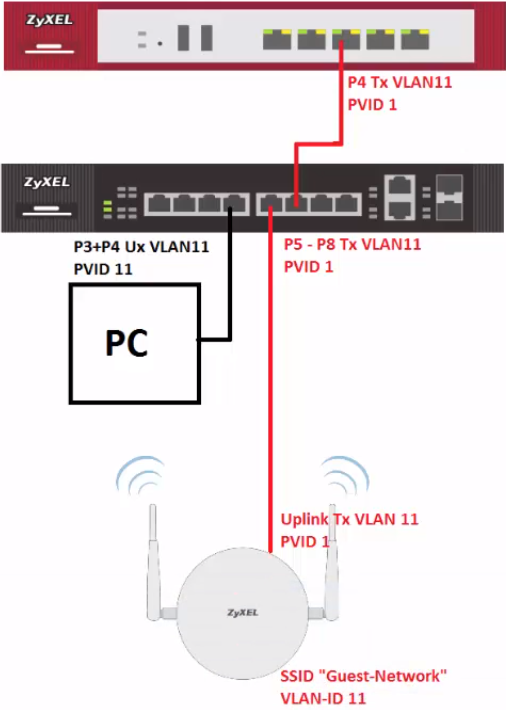

Täältä näet graafisen topologian. Tämä artikkeli keskittyy USG:n konfigurointiin ja merkityn VLAN-liitännän määrittämiseen porttiin 4:
3. Asenna DHCP VLAN-verkkollesi
1. Lisää uusi VLAN
Kirjaudu sisään laitteeseen antamalla IP-osoite (oletuksena "admin", "1234").
Navigoida johonkin:
Kokoonpano > Verkko > Liitäntä > VLAN
Napsauta välilehteä "VLAN" ja napsauta "Lisää"

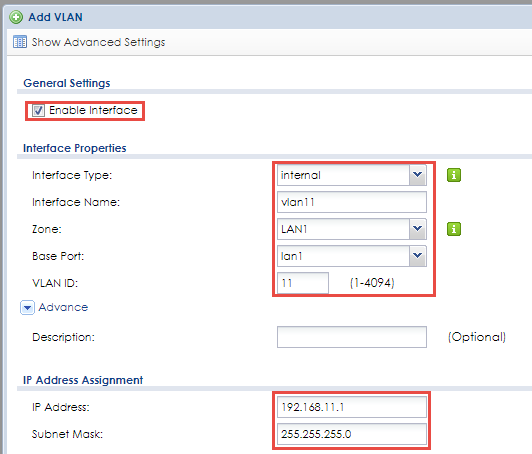

2. Määritä VLAN
Koska tämä VLAN-liitäntä tulee olemaan LAN-vyöhykkeelläsi, valitse Interface Type -asetukseksi "Sisäinen", valitse sopiva "Liitännän nimi", kuten "VLAN11", valitse haluamasi LAN-vyöhyke ja Base Port ja kirjoita "VLAN ID". 11 niin, että se vastaa "Interface Name"
Valitse haluamasi "IP-osoite", joka ei ole ristiriidassa olemassa olevien aliverkkojesi kanssa
3. Asenna DHCP VLAN-verkkollesi
Voit halutessasi määrittää DHCP-palvelimen
Kun olet napsauttanut "OK", VLAN on määritetty. Paketit, joissa on VLAN-tunniste 11, tulisi nyt lähettää edelleen kytketystä kytkimestä.
Huomaa: On mahdollista konfiguroida vain merkittyjä VLAN-verkkoja USG-portteihin!
