Cet article vous montrera comment configurer les commutateurs de niveau 3 de Zyxel tels que le GS2220, XS3800, XMG1930, XS1930, XGS2220 et le système Dante AV. (Audio Video over IP)

Dante est l'évolution des systèmes AV, convergeant tous les types de connexion précédents en un seul. Dante offre des performances nettement supérieures tout en rendant ces systèmes plus faciles à utiliser, plus faciles à étendre et moins coûteux à déployer.

Table des matières

1.Configuration IGMP
2.Activation de DiffServ DSCP
3.Configurationdu commutateur (GS2220 et XS3800)
4. Configuration du commutateur (XMG1930, XS1930 et XGS2220)

1. Configuration IGMP

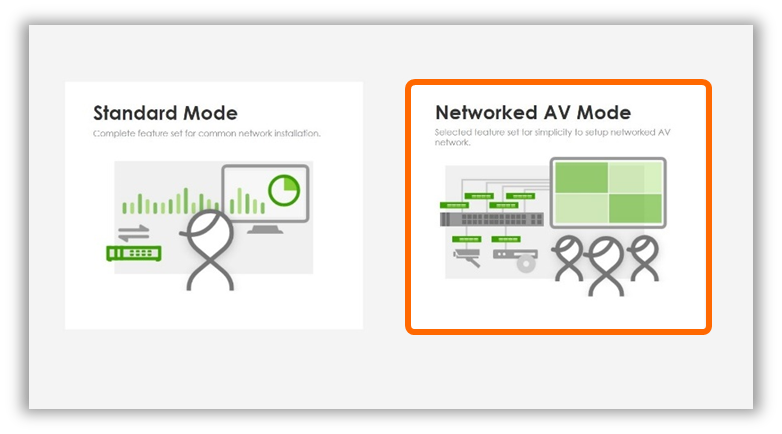

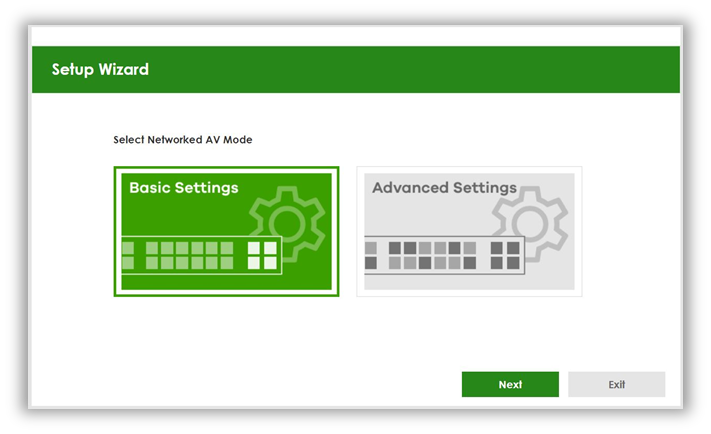

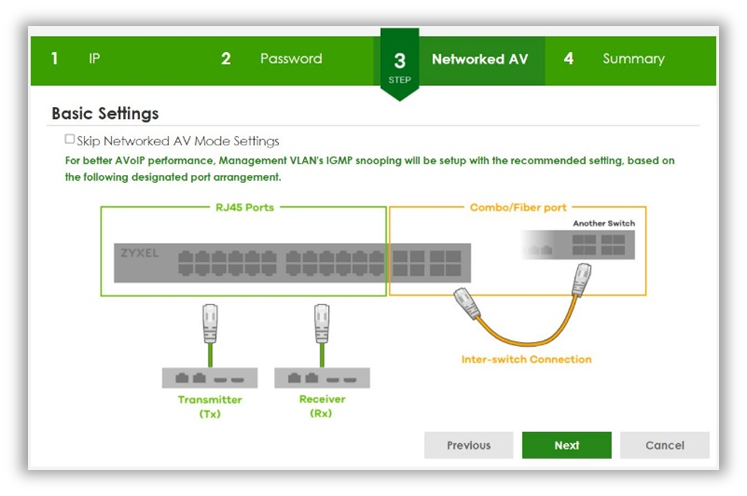

Allez dans le WebGUI du switch et choisissez "Network AV Mode" -> "Basic Settings" et appuyez sur "Next"

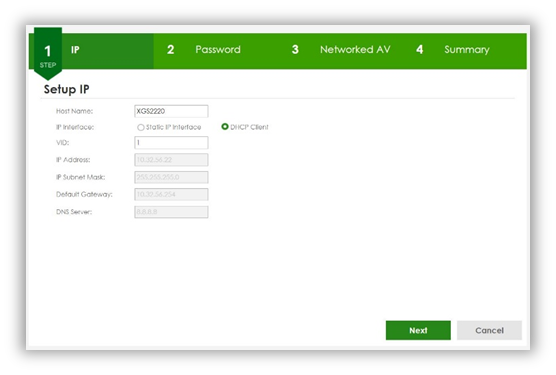

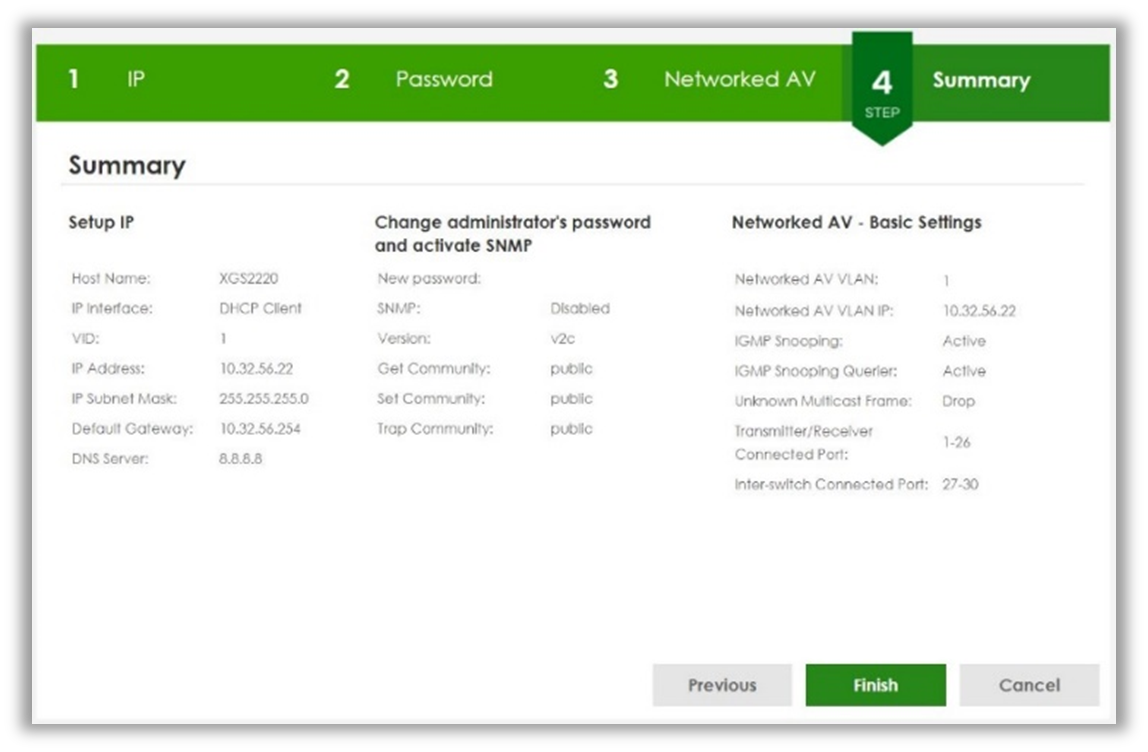

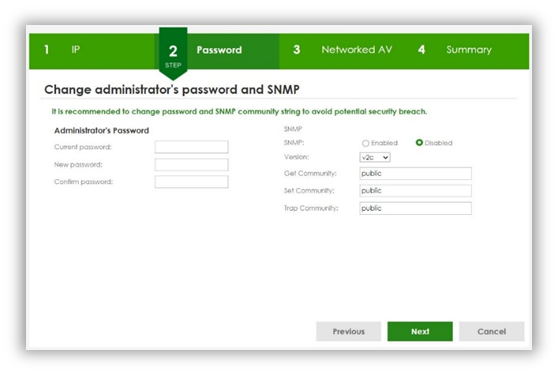

Nous vous recommandons de remplacer le mot de passe par défaut par un mot de passe plus complexe. Si vous prévoyez de le faire plus tard, vous pouvez sauter les paramètres "Password" et "IP" en cliquant sur "Next" (Suivant), passer à "Summary" (Résumé) et appuyer sur "Finish" (Terminer)

L'application Dante Audio over IP demande à utiliser DiffServ Qos dans le commutateur réseau pour gérer le trafic, et le groupe multidiffusion PTP est utilisé pour l'horloge de synchronisation afin d'éviter les problèmes de retard audio.

2. Activer DiffServ DSCP

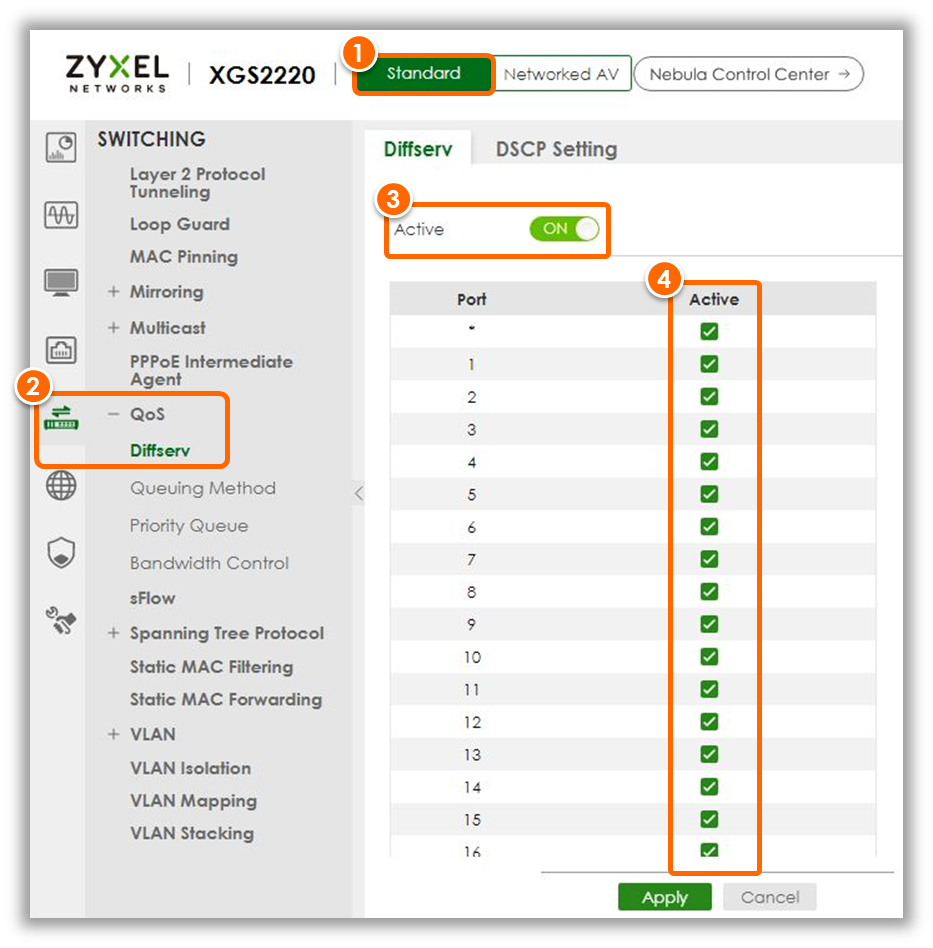

1. Allez dans le WebGUI etsélectionnez le mode"Standard".

2. Sélectionnez Switching > QoS > Diffserv

3. Commutateur Diffserv en position Active

4. Active Diffserv for all ports

Ensuite, appliquez les changements en cliquant sur le bouton "Apply".

3. Configuration du commutateur (GS2220 et XS3800)

Ajouter une multidiffusion statique par MAC

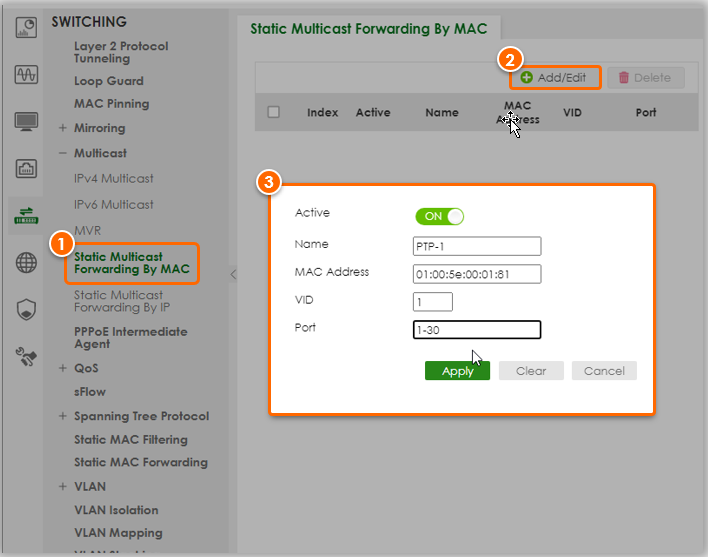

1. Allez dans Commutation > Multicast > Static Multicast Forwarding by MAC

2. Cliquez sur le bouton Add/Edit pour ajouter une adresse de multidiffusion statique.

3. Configurer l'adresse de multidiffusion PTP

• Active : Activé
• Adresse MAC : Adresse multicast
• VID : VLAN audio
• Port : Tous les ports

  Pour que les changements soient appliqués, cliquez sur "Appliquer"

Créez la plage d'adresses de multidiffusion PTP comme ci-dessous

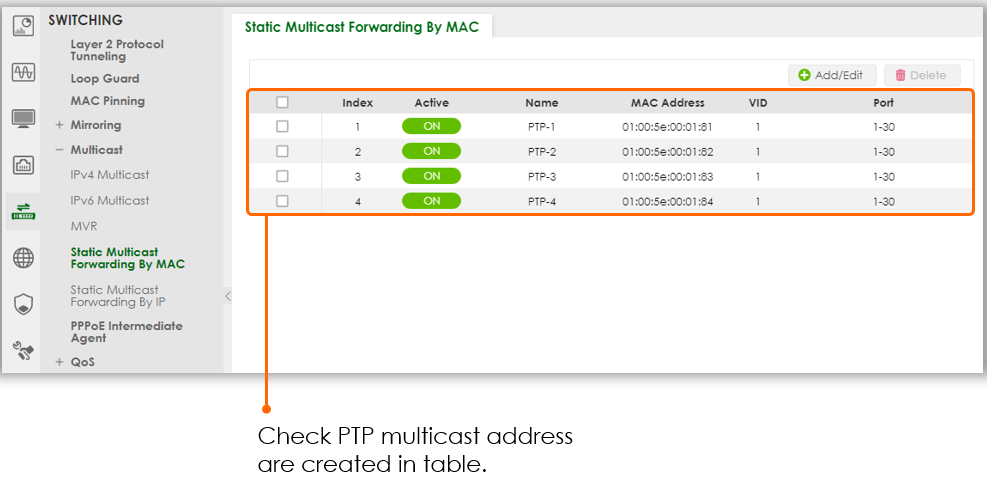

Revoir les paramètres

4. Configuration du commutateur (XMG1930, XS1930 et XGS2220)

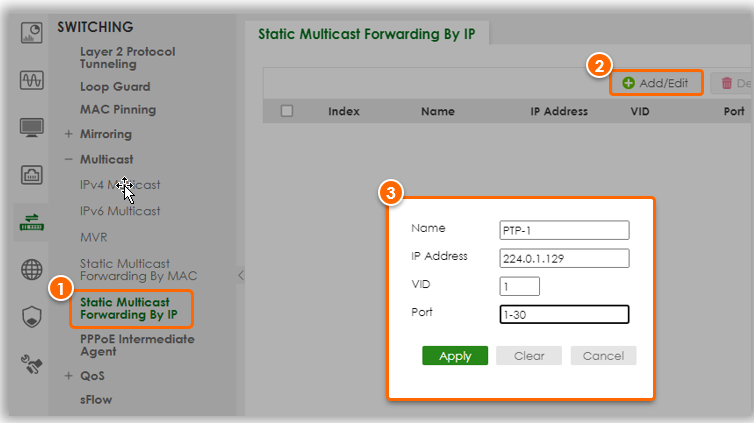

1. Allez dans Commutation > Multicast > Static Multicast Forwarding by IP

2. Cliquez sur le bouton Add/Edit pour ajouter des entrées d'adresses statiques Multicast.

3. Configurer l'adresse de multidiffusion PTP

• Adresse IP : Adresse IP multicast
• VID : VLAN audio
• Port : Tous les ports

Pour que les changements soient appliqués, cliquez sur "Appliquer".

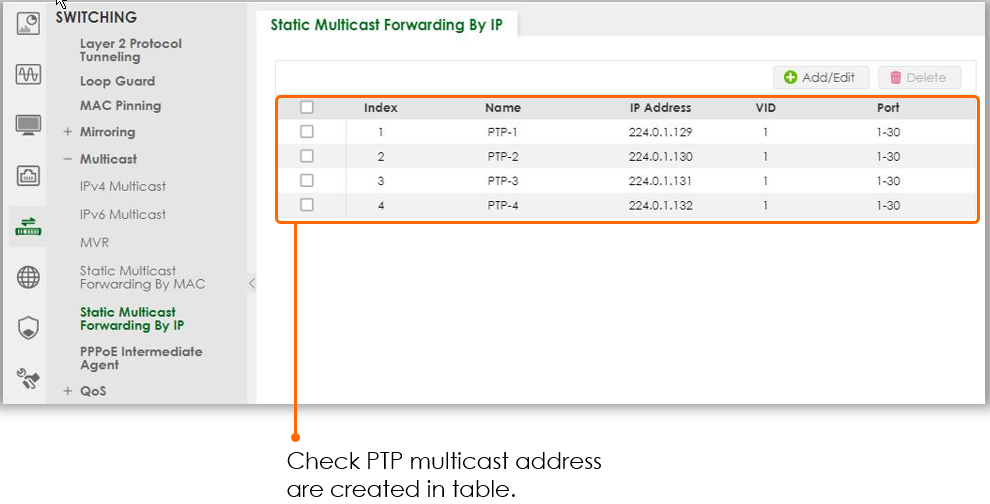

Créez la plage d'adresses de multidiffusion PTP comme ci-dessous

Réviser les paramètres
