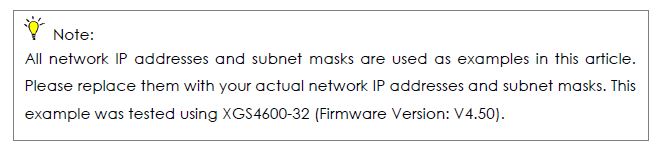

Avis important : |

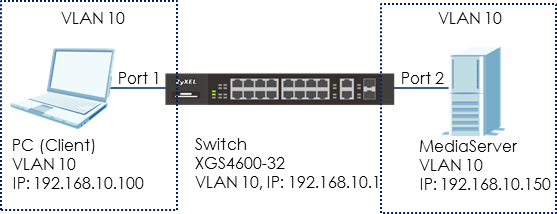

L'exemple montre aux administrateurs comment configurer l'IGMP Snooping pour les clients multicast et les serveurs de streaming dans le même VLAN.
Lorsque MediaServer multidiffuse le flux, IGMP snooping permet au commutateur d'apprendre les groupes de multidiffusion sans que l'utilisateur n'ait à configurer manuellement chaque commutateur.
Cela empêche le commutateur d'inonder des flux de multidiffusion sur des ports qui n'ont pas de membres pour ces adresses de multidiffusion.
Configurer IGMP Snooping pour les clients multicast dans le même LAN
1. Configurer le commutateur 1
1. Configurer le commutateur 1
a) Configurer le VLAN10 sur (veuillez vous référer à la rubrique : 2.1 Comment configurer le commutateur pour séparer le trafic entre les départements).

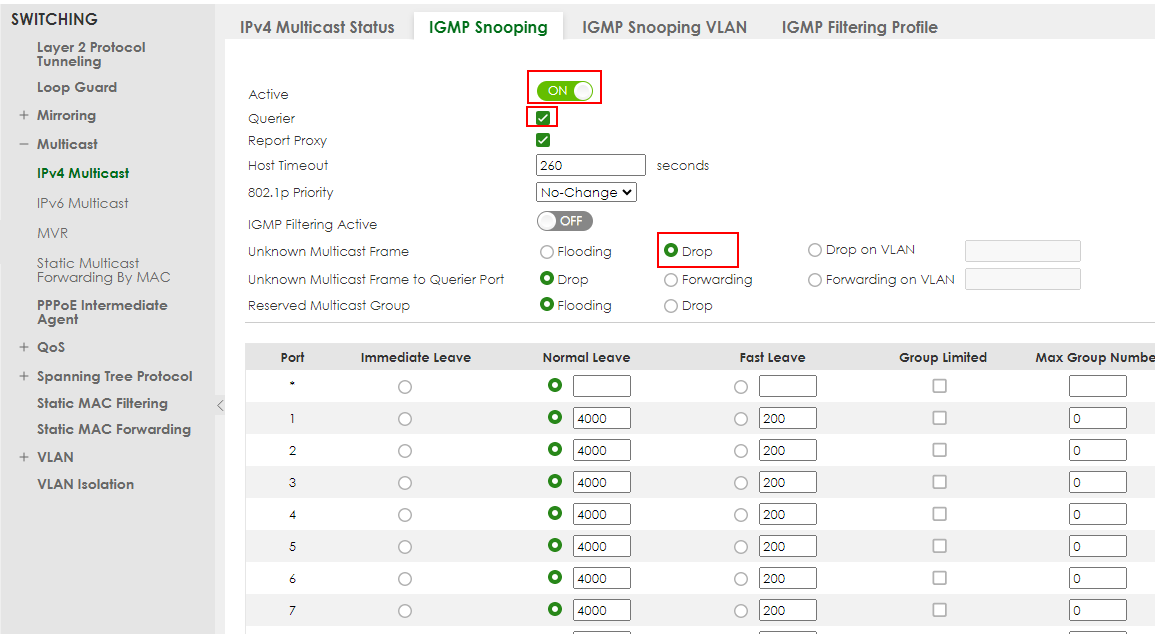

b) Configurez l'IGMP Snooping : Entrez dans l'interface graphique web et allez à :
SWITCHING > Multicast > IPv4 Multicast > IGMP Snooping
Cochez la case "Active" et sélectionnez Unknown Multicast Frame to Drop. Cochez Querier. Cliquez sur "Apply".
Pour l'interface graphique OLD ----> Menu > Advanced Application > Multicast > IPv4 Multicast > IGMP Snooping
2. Tester le résultat
- Lisez le flux sur le MediaServer en utilisant l'adresse IP de multidiffusion 239.1.1.1.
- Demandez au PC d'envoyer un message IGMP pour 239.1.1.1.

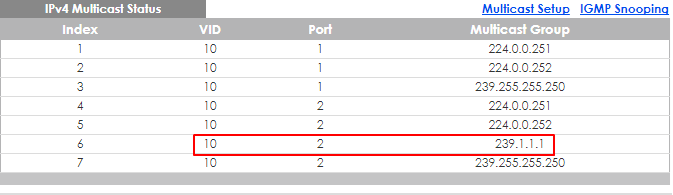

- Aller à :
SWITCHING > Multicast > IPv4 Multicast > IPv4 Multicast Status
Le PC connecté au port 2 rejoint le groupe de multidiffusion 239.1.1.1.
dyn_repppp_2
