Network Switch - Le commutateur n'envoie pas de requête générale IGMP lorsqu'il configure IGMP Snooping pour un VLAN fixe ?

Création 6 décembre 2018 12:00 - Mise à jour 25 août 2023 10:20

Serhii Boiarynov

Vous avez d’autres questions ? Envoyer une demande

Avis important :
Chers clients, sachez que nous utilisons la traduction automatique pour vous fournir des articles dans votre langue locale. Il se peut que certains textes ne soient pas traduits correctement. En cas de questions ou de divergences sur l'exactitude des informations contenues dans la version traduite, veuillez consulter l'article original ici: Version originale

1) Scénario

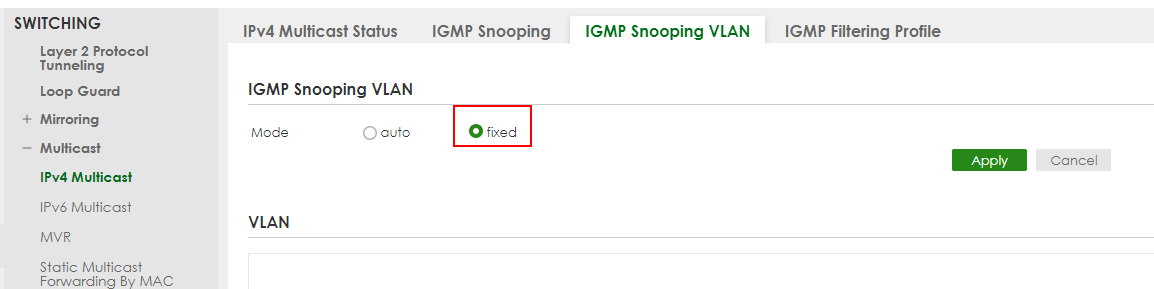

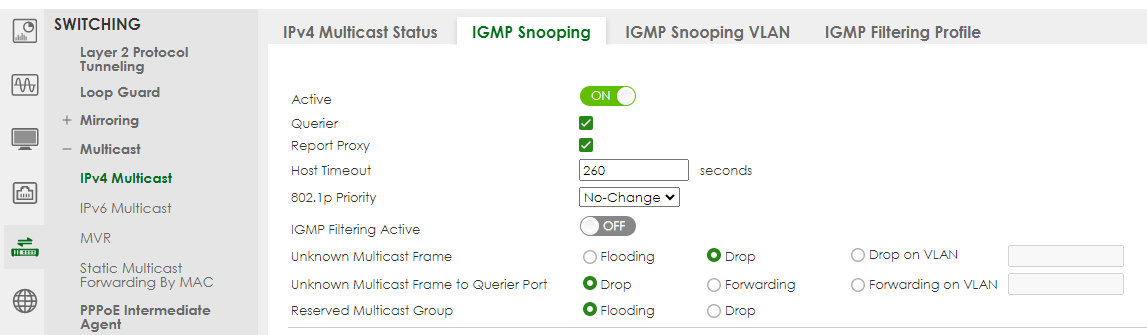

J'aimerais configurer un switch XGS3700 comme querier et implémenter IGMP Snooping uniquement sur le VLAN10. Voici ma configuration :

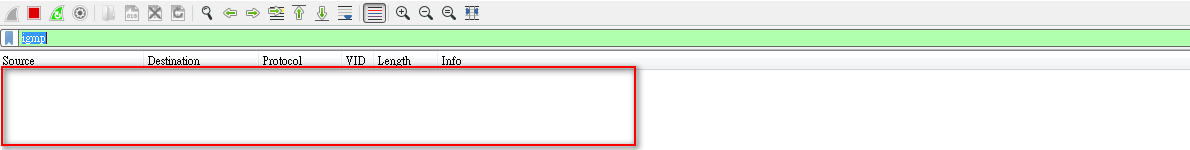

J'ai ensuite connecté mon PC sur le port 1 du VLAN10, mais il n'a pas reçu de paquets IGMP General Query de la part du switch, ce qui entraîne un vieillissement de mes flux multicast.

Pourquoi mon PC sous VLAN10 ne reçoit-il pas de General Queries ?

1.2 Solution

Si nous voulons corriger l'IGMP Snooping dans un VLAN particulier, il doit y avoir une interface IP pour le VLAN afin d'envoyer les paquets de requêtes générales.

Dans ce cas, il n'y a pas d'interface IP configurée pour le VLAN10.

Naviguez jusqu'à :

SYSTEM > IP Setup > Default Management IP Address

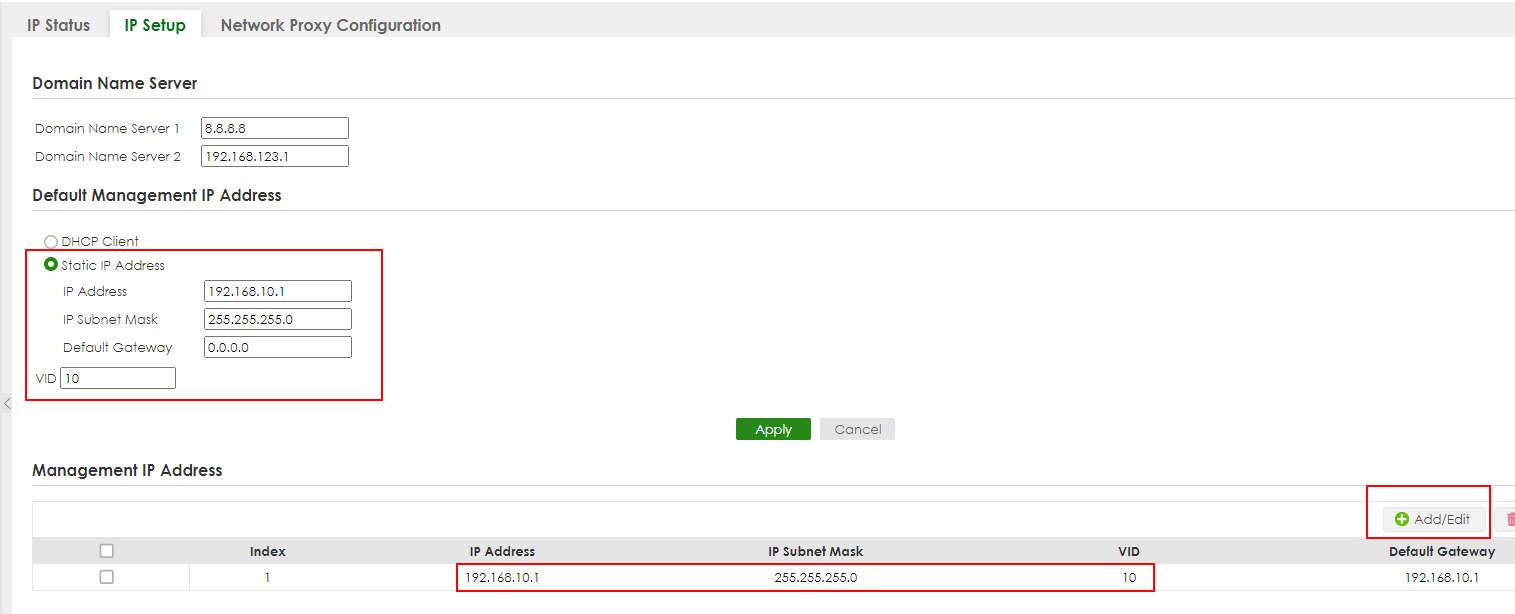

Configurez une adresse statique sur le VLAN10 (nous prenons 192.168.10.1 car il n'y a pas de VLAN10 configuré) :

dyn_repppp_1

Configurez ensuite l'adresse IP de gestion pour qu'elle soit accessible sur le VLAN10 :

Vérification :

L'interface IP ayant été définie pour le VLAN10, chaque appareil recevra les paquets IGMP General Query avec la source 192.168.10.1 en conséquence.

2) Scénario de l'ancienne interface graphique

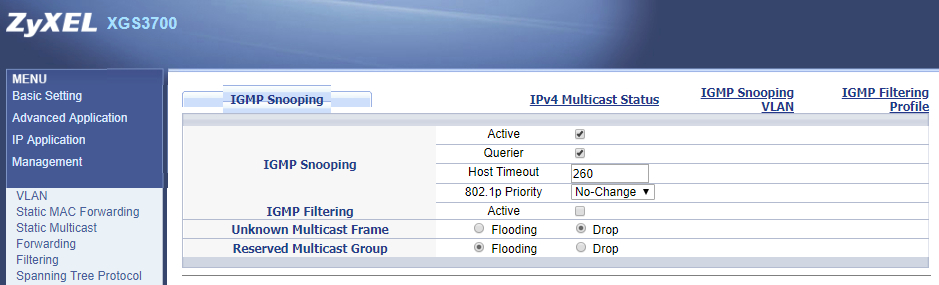

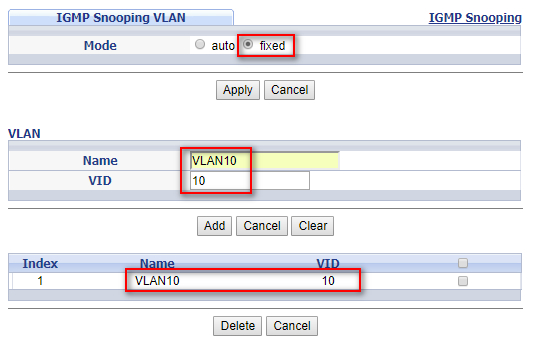

J'aimerais configurer un switch XGS3700 comme querier et implémenter IGMP Snooping uniquement sur le VLAN10. Voici mes paramètres :

J'ai ensuite connecté mon PC sur le port 1 du VLAN10, mais il n'a pas reçu de paquets IGMP General Query de la part du switch, ce qui entraîne un vieillissement de mes flux multicast.

Pourquoi mon PC sous VLAN10 ne reçoit-il pas de General Queries ?

Guide étape par étape :

Si nous voulons corriger l'IGMP Snooping dans un VLAN particulier, il doit y avoir une interface IP pour le VLAN afin d'envoyer les paquets de requêtes générales.

Dans ce cas, il n'y a pas d'interface IP configurée pour le VLAN10.

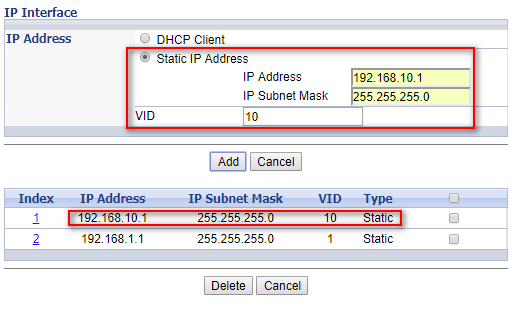

Nous pouvons donc définir une IP statique 192.168.10.1 pour le VLAN10 dans "Basic Setting -> IP Setup".

Vérification :

Puisque l'interface IP a été configurée pour le VLAN10, chaque appareil recevra les paquets IGMP General Query avec la source 192.168.10.1 en conséquence.
