Réseau Switch IGMP - Configurer les clients de routage multicast IGMP sur un autre réseau local

Création 18 mars 2019 16:48 - Mise à jour 9 avril 2026 09:07

Serhii Boiarynov

Vous avez d’autres questions ? Envoyer une demande

Avis important :
Cher client, veuillez noter que nous utilisons la traduction automatique pour fournir des articles dans votre langue locale. Il est possible que certains passages ne soient pas traduits avec exactitude. Si vous avez des questions ou constatez des incohérences concernant l'exactitude des informations dans la version traduite, veuillez consulter l'article original ici :Version originale

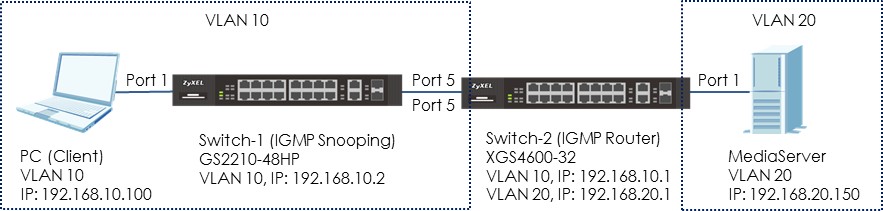

Cet exemple montre aux administrateurs comment configurer le routage IGMP sur le Zyxel Layer 3 switch. Cela est nécessaire lorsque les clients multicast se trouvent sur un réseau local (LAN) ou un réseau local virtuel (VLAN) différent de celui du serveur de streaming.

Configurer le routage IGMP pour les clients multicast situés dans un VLAN différent

1) Configurer le routage multicast IGMP

1.Configurer Switch-1

1. Configurez le VLAN10 sur Switch-1. (Veuillez vous reporter à la rubrique : 2.1 Comment configurer le switch pour séparer le trafic entre les services)

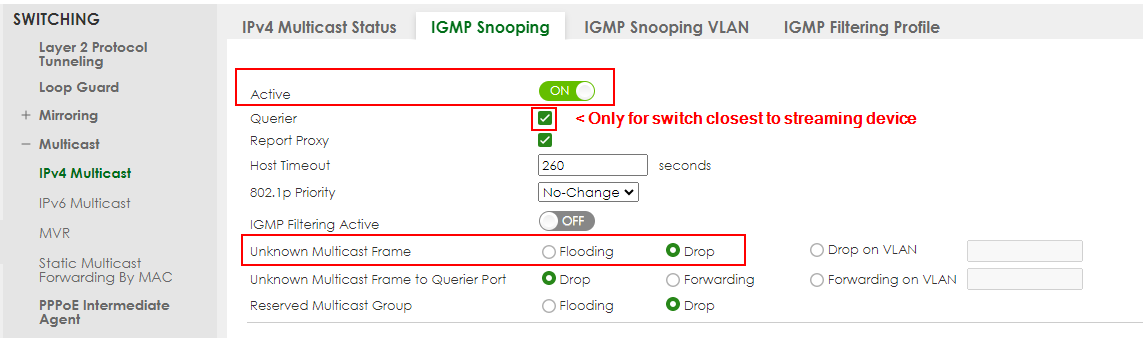

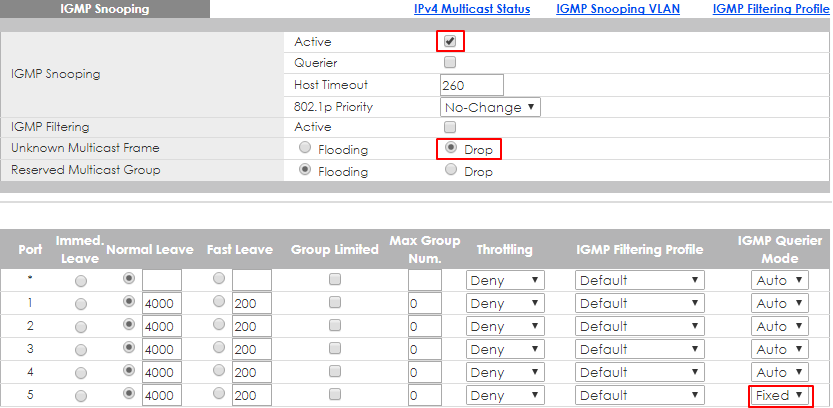

2. Configurer le snooping IGMP : accédez à l'interface graphique Web et rendez-vous dans :

Menu > Application avancée > Multicast > Multicast IPv4 > IGMP Snooping

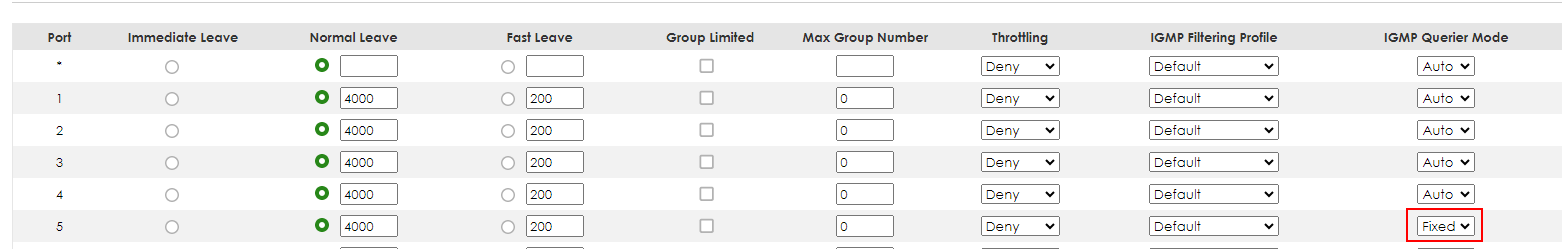

Cochez la case « Active » et sélectionnez « Unknown Multicast Frame » comme option de rejet. Sélectionnez le port 5 comme port fixe. Cliquez sur « Apply ».

2.Configurer Switch-2

1. Configurez les VLAN 10 et 20 sur Switch-2. Reportez-vous à la rubrique :

Réseau Switch - Configurer les VLAN pour séparer le trafic entre les services

2. Configurez les adresses IP pour Switch à la fois sur le VLAN10 et le VLAN20 comme indiqué dans la section Veuillez vous reporter à la rubrique :

Réseau Switch - Modifier l'adresse IP de gestion de switch [Première connexion]

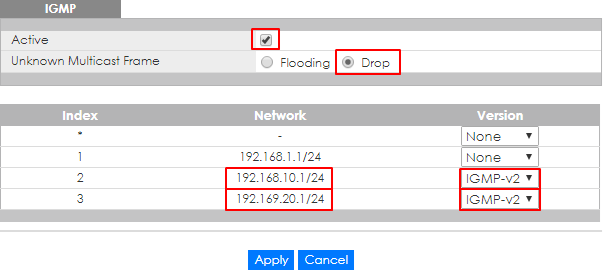

3. Configurez le routage IGMP :

Accédez à l'interface graphique Web et rendez-vous dans :

 Menu > Application IP > IGMP

Cochez ensuite la case « Active » et sélectionnez les VLAN 10 et 20 pour IGMP-v2. Sélectionnez « Unknown Multicast Frame » (Trame multicast inconnue) et choisissez «Drop» (Ignorer). Cliquez sur « Apply » (Appliquer).

3.Testez le résultat

Lancez la lecture du flux sur MediaServer en utilisant l'adresse IP multicast 239.1.1.2.
Demandez au PC d'envoyer un message IGMP join pour 239.1.1.2.
Allez dans Menu > Application avancée > Multicast > Multicast IPv4. Le PC connecté au port 10 rejoint le groupe multicast 239.1.1.2.

4.Quels problèmes pourraient survenir ?

Le Switch-2 (routeur IGMP) doit contenir à la fois le VLAN du serveur multimédia (VLAN20) et celui du PC (client) (VLAN10) pour que le flux IGMP puisse être acheminé correctement.
Si le flux n'est pas reçu par le client, essayez de vérifier la configuration du VLAN.
