Comprendre les modes de fonctionnement des routeurs et des modems dans les réseaux modernes est essentiel pour optimiser votre réseau. Le mode pont est l'un de ces modes, particulièrement utile pour les utilisateurs avancés qui intègrent des appareils dans des réseaux existants. Cet article explique le mode pont et son importance, et fournit des instructions de configuration pour les appareils LTE Zyxel, notamment les modèles LTE3301-Q222, LTE3202, LTE7410 et LTE3316.

Qu'est-ce que le mode pont ?
Le mode pont désactive la fonctionnalité de traduction d'adresses réseau (NAT), transformant votre appareil en un simple pont qui achemine le trafic entre votre FAI et votre réseau sans modification. Cela s'avère utile lorsque vous utilisez votre appareil LTE Zyxel avec un autre routeur qui gère la distribution d'adresses IP (DHCP), le NAT et les fonctions de pare-feu.

Avis de fin de vie des produits :Nous avons le regret de vous informer que la quasi-totalité des produits de la gamme « Routeurs LTE Zyxel » a atteint la fin de sa durée de vie utile. Par conséquent, l'assistance technique pour cet appareil peut être limitée. Veuillez noter que toute manipulation ou utilisation d'un appareil déjà en fin de vie se fait entièrement à vos propres risques. Vous trouverez une liste des appareils obsolètes via le lien ci-dessous, incluant leurs dates de retrait et de fin de support. Cette page fournit également la dernière version mise à jour pour votre appareil :Fin de vie

Remarque : lorsque le mode pont est activé, seul l'hôte connecté au port LAN 1 peut accéder à l'interface graphique Web. De plus, l'hôte LAN1 doit configurer une adresse IP statique correspondant au sous-réseau LAN du LTE3202 afin d'accéder à l'interface graphique Web. Par exemple, si le sous-réseau LAN du LTE3202 est 192.168.1.1/24, l'hôte LAN1 peut avoir l'adresse IP « 192.168.1.22 » pour accéder au LTE3302. Chaque appareil LTE Zyxel dispose de sa propre procédure spécifique pour activer le mode pont. Ci-dessous, nous décrivons les étapes de configuration de ce mode sur les modèles LTE3301-Q222, LTE3202, LTE7410 et LTE3316.

Zyxel LTE3202 : Configurer le mode pont

Pour activer le mode pont sur le Zyxel LTE3202, procédez comme suit :

• Accédez à l'interface Web: connectez-vous à l'interface Web de l'appareil à l'aide de votre navigateur. L'adresse IP par défaut est généralement 192.168.1.1, et les identifiants par défaut sont « admin » pour le nom d'utilisateur et le mot de passe.

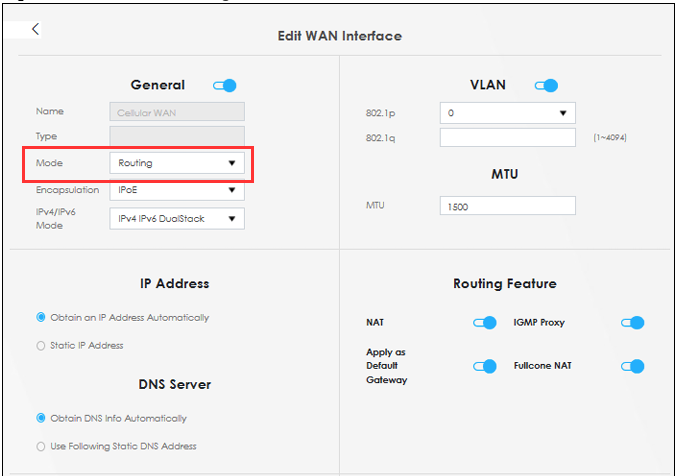

Network Setting > Broadband > Add or Edit New WAN Interface

• Activer le mode pont: cochez l'option « Mode pont ».
• Enregistrer et redémarrer: après avoir activé le mode pont, enregistrez les modifications et redémarrez l'appareil si nécessaire. Cela mettra le LTE3202 en mode pont, permettant à votre routeur principal de prendre en charge la gestion du réseau.
• Enregistrer et redémarrer: après avoir activé le mode pont, enregistrez les modifications et redémarrez l'appareil si nécessaire. Cela mettra le LTE3202 en mode pont, permettant à votre routeur principal de gérer le réseau



Zyxel LTE3301-Q222 : Configurer le mode pont

Pour activer le mode pont sur le Zyxel LTE3301-Q222, procédez comme suit :

• Accédez à l'interface Web: connectez-vous à l'interface Web de l'appareil à l'aide de votre navigateur. L'adresse IP par défaut est généralement 192.168.1.1, et les identifiants par défaut sont « admin » pour le nom d'utilisateur et le mot de passe.

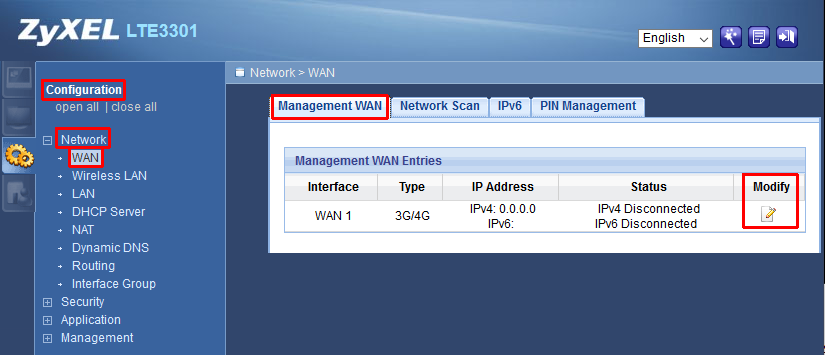

Go to Configuration > Network > WAN > Management WAN > Modify

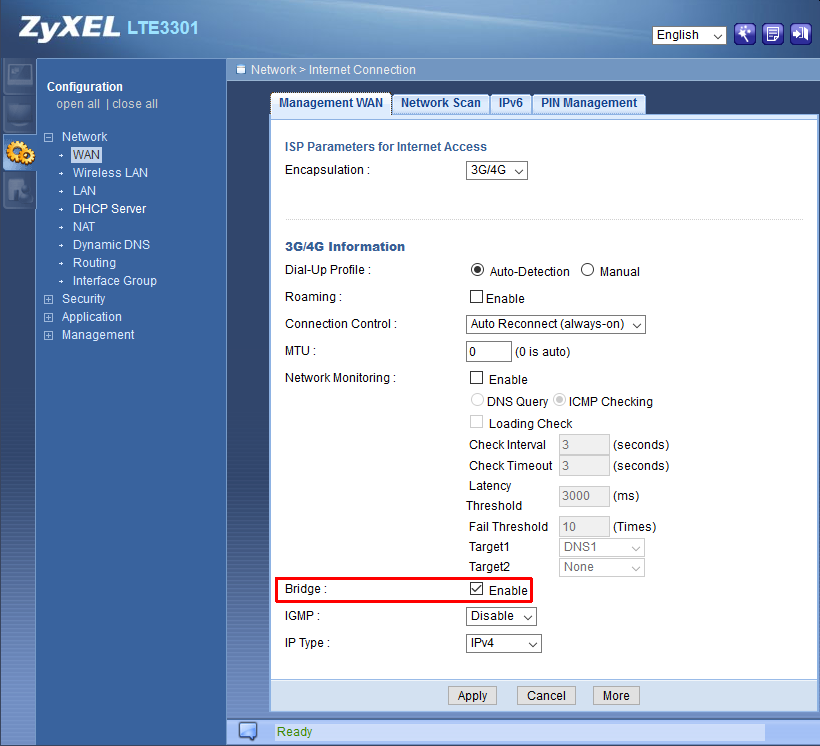

• Activer le mode pont: dans la section d'informations 3G/4G, vous trouverez l'option « Bridge ».
•  Sélectionnez-la pour activer la fonctionnalité.
• Cliquez sur « Apply »

• Patientez environ 30 secondes. L'adresse IP attribuée par le FAI sera transmise à l'appareil qui se connecte en premier au réseau local (LAN) du LTE3301-Q222.
• Pour les autres appareils accédant à l'interface graphique Web du LTE3301, une adresse IP statique doit être configurée. Par exemple, selon les paramètres par défaut, un PC du réseau local peut configurer l'adresse IP 192.168.1.35 afin d'accéder à l'interface graphique Web du LTE3301.
• Testez le résultat : connectez deux appareils au réseau local du LTE3301-Q222 à des moments différents. Seul le premier appareil connecté au réseau local du LTE3301-Q222 peut recevoir l'adresse IP attribuée par le FAI.

Zyxel LTE7410 : Configurer le mode pont

• Accédez à l'interface Web: connectez-vous à l'interface Web de l'appareil à l'aide de votre navigateur. L'adresse IP par défaut est généralement 192.168.1.1, et les identifiants par défaut sont « admin » pour le nom d'utilisateur et le mot de passe.

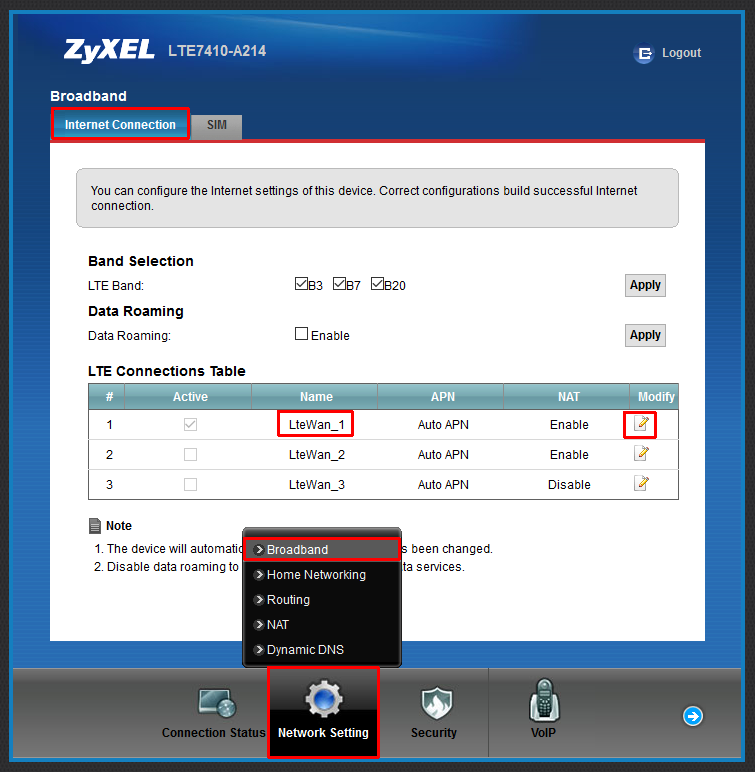

Go to Network Setting > Broadband > Internet Connection > LteWan_1 > Modify

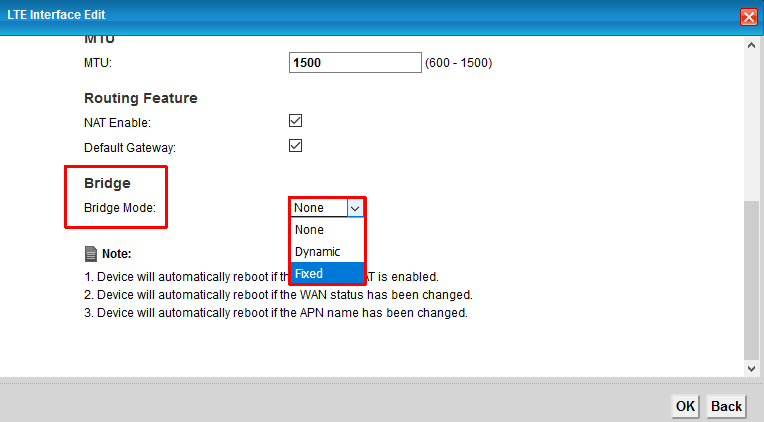

• Aucun : le mode pont est désactivé. L'adresse IP fournie par le FAI est utilisée par le LTE7410 à la place de celle de son périphérique LAN.
• Fixe : seul l'appareil dont l'adresse MAC est spécifiée peut recevoir l'adresse IP du FAI. Les autres appareils dont l'adresse MAC n'est pas spécifiée ne peuvent pas recevoir l'adresse IP du FAI.
• Dynamique : le premier appareil qui se connecte au réseau LAN du LTE7410 recevra l'adresse IP de l'ISP.

Redémarrez le périphérique une fois la configuration terminée pour activer les nouveaux paramètres.

Zyxel LTE3316 : Configurer le mode pont

Accédez à l'interface Web: connectez-vous à l'interface Web de l'appareil à l'aide de votre navigateur. L'adresse IP par défaut est généralement 192.168.1.1, et les identifiants par défaut sont « admin » pour le nom d'utilisateur et le mot de passe.

Go to Configuration > Network > WAN > WAN Management > WAN-1 > Action

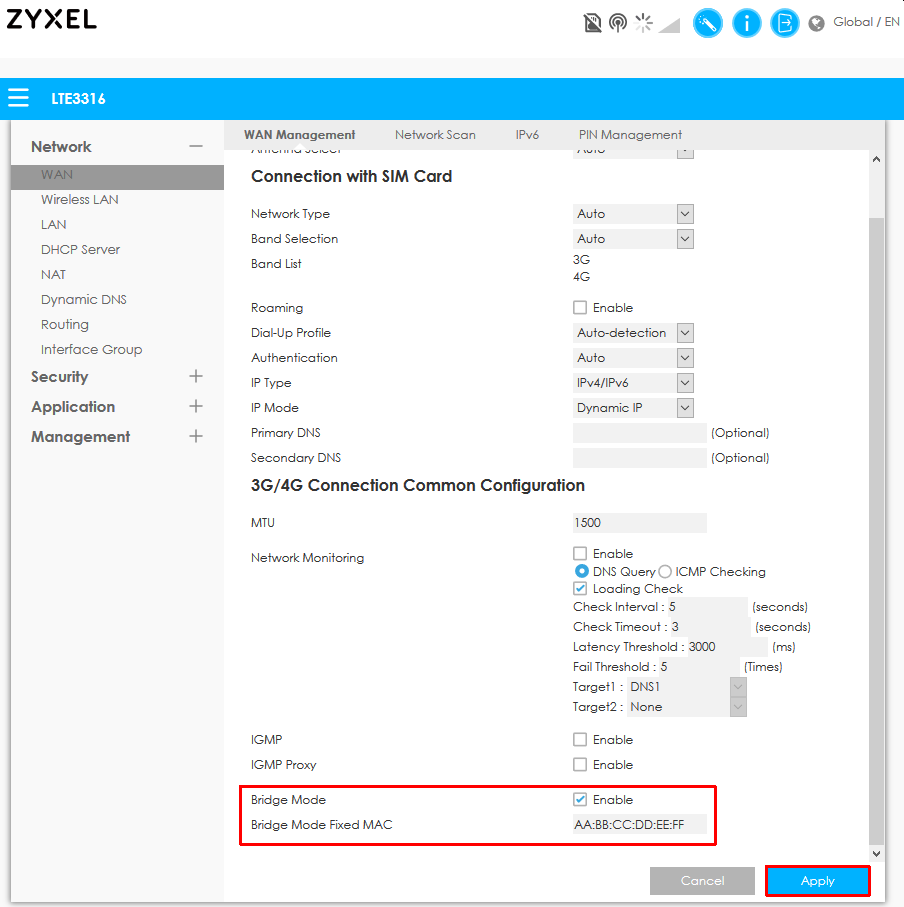

• Activez le mode pont au bas de la page

Vous avez ici deux possibilités :

• avec MAC fixe: seul le MAC que vous avez spécifié obtient l'adresse IP WAN de votre FAI
• sans MAC fixe: seul votre premier appareil connecté recevra l'adresse IP WAN de votre FAI

Testez le résultat : vérifiez si votre appareil a obtenu l'adresse IP en mode pont. S'il a été correctement configuré, il disposera de l'adresse IP WAN fournie par le FAI.
