Cet article propose un guide détaillé pour la configuration des appareils DX3301-T0 et EX3300-T0 via l'interface graphique Web, y compris la configuration et la gestion d'un routeur maillé WX3100-T0 en mode racine et en mode prolongateur. Il couvre la configuration initiale de l'appareil, les changements de mot de passe Wi-Fi et le dépannage des problèmes courants tels que les pannes de courant, les significations des indicateurs LED, les réinitialisations de l'appareil, le changement de mode de pont, les paramètres Wi-Fi et les mises à niveau du micrologiciel. Les étapes clés comprennent l'utilisation de l'assistant de configuration pour l'installation, la connexion à l'appareil et la configuration des routeurs maillés et des systèmes Multy M1.

Regardez cette vidéo sur la façon de configurer votre Multy M1 via l'application mobile.

Accès à l'appareil et configuration initiale

Démarrez le routeur et attendez que les LED de l'appareil s'allument en vert.
Connectez-vous à l'appareil en utilisant le WiFi ou le câble. Veuillez consulter cet article pour savoir comment vous connecter à votre appareil : Accès à votre routeur via l'interface graphique Web
Assurez-vous que le port WAN du routeur est directement connecté à l'internet (ou via un modem ou un routeur avec accès à l'internet). Votre routeur vérifiera l'état de votre connexion Internet la première fois que vous vous connecterez.
Lancez votre navigateur web et entrez http://192.168.1.1 comme adresse de site web lorsque vous êtes connecté au réseau WiFi du routeur. Si vous rencontrez des problèmes, consultez cet article.
Veuillez vous connecter en utilisant le nom d'utilisateur "admin" et le mot de passe figurant à l'arrière de votre routeur.

Assistant de démarrage rapide

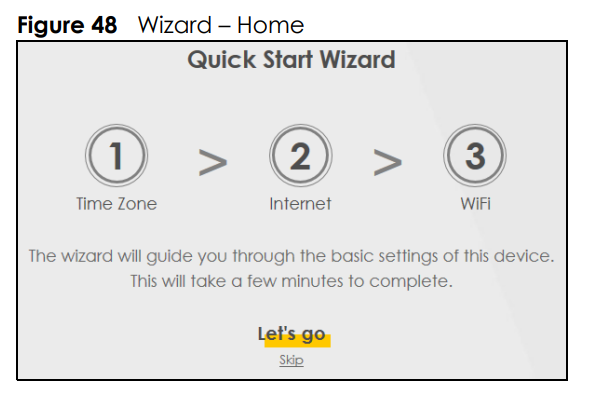

Il s'agit de l'écran d'accueil lorsque vous vous connectez pour la première fois au routeur. Assurez-vous d'être connecté au routeur. Cliquez sur "Let's go" pour continuer.

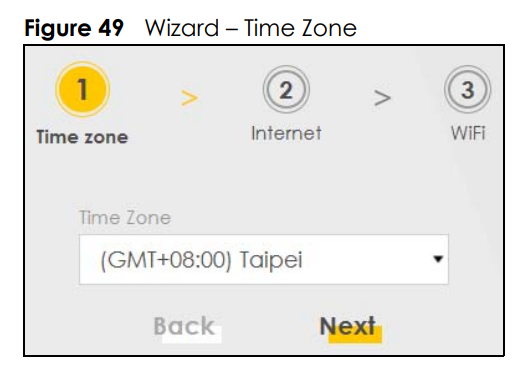

Si vous êtes connecté à Internet, le fuseau horaire devrait être sélectionné automatiquement. Si ce n'est pas le cas, vous devez sélectionner le bon fuseau horaire manuellement dans le menu déroulant.

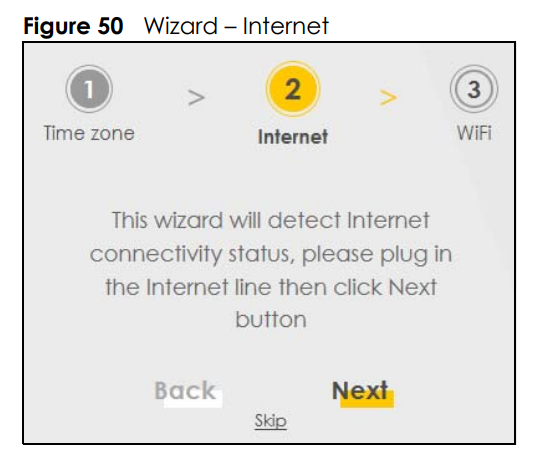

Assurez-vous que vous avez connecté le câble internet au port WAN de votre routeur. Cliquez ensuite sur "Suivant".

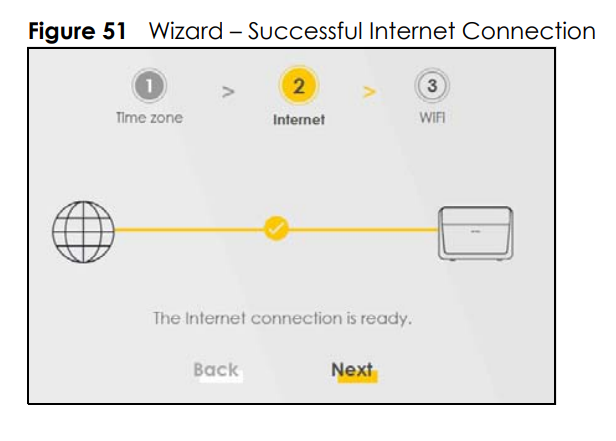

L'écran suivant indique si vous êtes connecté à Internet. Cliquez sur "Suivant" pour passer à l'étape suivante de l'assistant. Si vous ne parvenez pas à vous connecter, passez à la section Dépannage de cet article.

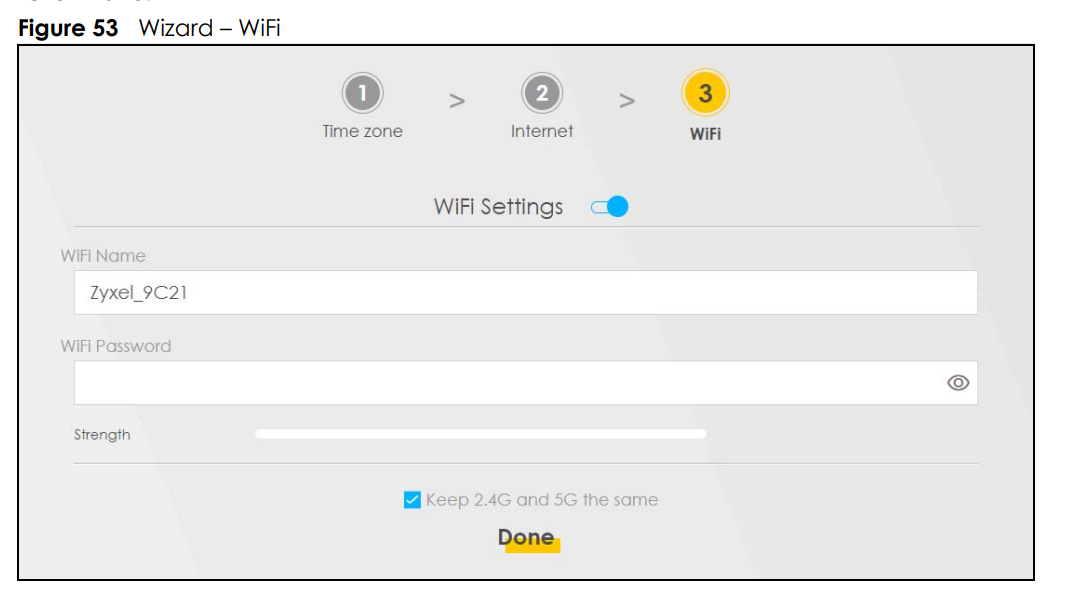

Ici, vous pouvez définir votre nom WiFi (SSID) et le mot de passe de votre appareil en utilisant un mot de passe fort (ce qui signifie que vous utilisez un mot de passe fort avec 1 lettre majuscule et minuscule, 1 chiffre, et un signe spécial avec une longueur de mot de passe d'au moins 12 caractères).
Cliquez sur Terminé une fois la configuration terminée.

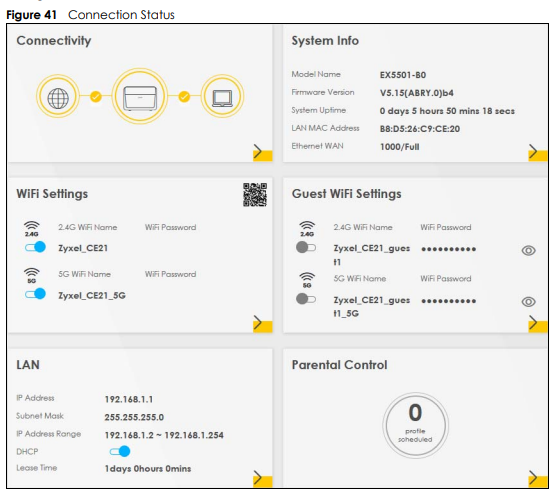

Ce dernier écran s'affiche une fois l'assistant terminé.

Mise à jour du micrologiciel DX3301/EX3300

Pour garantir des performances et une sécurité optimales, veuillez installer la dernière mise à jour du micrologiciel de votre appareil.

Pour le DX3301-T0/EX3300-T0, téléchargez le dernier firmware à partir de : [Zyxel Support](https://www.zyxel.com/global/en/support/download?model=DX3301-T0)
Extrayez le fichier téléchargé à l'aide de l'extracteur intégré à votre système d'exploitation ou d'outils tels que WinZip ou 7-Zip.
Connectez-vous à l'interface graphique Web du routeur. Reportez-vous au guide d'accès à l'interface graphique Web si nécessaire.

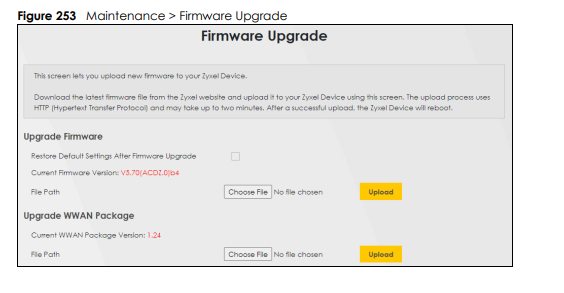

Naviguez vers Maintenance -> Firmware Upgrade, cliquez sur Browse (Parcourir) et sélectionnez le fichier .bin extrait.

Configurez votre routeur (après l'installation)

Configurer le mode Pont

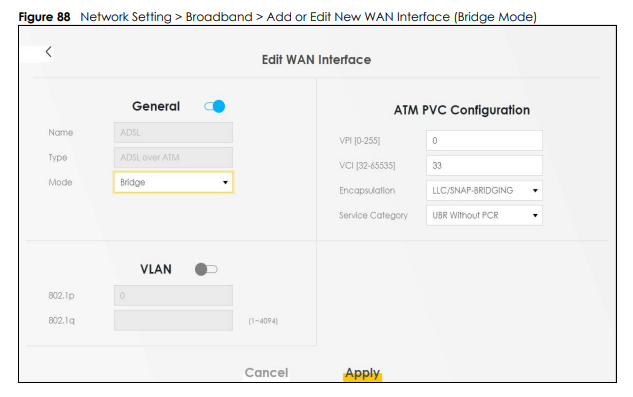

Naviguez vers Settings (en haut à gauche de l'écran) -> Network Setting -> Braodband -> et cliquez sur "Edit" sur la connexion WAN que vous souhaitez modifier. Changez ensuite le "Mode" de Routage à Pont et cliquez sur "Appliquer" pour changer votre mode de Standard à Pont.

Attendez que l'appareil enregistre votre configuration et regardez les voyants LED pour voir s'il est à nouveau prêt.

Configurez vos paramètres WiFi

Pour configurer vos paramètres WiFi :

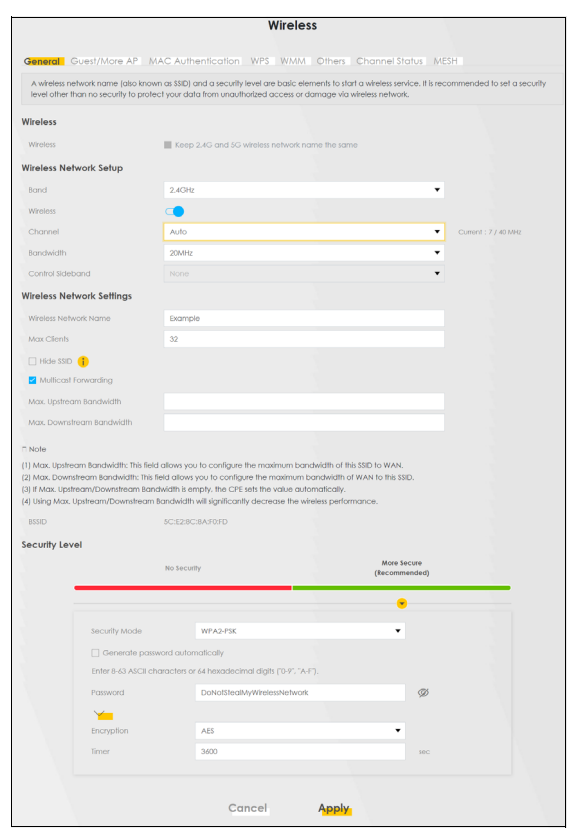

1. Allez dans "Réglages" (en haut à gauche) -> "WiFi" -> "WiFi principal".

2. Sélectionnez "WPA2-PSK" et définissez un mot de passe fort d'au moins 12 caractères, comprenant des lettres majuscules et minuscules, des chiffres et des caractères spéciaux.

3. Réglez la largeur de bande de 2,4 GHz sur "40 MHz" (utilisez "20 MHz" si vous rencontrez des problèmes). Pour 5 GHz, utilisez "40 MHz".

Configuration d'un routeur maillé (WX3301)

Connecter le routeur racine et le routeur d'extension

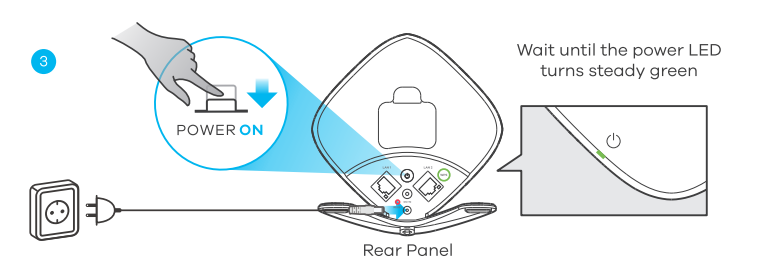

Placez la fiche du WX3100 (Extender) dans l'adaptateur d'alimentation (UNIQUEMENT !) et allumez le routeur d'extension à l'aide du bouton d'alimentation illustré ci-dessous. Attendez ensuite 2 minutes pour que l'appareil démarre.

Une fois que le voyant POWER devient vert fixe, connectez le câble Ethernet.

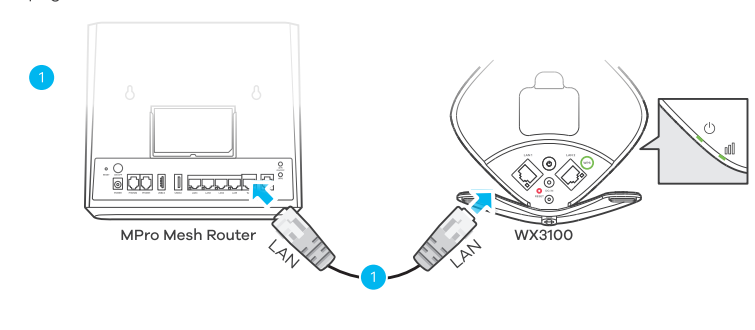

Lorsque l'appareil a démarré avec succès (le voyant POWER devient vert fixe), vous pouvez connecter un câble Ethernet entre le routeur racine et le routeur d'extension.

Connectez le câble Ethernet et attendez que le voyant DEL LINK devienne vert fixe.

Connectez ensuite un câble Ethernet au port LAN du WX3100 et attendez que la LED LINK devienne verte .

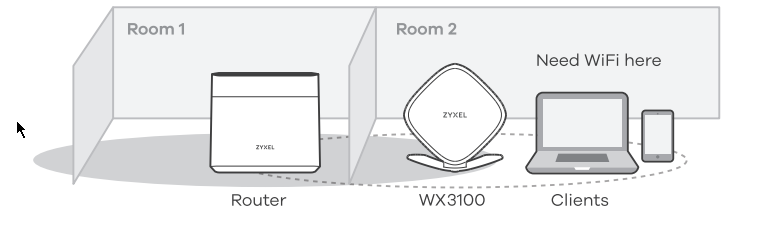

Débranchez le routeur d'extension et placez-le à l'endroit désiré.

Débranchez votre routeur (à la fois pour l'Ethernet et l'alimentation) et placez-le à l'endroit désiré, puis branchez le câble d'alimentation (UNIQUEMENT !). Le routeur se connectera alors sans fil au routeur d'extension.

Dépannage de votre DX3301/EX3300

Vérifiez votre port wan

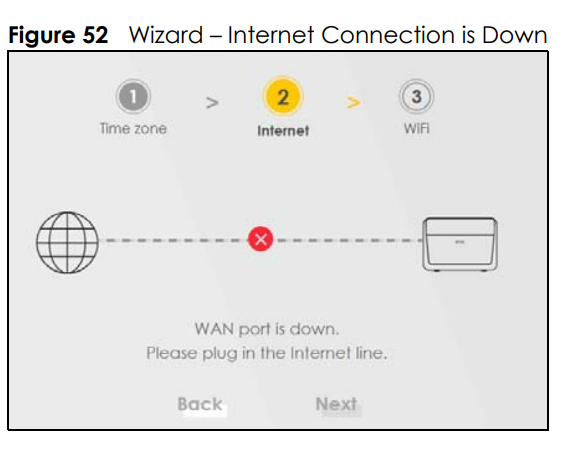

Si le Multy n'est pas connecté à l'internet et que vous obtenez le message "Please check your wan port is connected. Si ce n'est pas le cas, veuillez le connecter et réessayer."

Vérifier la mise sous tension

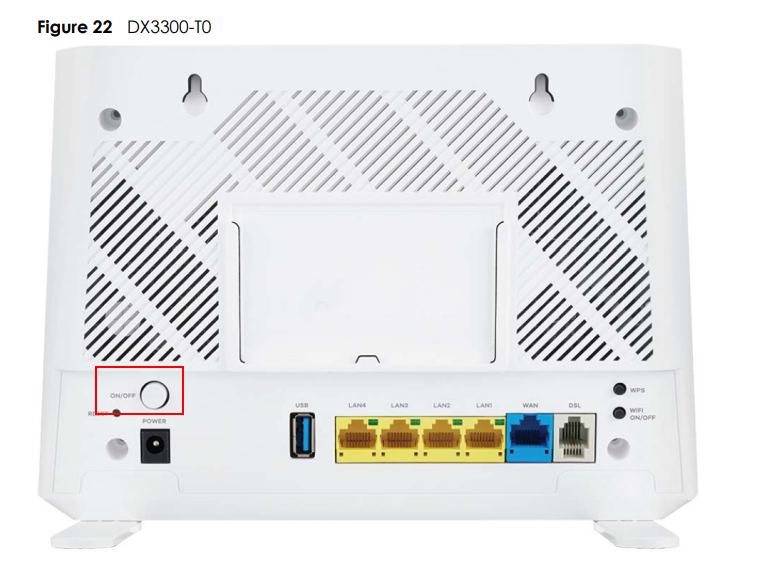

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur marche/arrêt est bien enfoncé.

Mise à jour du micrologiciel

Si vous rencontrez des problèmes, envisagez de mettre à jour votre micrologiciel.

Pour le DX3301-T0/EX3300-T0, téléchargez le dernier micrologiciel à partir du site Zyxel Support.

Extrayez le fichier téléchargé à l'aide de l'extracteur de votre système d'exploitation ou d'outils tels que WinZip ou 7-Zip.
Connectez-vous à l'interface graphique Web du routeur.
Naviguez vers Maintenance -> Firmware Upgrade, cliquez sur Browse (Parcourir) et sélectionnez le fichier .bin extrait.

Vérifiez vos voyants LED

Les voyants LED sont un bon indicateur de ce qui ne va pas avec votre appareil si vous rencontrez des problèmes. Consultez le tableau des voyants LED (section 2.3.1) pour savoir ce que l'appareil essaie de communiquer.

LED	COULEUR	ÉTAT	DESCRIPTION
Alimentation	Vert	Allumé	L'appareil est alimenté et prêt à fonctionner
		Clignotant	L'appareil est en phase d'autotest
	Rouge	Allumé	L'appareil a détecté une erreur lors de l'auto-test, ou il y a un dysfonctionnement de l'appareil.
		Clignotant	L'appareil est en train de mettre à jour le micrologiciel.
		Éteint	L'appareil n'est pas alimenté
DSL / Ethernet WAN	Vert	Allumé	La liaison VDSL / ASL est établie.
		Clignotement lent	L'appareil recherche une liaison VDSL ou ADSL.
		Clignotement rapide	L'appareil est en train d'initialiser la liaison VDSL ou ADSL.
Internet	Vert	Allumé	L'appareil dispose d'une connexion IP mais pas de trafic. L'appareil dispose d'une adresse IP WAN (statique ou DHCP), la négociation PPP s'est déroulée avec succès (le cas échéant) et la connexion DSL est établie.
		Clignotant	L'appareil envoie ou reçoit du trafic IP.
		Éteint	Il n'y a pas de connexion internet ou la passerelle est en mode ponté.
	Rouge	Allumé	L'appareil a tenté d'établir une connexion IP mais a échoué. Les causes possibles sont l'absence de réponse d'un serveur DHCP, l'absence de réponse PPPoE, l'échec de l'authentification PPPoE.
LAN 1-4	Vert	Allumé	L'appareil dispose d'une connexion Ethernet 10/100/1000 mbit/s réussie.
		Clignotant	L'appareil envoie ou reçoit des données vers/depuis le réseau local.
		Eteint	L'appareil n'a pas de connexion Ethernet avec le réseau local.
WLAN 2.4G/WPS	Vert	Allumé	Le réseau sans fil 2.4GHz est activé.
		Clignotant	L'appareil communique avec un client WiFi 2.4GHz.
		Eteint	La liaison est coupée ou désactivée.
	Ambre	Clignotant	L'appareil établit une connexion WPS avec un client WiFi 2,4 GHz.
WLAN 5G/WPS	Vert	Allumé	Le réseau sans fil 5GHz est activé.
		Clignotant	L'appareil communique avec un client WiFi 5GHz.
		Eteint	La liaison est coupée ou désactivée.
	Ambre	Clignotant	L'appareil établit une connexion WPS avec un client WiFi 5GHz.
Téléphone1,Téléphone2	Vert	Allumé	Un compte SIP est enregistré pour au moins un port téléphonique et il n'y a pas de message vocal dans le compte SIP correspondant.
		Clignotant	Le combiné d'un téléphone connecté au port téléphonique est décroché ou un appel entrant est en cours. Il n'y a pas de message vocal dans le compte SIP correspondant.
	Ambre	Allumé	Un compte SIP est enregistré pour le port téléphonique et il y a un message vocal dans le compte SIP correspondant.
		Clignotant	Le combiné d'un téléphone connecté au port téléphonique est décroché ou il y a un appel entrant. Il y a un message vocal dans le compte SIP correspondant.
		Éteint	L'appareil est éteint, la fonction VoIP n'est pas activée, le compte SIP n'est pas activé, le port téléphonique n'a pas de compte SIP enregistré.

Réinitialisation du DX3301/EX3300

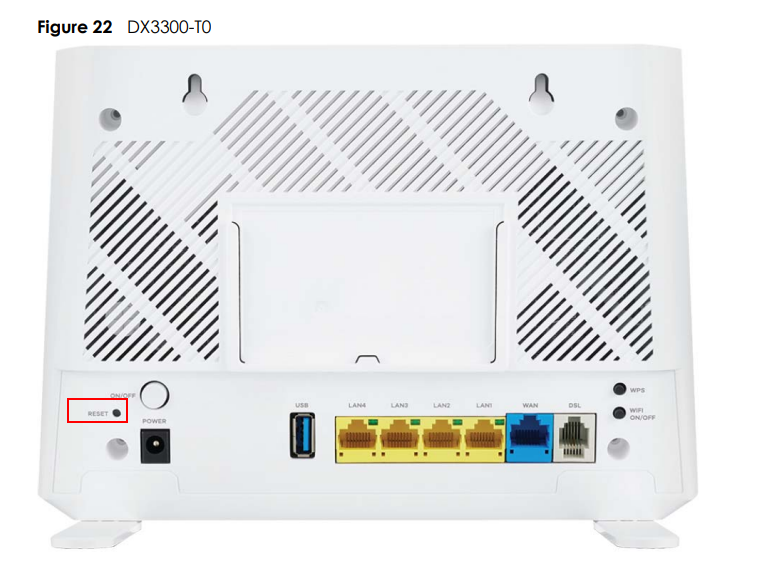

Si vous avez un problème qui ne peut être résolu par aucune autre astuce de cet article, il est fortement recommandé de réinitialiser vos appareils aux paramètres d'usine et de tout recommencer. C'est généralement la solution à 90 % des problèmes. Réinitialisez l'appareil en maintenant le bouton RESET enfoncé pendant 15 secondes lorsque l'appareil est allumé.
