Kettős WAN-átállás és terheléselosztás konfigurálása az USG FLEX H-n az FWA515 segítségével

A cikk célja, hogy technikai útmutatást nyújtson az automatikus átkapcsolással és opcionális forgalomelosztással rendelkező kettős WAN internet-hozzáférés megvalósításához. Ez a dokumentum a Zyxel USG FLEX 200H két WAN interfészének gyakorlati konfigurációját mutatja be a Nebula környezetben. Az elsődleges kapcsolat egy vezetékes ISP-kapcsolat, míg a második WAN egy Zyxel FWA5015 5G útválasztót használ. A hivatalos dokumentáció alapján a következő lépésenkénti konfigurációs folyamatot adjuk meg.

• Failover – második WAN (FWA515) használata tartalék csatornaként.
• Terheléselosztás — két WAN egyidejű működtetése WAN-tronkon keresztül.

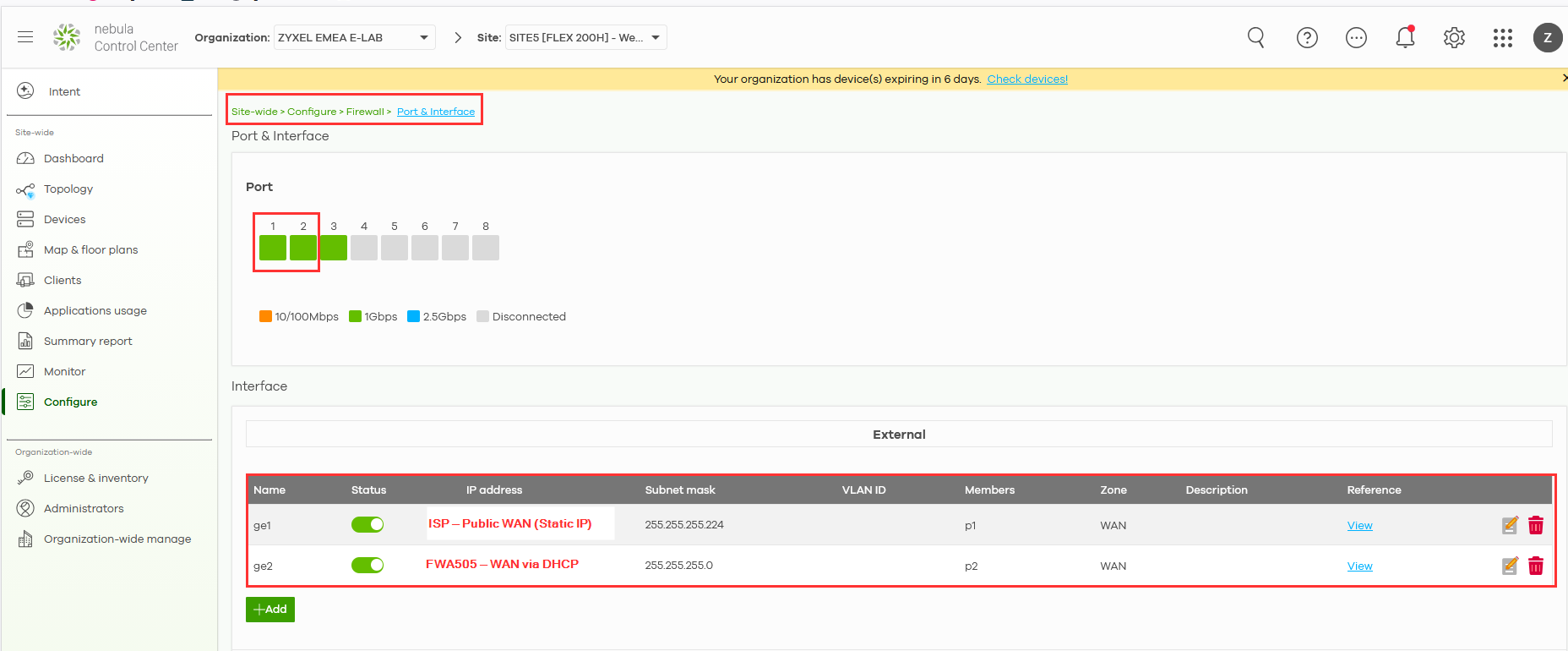

A Nebula fájlban lépjen a Site-wide > Configure > Firewall > Interface menüpontra, állítsa be a WAN1-et az ISP paramétereinek megfelelően, és konfigurálja a WAN2-t DHCP-kliensként, amikor az FWA505 útválasztó módban működik.

Elsődleges és tartalék WAN konfigurálása

Megjegyzés: A terheléselosztás és a trunk konfigurálása jelenleg csak a helyi webes felületről végezhető el, ezért a beállításhoz be kell jelentkeznie a készülék helyi GUI-jába.

Megjegyzés a terheléselosztási algoritmus kiválasztásáról

Gyakorlati forgatókönyvek a WAN-tartalékhoz

Ez a forgatókönyv leírja, hogyan kell konfigurálni egy tartalék WAN-kapcsolatot, ahol normál körülmények között az elsődleges WAN-kapcsolatot használják, és a másodlagos WAN-kapcsolat csak akkor aktiválódik automatikusan, ha az elsődleges kapcsolat meghibásodik. Ez egy általános és ajánlott beállítás azoknak az irodáknak, amelyek stabil és megszakításmentes internet-hozzáférést igényelnek.

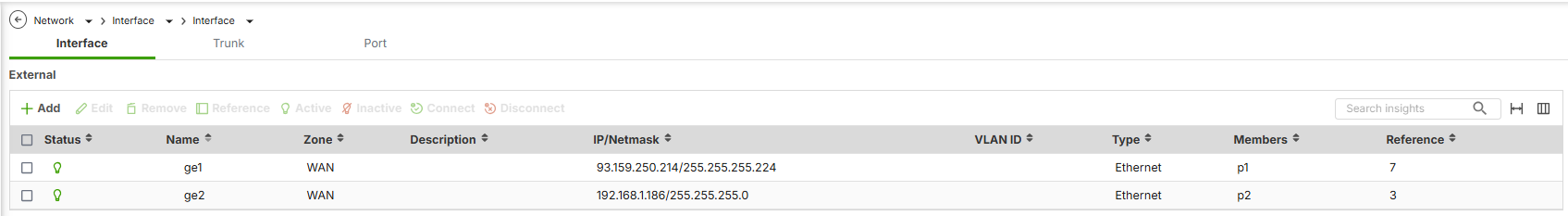

WAN interfészek ellenőrzése

A WAN-törzs konfigurálása előtt győződjön meg arról, hogy mindkét WAN-interfész megfelelően van létrehozva és aktív.

Menüút:
Hálózat → Interfész → Interfész

Ellenőrizze a következőket:

• Mindkét interfész (például ge1 és ge2) hozzárendelve van a WAN zónához

• Minden interfész rendelkezik érvényes IP-konfigurációval:

  • Statikus IP-cím, vagy

  • DHCP, az internetszolgáltatótól függően

• A fizikai portok csatlakoztatva vannak, és a kapcsolat állapota Up

Példa:

• ge1 (WAN) — elsődleges internetkapcsolat

• ge2 (WAN) — tartalék internetkapcsolat

Hozzon létre egy felhasználó által definiált WAN trönköt

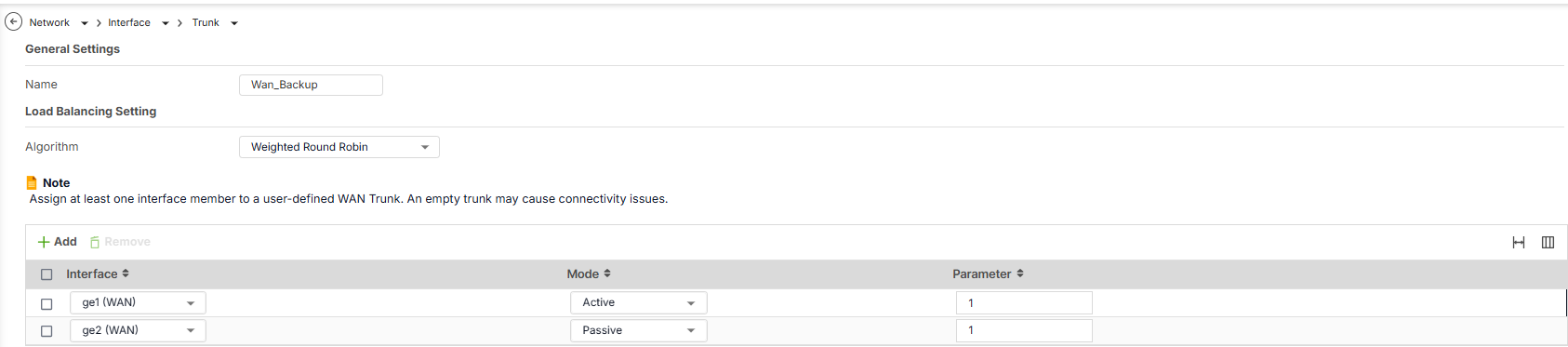

(2. kép: Trunk létrehozása és tagbeállítások)

Lépjen a következő helyre:
Hálózat → Interfész → Trunk

Kattintson a Hozzáadás gombra, és konfigurálja:

• Név: Wan_Backup

• Algoritmus: Súlyozott körkörös (WRR)

Adjon hozzá WAN interfészeket a trunkhoz:

• ge1 (WAN) → Mód: Aktív

• ge2 (WAN) → Mód: Passzív

Ez biztosítja, hogy a tartalék WAN csak akkor kerüljön használatra, ha az elsődleges WAN meghibásodik.

Gyakorlati forgatókönyvek a WAN terheléselosztáshoz

Túlcsordulási forgatókönyv

• Elsődleges WAN (WAN1): Korlátlan sávszélesség, előnyös a rendszeres forgalomhoz.
• Másodlagos WAN (WAN2): Mérhető kapcsolat, csak akkor használatos, ha az elsődleges hálózat meghaladja a 800 Mbps-t.
• Eredmény: A normál forgalom a WAN1-et használja, és csak a többletforgalom kerül át a WAN2-re, ami megtakarítást jelent a mérhető használat költségeiben.

Legkisebb terhelés elsőként forgatókönyv

• Több WAN-kapcsolat: Különböző sávszélesség-kapacitások.
• Eredmény: A forgalom dinamikusan a legkisebb terhelésű interfészre irányul, optimalizálva a rendelkezésre álló sávszélesség használatát és javítva a hálózat általános teljesítményét.

WAN terheléselosztás konfigurálása

• Navigáljon a hálózati interfészhez:
  • Lépjen a tűzfal konfigurációs felületének Hálózat szakaszába.
  • Válassza az Interfész, majd a Trunk lehetőséget.

• Hozzon létre felhasználó által definiált trönköt:
  • Kattintson a Hozzáadás gombra egy új trunk létrehozásához.
  • Válassza ki a terheléselosztási algoritmust.
• Terheléselosztási index beállítása:
  • Válassza ki a megfelelő terheléselosztási indexet (Bejövő, Kimenő vagy Összeg).
• Interfészek hozzáadása:
  • Adja hozzá a trönkbe felvenni kívánt WAN interfészeket.
  • Adja meg az egyes interfészek sávszélesség-korlátait.

Alapértelmezett trunk útválasztás beállítása:

• A felhasználó által definiált trunk létrehozása után lépjen a Hálózat szakaszba, és válassza az Interfész lehetőséget.
• Kattintson az Alapértelmezett trönkre, majd válassza ki a felhasználó által definiált trönkprofilt, hogy azt alapértelmezett WAN terheléselosztási politikaként állítsa be.
