Ez az oktatóanyag segít a Port-ek csomagjának a Link Aggregrationon keresztül történő csomagolásában!
Áttekintési lépések
Ez az oktatóanyag megmutatja, hogyan konfigurálhat egy 802.3ad LACP felületet, amely az USG több fizikai Port-es verzióját köti össze a sávszélesség szaporítása érdekében, vagy hogyan hozhat létre egy balance-alb interfészt, amely egy adott VLAN-t összeköt a több USG Port_s több PRD_NR_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_f_s_f_s_s_f_s_s_s_s_s_s_s_f_s_s_s_f_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_s_supress képpel
1. A 802.3ad konfigurálása (LACP mód)
- Jelentkezzen be az egységbe az IP-cím és az admin fiók hitelesítő adatainak megadásával (alapértelmezés szerint a felhasználónév „admin”, a jelszó „1234”).

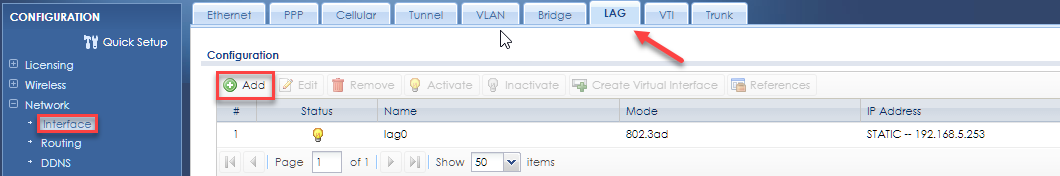

- Keresse meg a Hálózat> Interfész> LAG elemet, és adjon hozzá új felületet a „ Konfiguráció ” részhez
- Jelölje be az „ Interfész engedélyezése ” jelölőnégyzetet, állítsa az „ Interfész típusa ” „ Belső ” értékre , írjon be egy nevet, és válassza a megfelelő biztonsági zónát .
- Görgessen le a „ LAG Configuration ” ponthoz , változtassa meg a „ Mode ” beállítást „ 802.3ad ” értékre , változtassa meg az „ Xmit Hash Policy ” beállítást „ 2. rétegre ”, hogy csatlakoztassa a 2. réteget Switch, vagy a „ layer2 + 3 ” -hoz, hogy csatlakozzon az útválasztóhoz. vagy 3. réteg Switch
- Válassza ki a kívánt „ LACP sebességet ” (gyors) (másodpercenként) vagy lassú (minden 30 másodpercenként).
Válassza ki a kívánt Port-et, hogy tagja legyen a HACS-nak.
Görgessen le az „ IP-cím hozzárendelése ” és a „ DHCP-beállítások ” pontra a LAG-felület IP- és DHCP-beállításainak konfigurálásához, mielőtt végül az „ OK ” -ra kattint.
2. Az egyensúly-alb mód konfigurálása
- Jelentkezzen be az egységbe az IP-cím és az admin fiók hitelesítő adatainak megadásával (alapértelmezés szerint a felhasználónév „admin”, a jelszó „1234”).
- Keresse meg a Hálózat> Interfész> LAG elemet, és adjon hozzá új felületet a „ Konfiguráció ” részhez
- Jelölje be az „ Interfész engedélyezése ” jelölőnégyzetet, állítsa az „ Interfész típusa ” „ Belső ” értékre , írjon be egy nevet, és válassza a megfelelő biztonsági zónát .
- Görgessen le a „ LAG Configuration ” pontra, váltson a „ Mode ” -ra „ balance-alb ” -ra.
- Válassza ki a kívánt Port-et, hogy tagja legyen a helyi akciócsoportnak, és (ha kívánja).
Görgessen le az „ IP-cím hozzárendelése ” és a „ DHCP-beállítások ” pontra a LAG-felület IP- és DHCP-beállításainak konfigurálásához, mielőtt végül az „OK” -ra kattint.
- A VLAN megosztásához több USG Ports segítségével több Switches-en, kattintson a „ VLAN ” fülre, szerkessze a kívánt VLAN-t, és válassza az LAG interfészt „ Base Port ” -ként.
Megjegyzés : A 802.3ad (LACP) konfigurálásakor a Switch Port konfigurálását egy megfelelő hivatkozás-aggregációba kell állítania.
Csak egy Switch, de több Switch Port fájl is használható.
A Port sebességnek és duplexnek azonosnak kell lennie a Switch és az USG Port sávokon.
Legyen óvatos a Link Aggregation konfigurálásánál! A téves konfiguráció hurkokhoz vezethet, amelyek megbonthatják a hálózatot.
KB-00060
