Ez a lépésenkénti útmutató (beleértve a videót is) bemutatja, hogyan konfigurálhat VLAN-azonosítót az USG-eszközön [USG FLEX, ATP, VPN sorozatra is vonatkozik]. A videó egy sorozat része, amely bemutatja, hogyan konfigurálhat VLAN-t különböző Zyxel egységeken. Az útmutató lépésről lépésre elmagyarázza, hogyan kell konfigurálni egy USG-eszközt a VLAN-alhálózaton keresztüli kommunikációhoz.
Végigvezető lépések

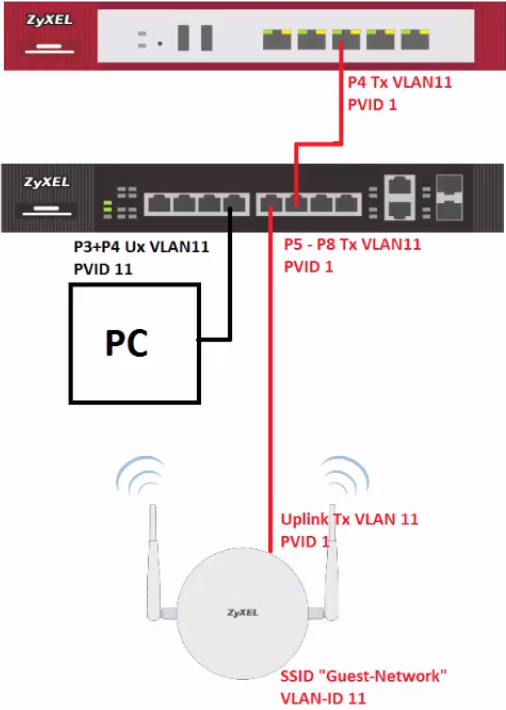

Itt egy grafikus topológia látható. Ez a cikk az USG konfigurálására és egy címkézett VLAN interfész beállítására összpontosít a 4-es porton:
3. Állítson be egy DHCP-t a VLAN-hoz
1. Új VLAN hozzáadása
Jelentkezzen be az egységbe egy IP-cím megadásával (alapértelmezés szerint „admin”, „1234”).
Navigáljon ide:
Konfiguráció > Hálózat > Interfész > VLAN
Kattintson a „VLAN” fülre, majd kattintson a „Hozzáadás” gombra.
2. Állítsa be a VLAN-t

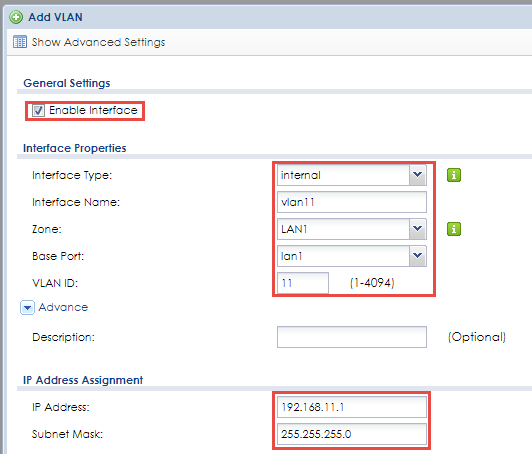

Mivel ez a VLAN interfész az Ön LAN-zónájában lesz, kérjük, válassza ki a „Belső”-t „Interfésztípus”-ként, válasszon egy megfelelő „Interfésznevet”, például „VLAN11”, válasszon egy kívánt LAN-zónát és Base Port-et, majd írja be a „VLAN ID”-t. 11, hogy egyezzen az Ön „Interfész nevével”
Válasszon egy kívánt „IP-címet”, amely nem ütközik a már meglévő alhálózataival
3. Állítson be egy DHCP-t a VLAN-hoz
Ha szükséges, beállíthat egy DHCP-kiszolgálót
Az „OK” gombra kattintva a VLAN be van állítva. A VLAN 11-es címkével rendelkező csomagokat most egy csatlakoztatott switch-ről kell továbbítani.
Megjegyzés: Csak USG portokon lehet címkézett VLAN-okat konfigurálni!
