Teszt forgatókönyvünk csomagokat fog rögzíteni a ping kérelmekhez a LAN1 192.168.1.35-től a LAN2 192.168.2.35-ig.
Lépésről lépésre útmutató
- Jelentkezzen be az USG webes felületére
- Keresse meg a Karbantartás> Diagnosztika> Csomagrögzítés lehetőséget

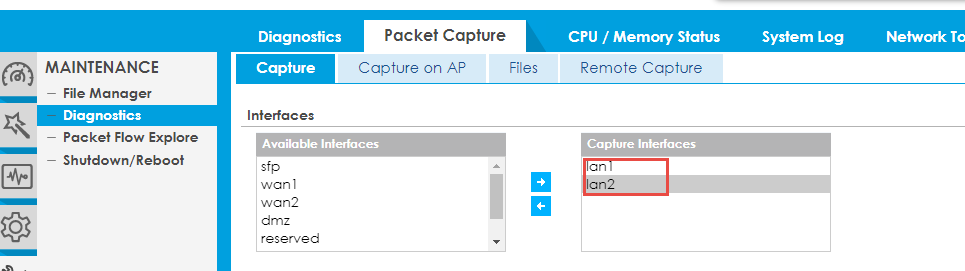

- Válassza ki a LAN1 és LAN2 interfészeket

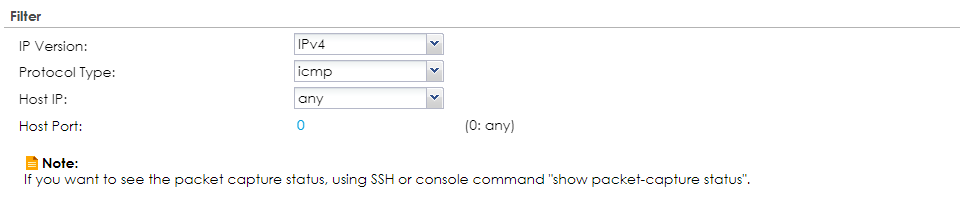

- A „Szűrő” részben válassza az IPv4 lehetőséget IP verzióként, az ICMP protokolltípust

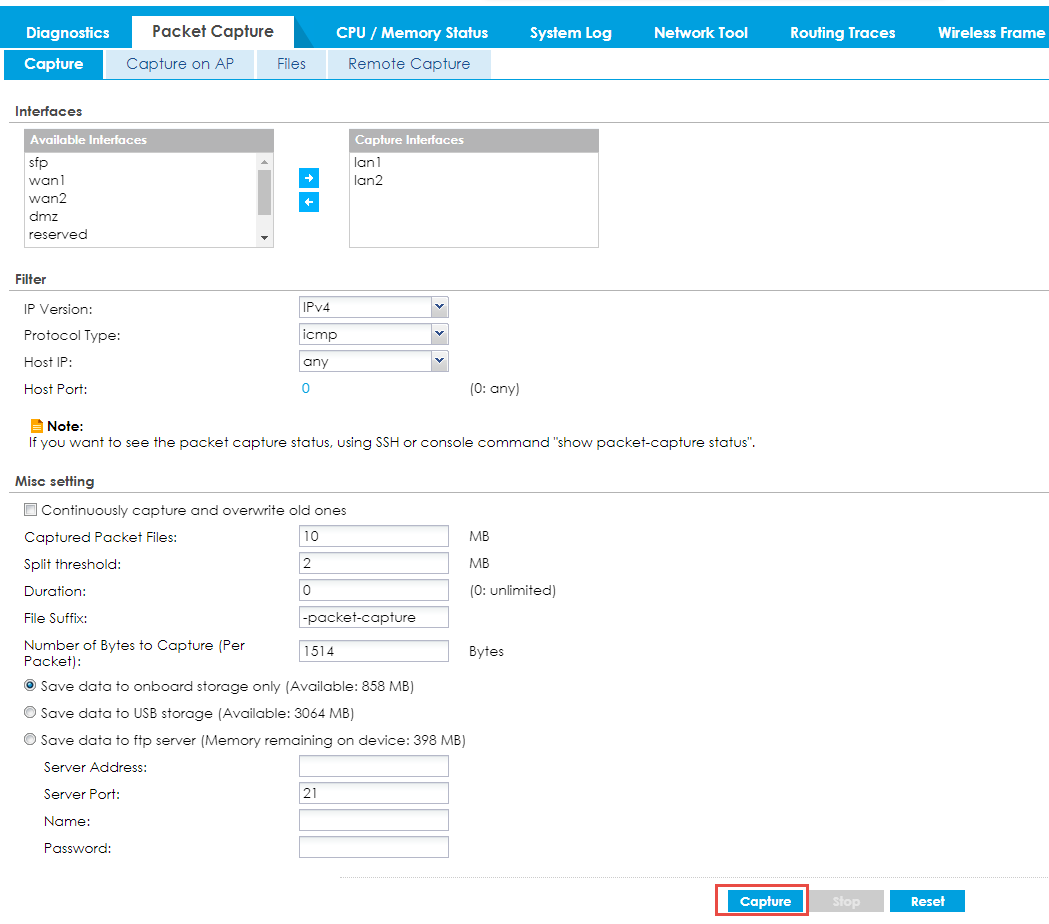

- A "Capture" gomb megnyomásával elindul a rögzítés. A rögzítés indításakor feltétlenül küldjön ping kéréseket

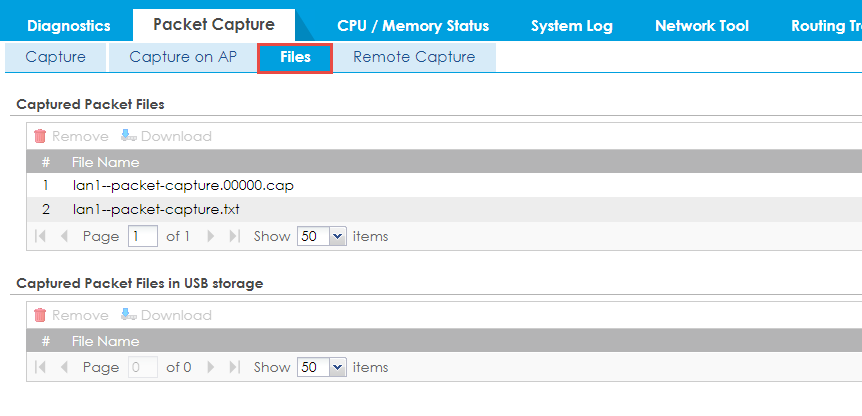

- A Stop gomb megnyomása után az egyes kezelőfelületekhez fájl található a Karbantartás> Diagnosztika> Csomagrögzítés> Fájlok részben

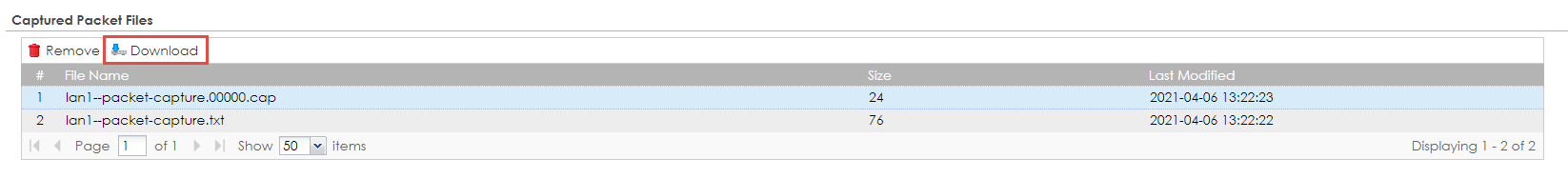

- Ezeket a fájlokat a letöltés után megnyithatja a Wireshark segítségével
Lehetőség van arra is, hogy a forgalmat a CLI interfészen keresztül rögzítse.
1. Jelentkezzen be az USG-be az SSH vagy a konzol segítségével egy olyan programmal, mint a Putty vagy a TeraTerm
2. Írja be a következő parancsot a CLI-n keresztül a csomag-rögzítés élő megjelenítéséhez:
Router# packet trace interface lan1 ip-proto icmp
3. Ugyanez a LAN2-n is megtehető a következő paranccsal:
Router# packet trace interface lan2 ip-proto icmp
