Ez egy példa arra, hogyan használhatjuk a ZyWALL/USG-t a 3G/LTE interfész WAN tartalék kapcsolatként történő konfigurálására, amely biztosítja, hogy a ZyWALL/USG folyamatos internetkapcsolatot nyújtson, amikor az elsődleges WAN interfész nem elérhető. A konfiguráció után további mobil szélessávú WAN kapcsolatot vagy redundáns kapcsolatot biztosíthat a maximális megbízhatóság érdekében.
A 3G/LTE interfész beállítása a ZyWALL/USG-n
1. Csatlakoztasson egy kompatibilis mobil szélessávú USB eszközt, hogy mobil adatkapcsolatot használhasson.

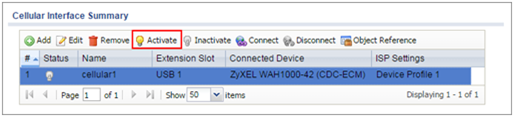

2. A ZyWALL/USG-n a csatlakoztatott eszköz automatikusan megjelenik a Cellular Interface Summary (Celluláris interfész összefoglaló) részben. Kattintson az „Activate” (Aktiválás) gombra, majd az oldal alján az „Apply” (Alkalmaz) gombra.
Configuration > Network > Interface > Cellular > Activate

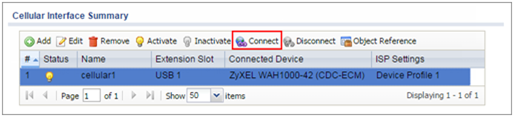

3. Az alapértelmezett Connectivity (Kapcsolódási) mód a Nailed-Up. A kapcsolatnak mindig aktívnak kell lennie a celluláris interfész aktiválása után. Kattintson az „Edit” (Szerkesztés) gombra, és a Connectivity szakaszban törölje a Nailed-Up jelölőnégyzetet, ha azt szeretné, hogy a ZyWALL/USG csak akkor létesítsen kapcsolatot, amikor forgalom van.
Configuration > Network > Interface > Cellular > ConnectConfiguration > Network > Interface > Cellular > Edit
A Trunk beállítása a ZyWALL/USG-n

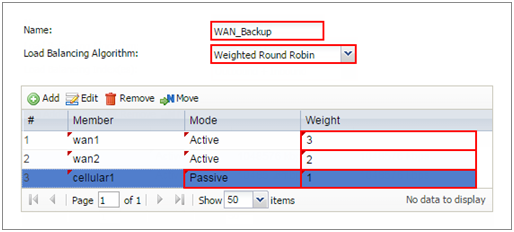

1. A ZyWALL/USG-n állítson be egy nevet a Trunk profil azonosításához, és állítsa a Load Balancing Algorithm (Terheléselosztási algoritmus) mezőt Weighted Round Robin értékre.
Adja hozzá a wan1-et és írjon be 3-at a Weight (Súly) oszlopba. Adja hozzá a wan2-t és írjon be 2-t a Weight oszlopba. Adja hozzá a cellular1-et, módosítsa a Mode-ot Passive (Passzív) módra, és írjon be 1-et a Weight oszlopba. Kattintson az OK gombra a konfigurációs képernyőhöz való visszatéréshez.
Configuration > Network > Interface > Trunk > User Configuration > Add Trunk
2. A konfigurációs képernyőn lépjen az alapértelmezett WAN Trunk szakaszhoz, válassza a User Configured Trunk (Felhasználó által konfigurált trunk) lehetőséget, és válassza ki az újonnan létrehozott trunkot a legördülő listából. Kattintson az Apply (Alkalmaz) gombra.

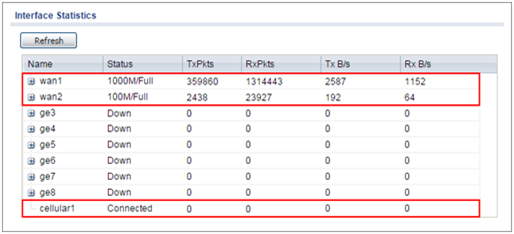

Configuration > Network > Interface > Trunk > Default WAN Trunk > User Configured Trunk1. Ellenőrizze az Interface Statistics (Interfész statisztikák) állapotát, amikor a wan1 és wan2 kapcsolatok aktívak. Látható, hogy mindkét wan1 és wan2 állapota aktív, a Tx B/s a küldési sebességet, az Rx B/s pedig a fogadási sebességet mutatja; a cellular1 állapota csatlakoztatott, de ezen az interfészen nincs forgalom.
Monitor > Interface Status > Interface Statistics

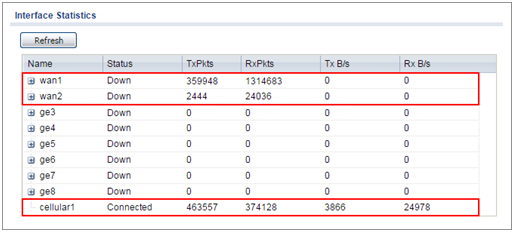

2. Miután mindkét wan1 és wan2 kapcsolatot megszakították, látható, hogy mindkét wan1 és wan2 állapota leállt, és ezen két interfészen nincs forgalom. A tartalék cellular1 állapota csatlakoztatott, és az összes forgalom ezen az interfészen halad át.
Monitor > Interface Status > Interface StatisticsMi hibázhat?
Ha nincs forgalom a celluláris interfészen, amikor a többi interfész nem elérhető, kérjük, győződjön meg arról, hogy kompatibilis mobil szélessávú eszköz van telepítve vagy csatlakoztatva. Emellett ellenőrizze, hogy a celluláris interfész engedélyezve van-e, és hogy a felhasználónév, jelszó és PIN-kód helyesen, a megfelelő kis- és nagybetűkkel van-e konfigurálva.
