Zywall / USG - WAN csomagtartó terheléselosztás

A csomagtartó áttekintése
Használjon csomagtartókat a WAN forgalom terhelésének kiegyenlítéséhez az általános hálózati teljesítmény és megbízhatóság növelése érdekében. A terheléselosztás elosztja a forgalom terhelését több interfész között. Ez lehetővé teszi a szolgáltatás minőségének javítását és a sávszélesség maximális kihasználását több ISP-kapcsolathoz.

Lehet, hogy van két internetkapcsolata különböző sávszélességgel. Beállíthat egy olyan csomagtartót, amely átterjedést vagy súlyozott kerek vörösberendezés-terheléselosztást használ, így az időérzékeny forgalom (például videó) általában a nagyobb sávszélességű felületen megy keresztül. Más forgalom esetén érdemes lehet a legkevesebb terhelés első terhelésének kiegyenlítése, hogy kiegyenlítse a forgalom terhelését.

Terheléselosztó algoritmusok

A következő szakaszok leírják a terheléselosztási algoritmusokat, amelyeket a Zyxel Device használhat annak eldöntésére, hogy a forgalom melyik felületét használja (a LAN-ból) egy munkamenethez.

Először a legkevesebb terhelés

A legkevesebb terhelésű első algoritmus az egyes csomagtartó-felületek aktuális (vagy legutóbbi) kimenő sávszélesség-felhasználását használja terheléselosztási indexként (terheléselosztási indexekként), amikor döntést hoz arról, hogy mely felületre terjesztik az új munkamenetet. A kimenő sávszélesség kihasználtságát úgy határozzuk meg, mint a rendelkezésre álló kimenő sávszélesség alatt mért kimenő teljesítményt.

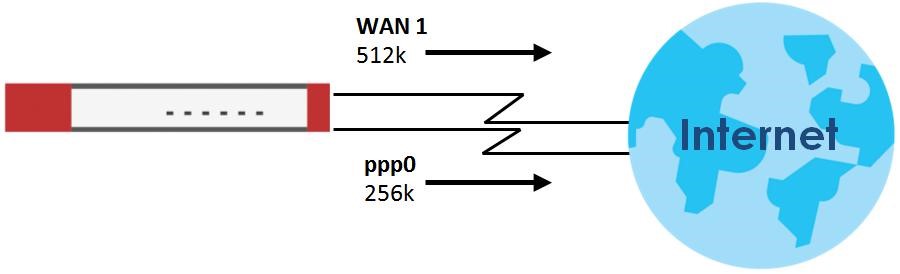

Itt a Zyxel eszköznek két WAN interfésze van az internethez csatlakoztatva. A WAN 1 és a WAN 2 konfigurált elérhető kimenő sávszélessége 512K és 256K.

A kimenő sávszélesség kihasználtságát használják terheléselosztási indexként. Ebben a példában a WAN 1 mért (jelenlegi) kimenő teljesítménye 412K, és a WAN 2 198K. A Zyxel-eszköz kiszámítja a terheléselosztási indexet az alábbi táblázat szerint.

Mivel a WAN 2 kisebb terheléselosztási indexe (azaz kevésbé hasznosítva, mint a WAN 1), a Zyxel eszköz a következő új munkamenet forgalmat a WAN 2 útján küldi el.

Súlyozott kerek vörösbegy

A Round Robin ütemezési szolgáltatások sorba állnak rotációs alapon, és csak akkor aktiválódnak, ha egy interfész több forgalommal rendelkezik, mint képes kezelni.

A sor megadott sávszélességet kap, függetlenül az interfész bejövő forgalmától. Ez a sor ezután a lista hátuljába kerül. A következő sor azonos mennyiségű sávszélességet kap, majd a lista végére lép; és így tovább, a használt sorok számától függően. Ez hurkoló módon működik, amíg a sor üres.

A súlyozott kerek robin (WRR) algoritmus leginkább akkor alkalmazható, amikor a két WAN interfészhez beállított sávszélesség eltér. A WAN interfészekhez súlyokat rendelnek, és a nagyobb súlyú interfésznek nagyobb esélye van a forgalom átvitelére, mint a kisebb súlyú interfésznél.

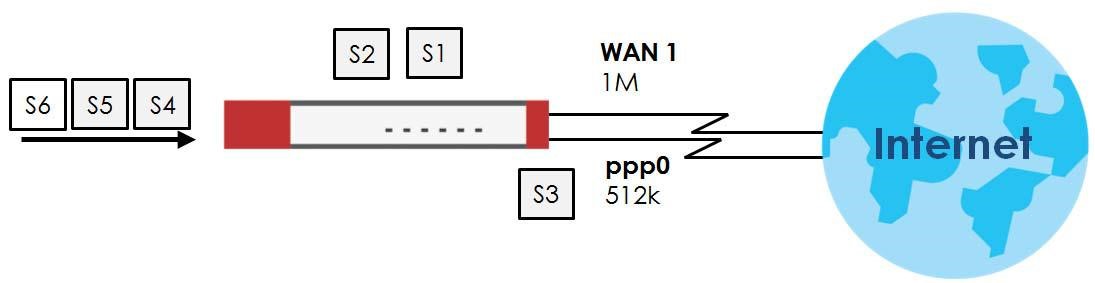

Például az alábbi ábrán a WAN1 konfigurált elérhető sávszélessége 1M, a WAN2 pedig 512K. Beállíthatja a Zyxel eszközt a hálózati forgalom elosztására a két interfész között úgy, hogy a wan1 és a wan2 súlyát 2-re és 1-re állítja. A Zyxel-eszköz két új munkamenet forgalmát rendeli a wan1-hez és egy munkamenet forgalmát a wan2-hez 3 új munkamenet minden egyes fordulójában.

spillover

A terheléskiegyenlítő algoritmus hálózati forgalmat továbbít a törzstagok listájának első felületére, amíg el nem éri a felület maximálisan megengedhető terhelését, majd az új munkamenetek felesleges hálózati forgalmát a törzstagok listájának következő felületére küldi. Ez mindaddig folytatódik, amíg több tag interfész és forgalom érhető el rajtuk keresztül.

Tegyük fel, hogy az első csomagtartó interfész korlátlan hozzáférésű internetkapcsolatot használ, a második pedig a felhasználás számlázza. A spillover terheléskiegyenlítés csak a második interfészt használja, ha a forgalmi terhelés meghaladja az első interfész küszöbértékét. Ez teljes mértékben kihasználja az első interfész sávszélességét az internethasználati díjak csökkentése és az interfész túlterhelésének elkerülése érdekében.

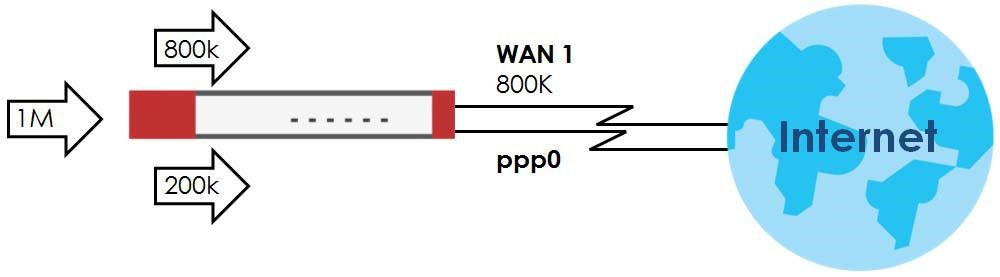

Ebben a példában az első interfész felső küszöbértéke 800K. A Zyxel eszköz új szekciók hálózati forgalmát küldi, amely meghaladja ezt a határértéket a másodlagos WAN interfészhez.

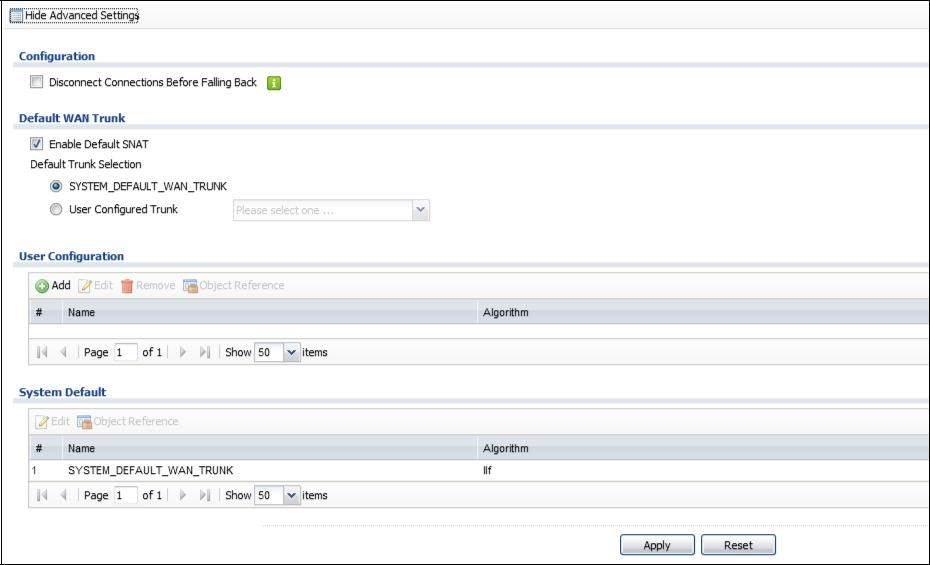

• A csomagtartó összesítő képernyője



Kattintson a Konfiguráció> Hálózat> Interfész> Trunk elemre a Trunk képernyő megnyitásához.
A csomagtartó-összefoglaló képernyő felsorolja a konfigurált fővonalakat és a terheléselosztási algoritmust, amelyek mindegyikét konfigurálták a használatra.

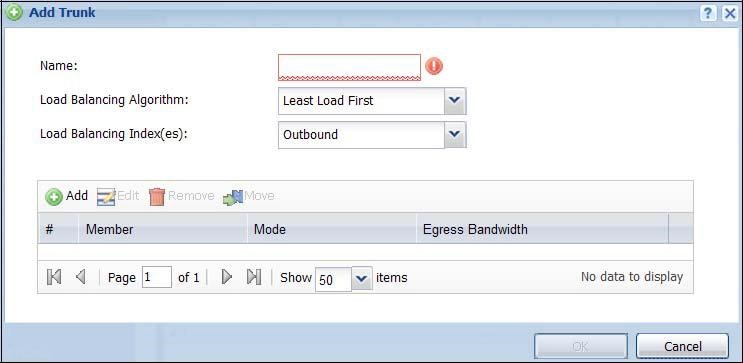

• Felhasználó által meghatározott csomagtartó konfigurálása



Kattintson a Konfiguráció> Hálózat> Interfész> Trunk elemre, a Felhasználói konfigurációs táblázatban kattintson a Hozzáadás (vagy a Szerkesztés ) ikonra a következő képernyő megnyitásához.
Ezzel a képernyővel hozhat létre vagy szerkeszthet WAN-törzs bejegyzést.

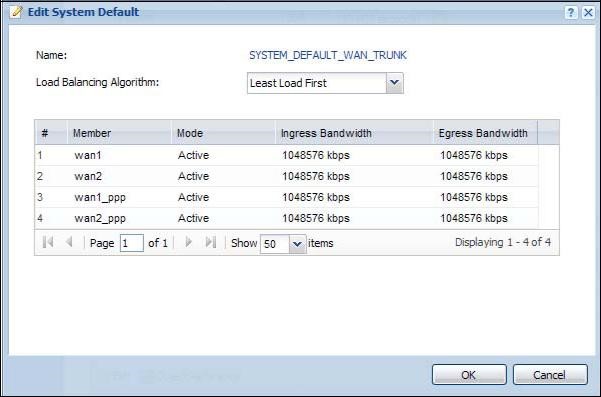

• A rendszer alapértelmezett csomagtartójának konfigurálása



A Konfiguráció> Hálózat> Interfész> Csomagtér képernyőn és a Rendszer alapértelmezés szakaszban válassza ki az alapértelmezett csomagtartó bejegyzést, majd kattintson a Szerkesztés gombra a következő képernyő megnyitásához.
Ezzel a képernyővel módosíthatja a terheléskiegyenlítő algoritmust, és megtekintheti a sávszélesség-elosztásokat az egyes tag-interfészek számára.

Megjegyzés : A rendelkezésre álló sávszélességet egyenlően osztják el minden tag felülettel, és nem szabad megváltoztatni az alapértelmezett törzsnél.

KB-00254
