Dit artikel laat zien hoe u Zyxel Layer 3 switches zoals de GS2220, XS3800, XMG1930, XS1930, XGS2220 en Dante AV System kunt configureren. (Audio Video over IP)

Dante is de evolutie van AV-systemen en converteert alle voorgaande verbindingstypes in één. Dante levert veel betere prestaties en maakt deze systemen gebruiksvriendelijker, gemakkelijker uit te breiden en minder duur in gebruik.

Inhoud

1.IGMP-configuratie
2.DiffServ DSCP inschakelen
3.Switch configuratie (GS2220 en XS3800)
4.Switch configuratie (XMG1930, XS1930 en XGS2220)

1. IGMP-configuratie

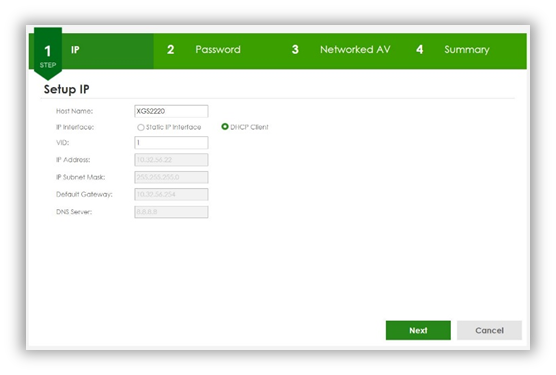

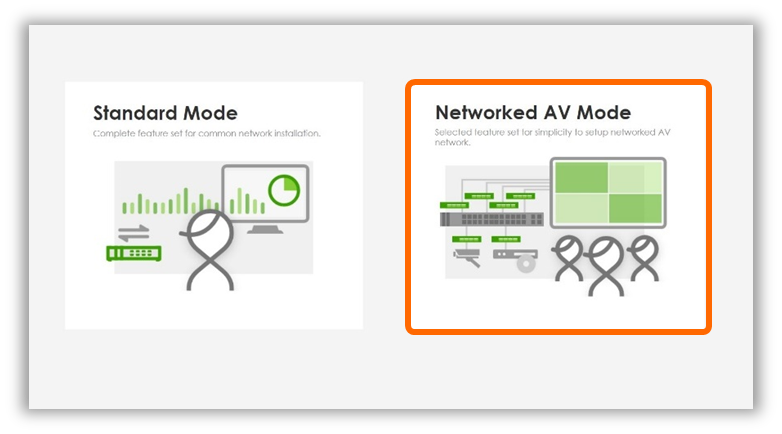

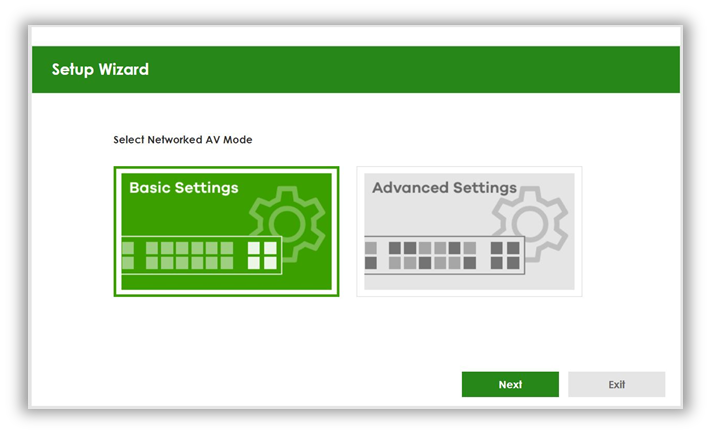

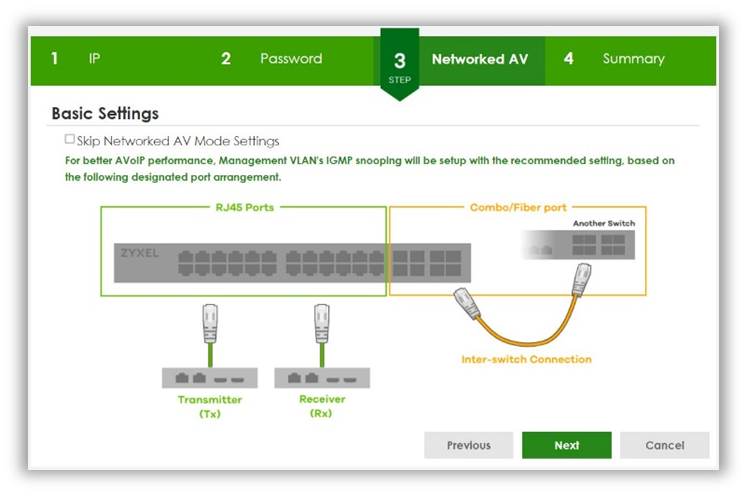

Ga naar de WebGUI van de switch en kies "Network AV Mode" -> "Basic Settings" en druk op "Next".

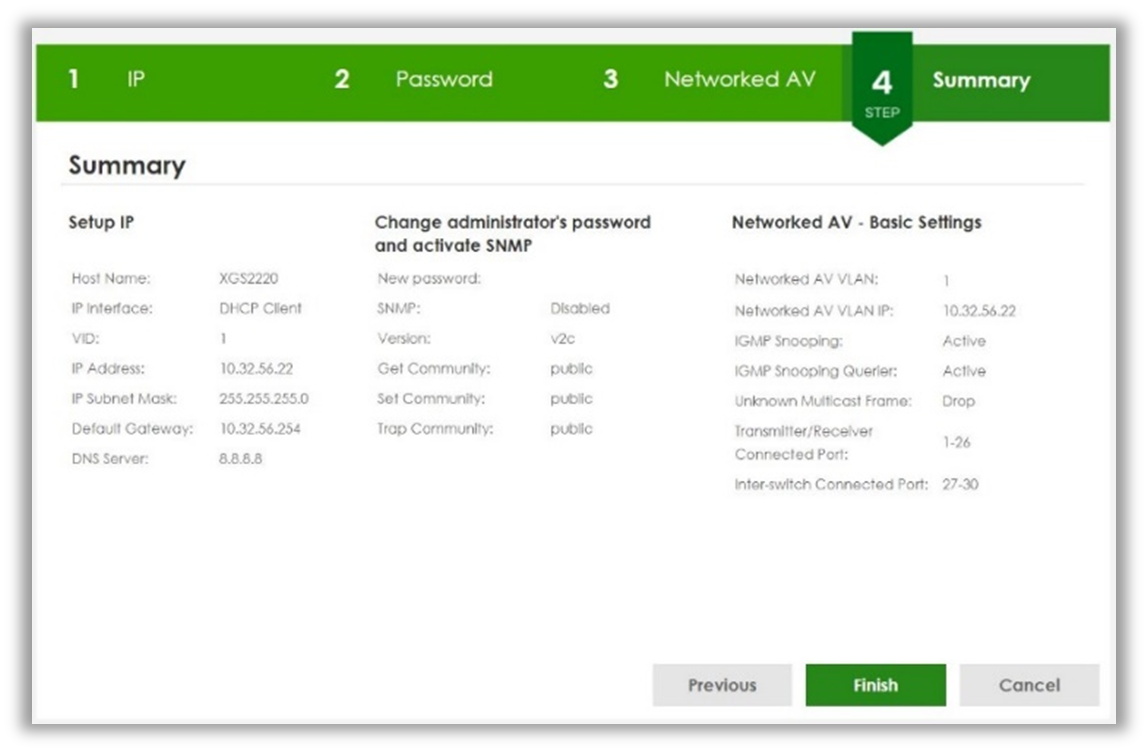

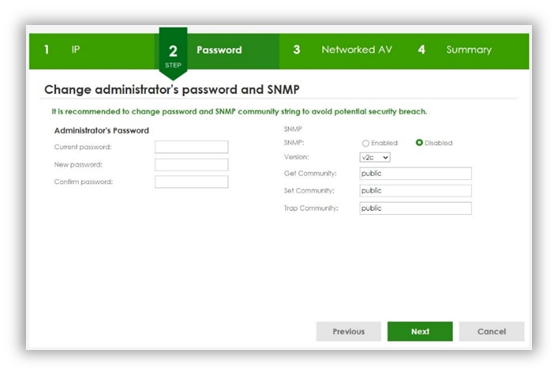

Wij raden u aan het standaard wachtwoord te wijzigen in een complexer wachtwoord. Als u van plan bent dit later te doen, kunt u de "Wachtwoord" en "IP" instellingen overslaan door op "Volgende" te klikken, naar "Samenvatting" gaan en op "Voltooien" drukken.

Dante Audio over IP applicatie vraagt om DiffServ Qos te gebruiken in de netwerkswitch voor het beheer van het verkeer, en PTP multicast groep wordt gebruikt voor de synchronisatieklok om problemen met audiovertraging te voorkomen.

2. DiffServ DSCP inschakelen

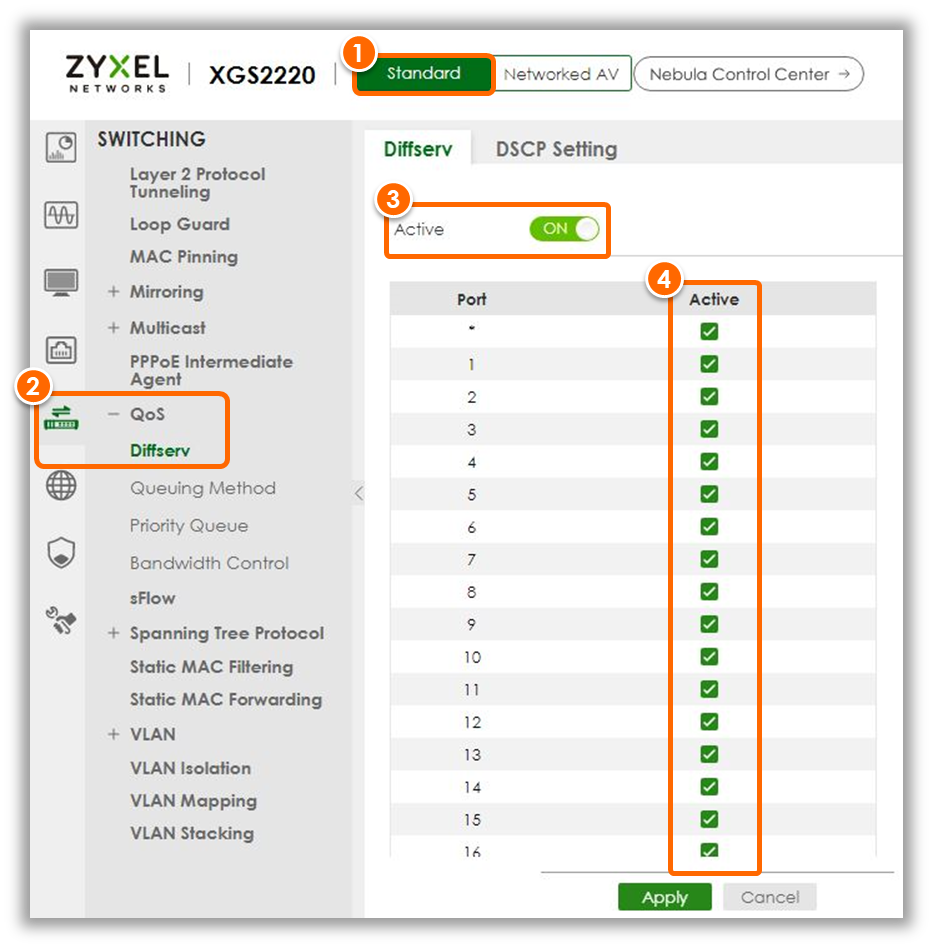

1. Ga naar WebGUI en selecteer"Standaard" modus.

2. Selecteer Schakelen > QoS > Diffserv

3. Diffserv Schakel naar positie Actief

4. Activeer Diffserv voor alle poorten

Pas daarna de wijzigingen toe door op de knop "Apply" (toepassen) te klikken.

3. Switch configuratie (GS2220 en XS3800)

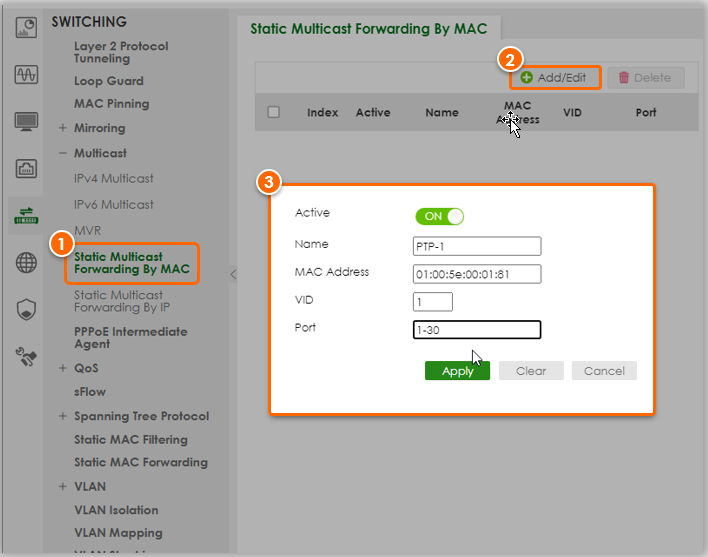

Statische Multicast toevoegen per MAC

1. Ganaar Switching > Multicast > Static Multicast Forwarding by MAC

2. Klik op de knop Toevoegen/Bewerken om Static Multicast-adres toe te voegen

3. Configureer PTP multicast adres

• Actief: Op
• MAC-adres: Multicast adres
• VID: Audio VLAN
• Poort: Alle poorten

  Om de wijzigingen toe te passen, klikt u op "Toepassen".

Maak PTP multicast-adresbereik aan zoals hieronder

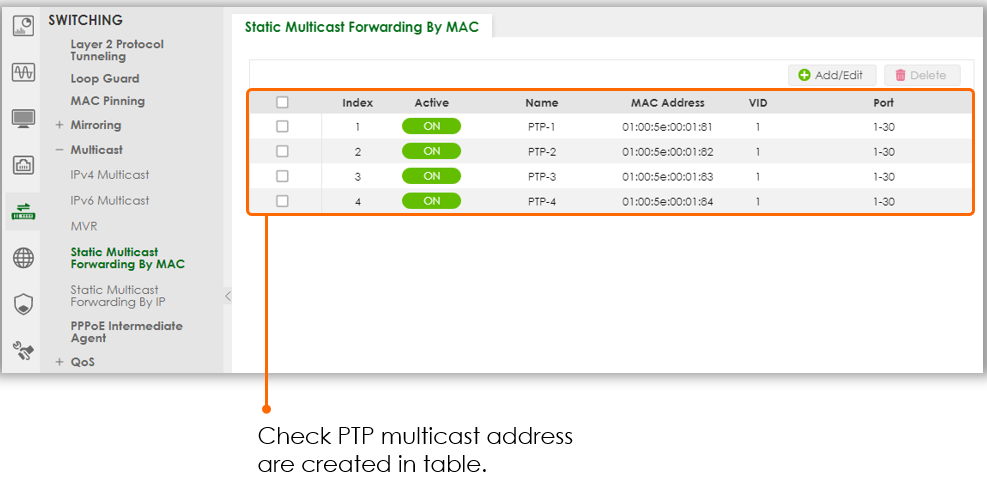

Instelling controleren

4. Schakelaarconfiguratie (XMG1930, XS1930 en XGS2220)

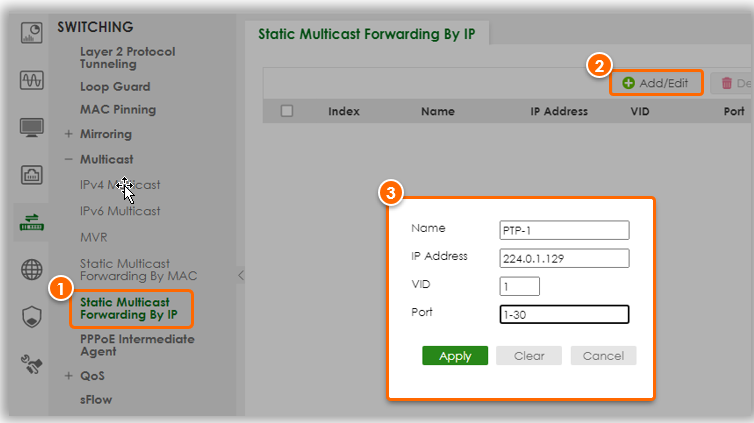

1. Ganaar Switching > Multicast > Static Multicast Forwarding by IP

2. Klik op de knop Toevoegen/Bewerken om Statische Multicast-adresvermeldingen toe tevoegen

3. Configureer PTP multicast adres

• IP-adres: Multicast IP-adres
• VID: Audio VLAN
• Poort: Alle poorten

Klik op "Toepassen" om de wijzigingen toe te passen

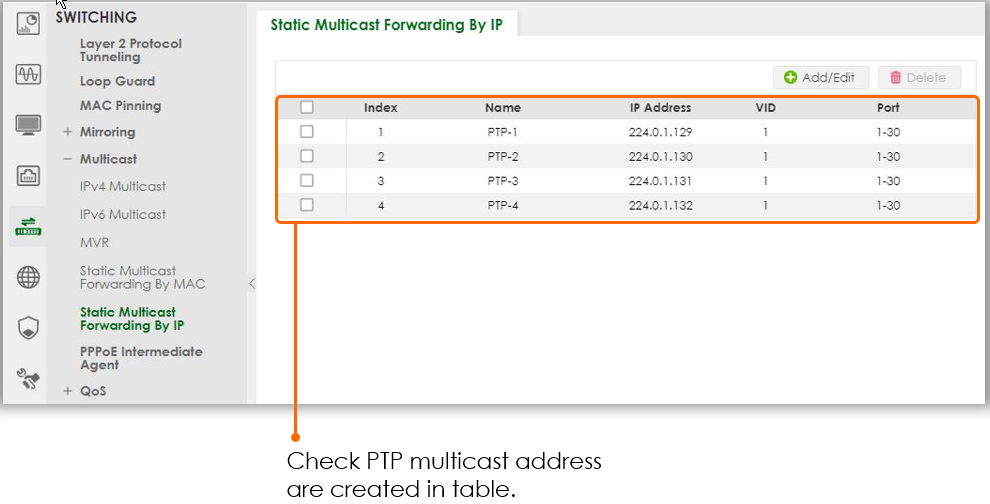

Maak een PTP multicast adresbereik aan zoals hieronder

Instellingcontroleren
