1) Scenario

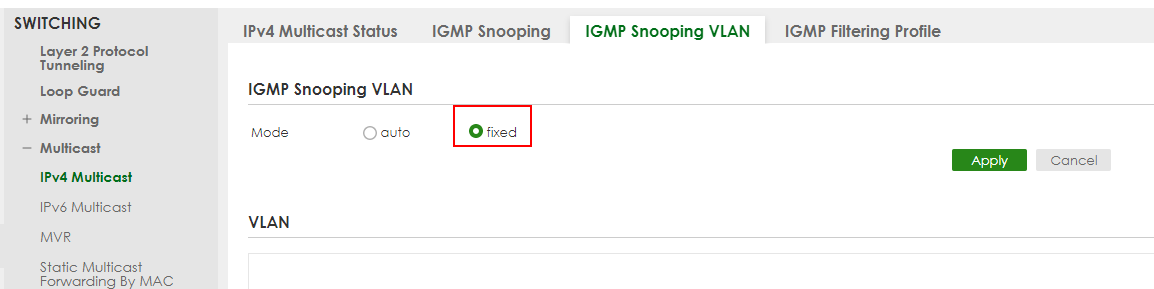

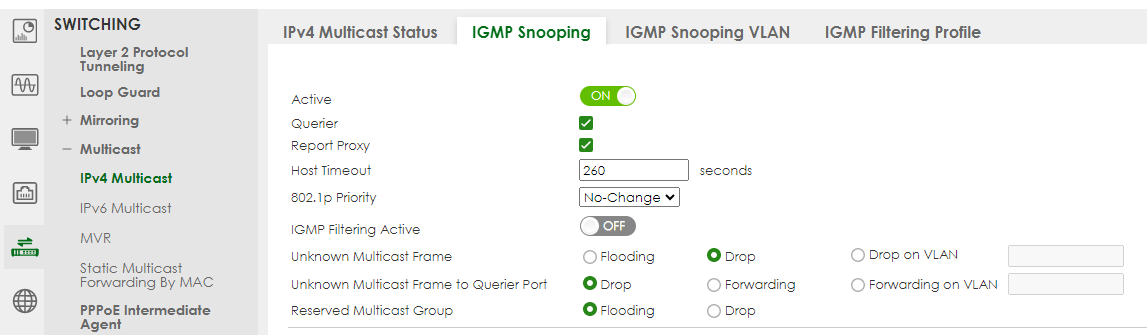

Ik wil een XGS3700-switch instellen als querier en IGMP Snooping alleen implementeren op VLAN10. Dit zijn mijn instellingen:

Vervolgens heb ik mijn PC aangesloten op poort 1 op VLAN10, maar op de een of andere manier ontvangt hij geen IGMP General Query-pakketten van de switch, waardoor mijn multicast-streams verouderen.


Waarom ontvangt mijn pc onder VLAN10 geen algemene query's?


1.2 Oplossing

Als we IGMP Snooping in een bepaald VLAN willen repareren, moet er een interface IP zijn voor het VLAN om de General Query pakketten naartoe te sturen.

In dit geval is er geen interface IP geconfigureerd voor VLAN10.

Navigeer naar:

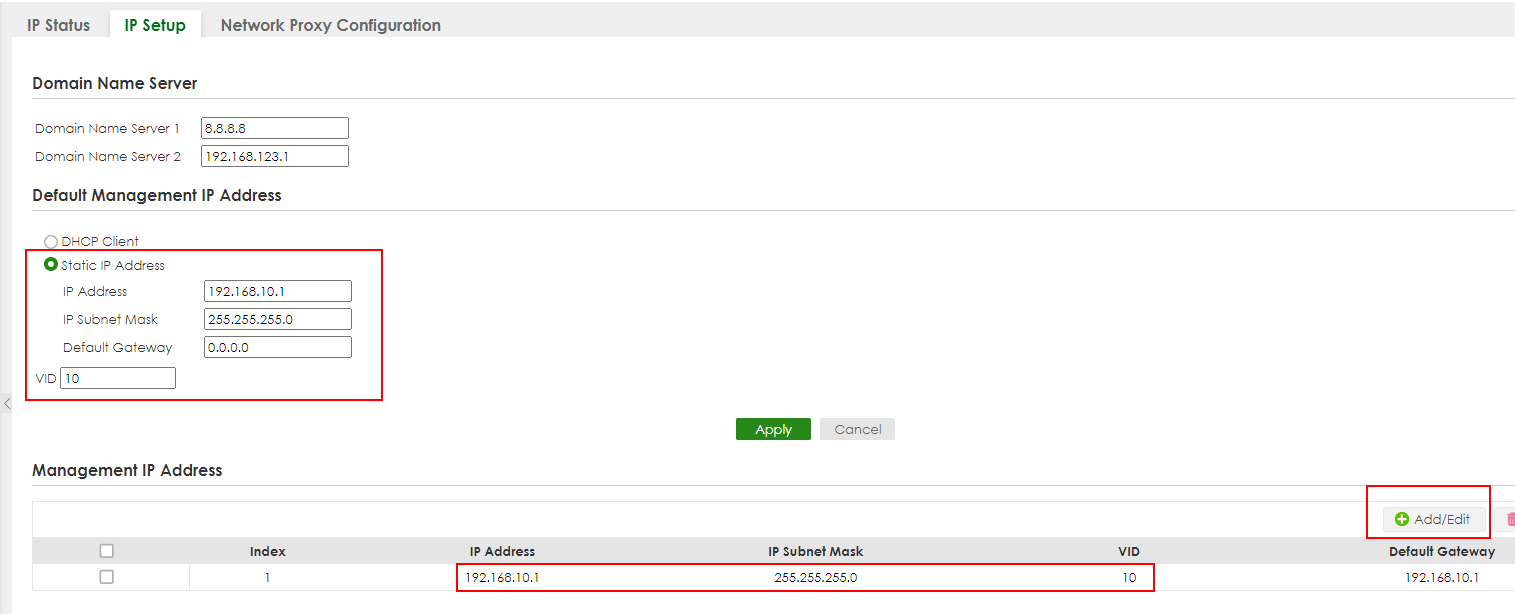

SYSTEM > IP Setup > Default Management IP Address

Stel een statisch adres in op VLAN10 (we nemen 192.168.10.1 omdat er geen VLAN10 is geconfigureerd):

SYSTEM > IP Setup > Management IP Address

Configureer vervolgens het IP-adres van Management dat bereikbaar is op VLAN10:


Verificatie:

Aangezien interface IP is ingesteld voor VLAN10, zal elk apparaat IGMP General Query-pakketten met bron 192.168.10.1 ontvangen.


2) Scenario Legacy GUI

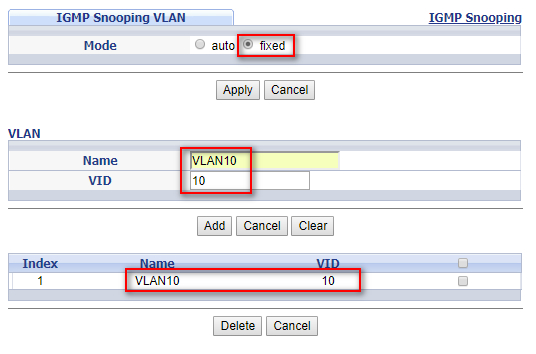

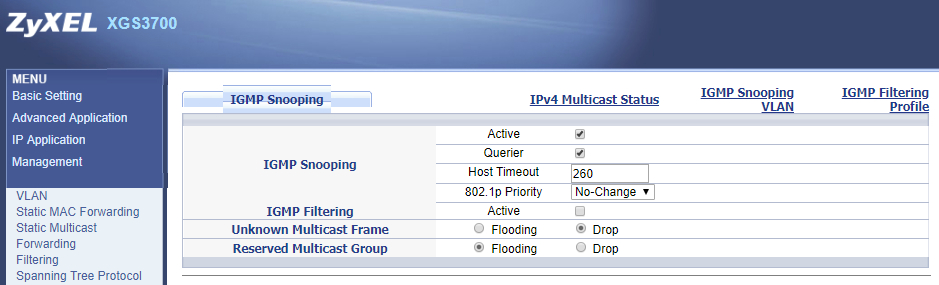

Ik wil een XGS3700-switch instellen als de querier en IGMP Snooping alleen implementeren op VLAN10. Dit zijn mijn instellingen:

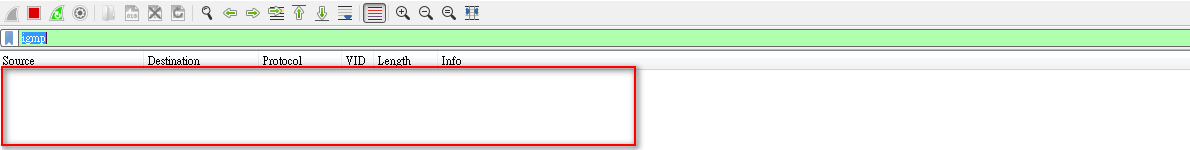

Vervolgens heb ik mijn pc aangesloten op poort 1 op VLAN10, maar op de een of andere manier ontvangt hij geen IGMP General Query-pakketten van de switch, waardoor mijn multicast-streams verouderen.


Waarom ontvangt mijn pc onder VLAN10 geen algemene query's?


Stap voor stap handleiding:

Als we IGMP Snooping in een bepaald VLAN willen repareren, moet er een interface IP zijn voor het VLAN om de General Query-pakketten naartoe te sturen.

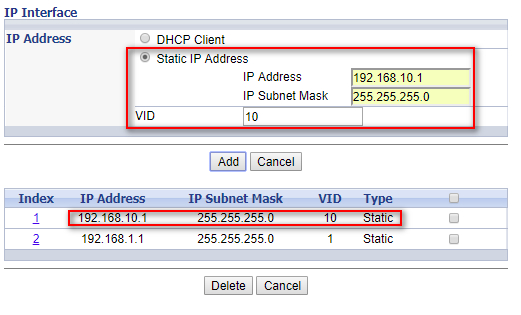

In dit geval is er geen interface IP geconfigureerd voor VLAN10.2018-11-20_105945.jpg

We kunnen dus een statisch IP 192.168.10.1 instellen voor VLAN10 in "Basisinstellingen -> IP-instellingen".


Verificatie:

Aangezien interface IP is ingesteld voor VLAN10, zal elk apparaat IGMP General Query-pakketten met bron 192.168.10.1 ontvangen.
