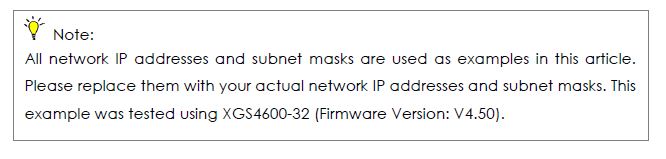

Belangrijke mededeling: |

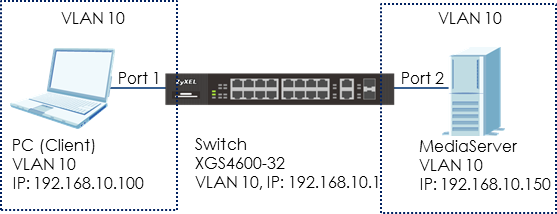

Het voorbeeld laat beheerders zien hoe ze IGMP Snooping kunnen configureren voor multicast-clients en streamingservers in hetzelfde VLAN.
Wanneer de MediaServer de stream multicast, stelt IGMP Snooping de switch in staat om multicastgroepen te leren zonder dat de gebruiker elke switch handmatig hoeft te configureren.
Dit voorkomt dat de schakelaar multicast-streams overspoelt op poorten die geen leden hebben voor deze multicast-adressen.
IGMP Snooping configureren voor multicast-clients in hetzelfde LAN
1. Configureer schakelaar-1
a) Configureer VLAN10 op (raadpleeg het onderwerp: 2.1 Hoe configureer je de switch om verkeer tussen afdelingen te scheiden).

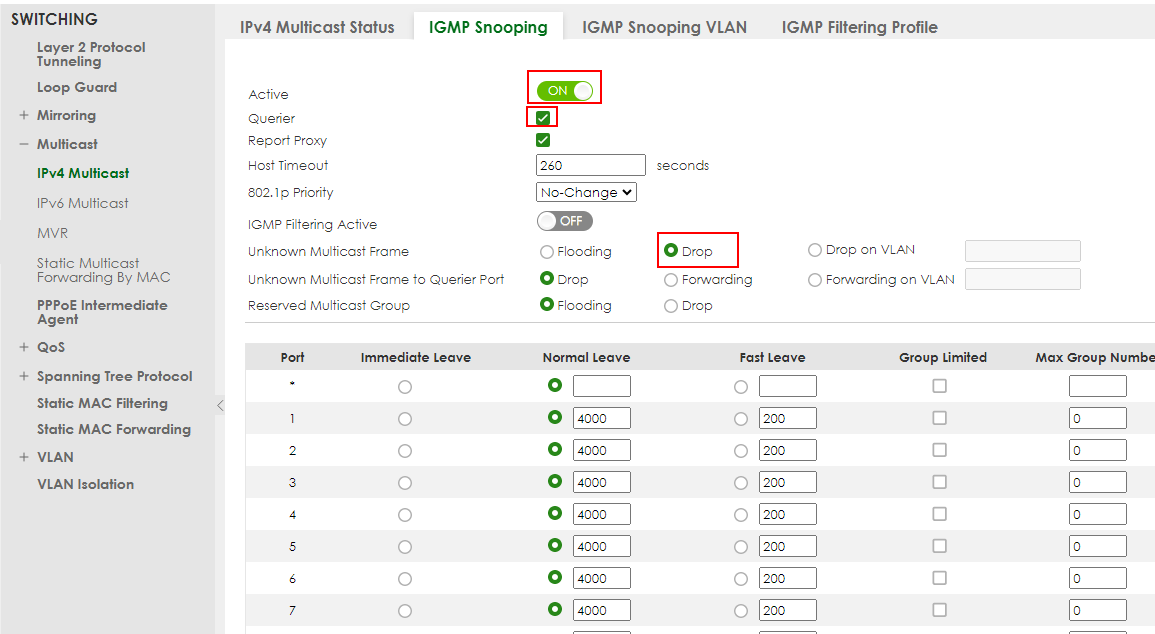

b) Configureer IGMP Snooping: Ga naar de web GUI en ga naar:
SWITCHING > Multicast > IPv4 Multicast > IGMP Snooping
Vink het vakje "Active" aan en selecteer Unknown Multicast Frame to Drop. Vink Querier aan. Klik op "Apply" (toepassen).
Voor OLD GUI ----> Menu > Geavanceerde toepassing > Multicast > IPv4 Multicast > IGMP Snooping
2. Test het resultaat
- Speel de stream af op de MediaServer met het Multicast IP-adres 239.1.1.1.
- Laat de PC een IGMP join bericht sturen voor 239.1.1.1.
- Ga naar:

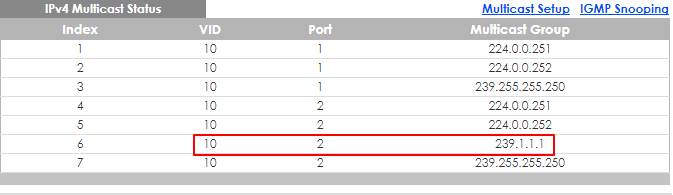

SWITCHING > Multicast > IPv4 Multicast > IPv4 Multicast Status
PC verbonden met poort 2 sluit zich aan bij Multicast-groep-239.1.1.1.
Old GUI ----> Menu > Advanced Application > Multicast > IPv4 Multicast.
KB-00313
