Het voorbeeld laat beheerders zien hoe ze IGMP-routing kunnen configureren op de Zyxel Layer 3 switch. Dit is nodig wanneer de multicast-clients zich in een ander LAN of VLAN bevinden dan de streamingserver.

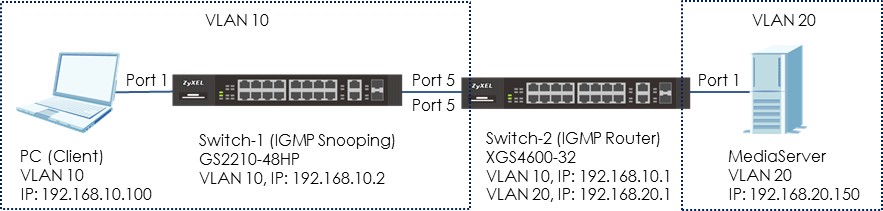

IGMP-routing configureren voor multicast-clients in verschillende VLAN's

1) IGMP-multicastroutering configureren

1.Configureer Switch-1

1. Configureer VLAN10 op Switch-1. (Raadpleeg het onderwerp: 2.1 Hoe configureer je de switch om verkeer tussen afdelingen te scheiden)

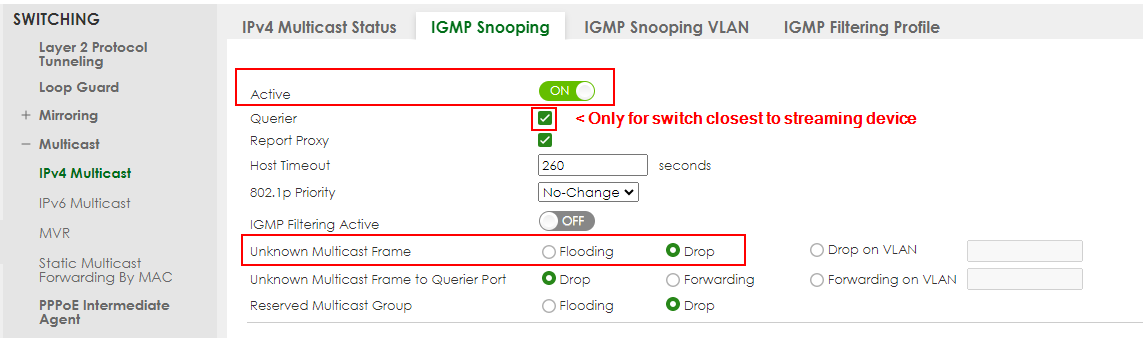

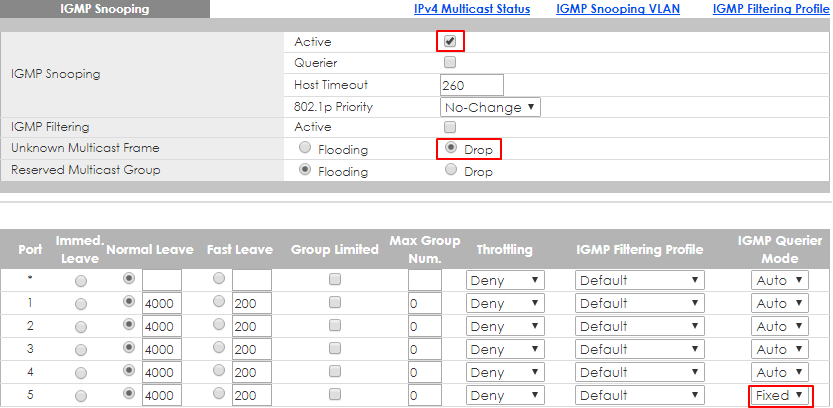

2. Configureer IGMP-snooping: Ga naar de web-GUI en ga naar:

Menu > Geavanceerde toepassing > Multicast > IPv4-multicast > IGMP-snooping

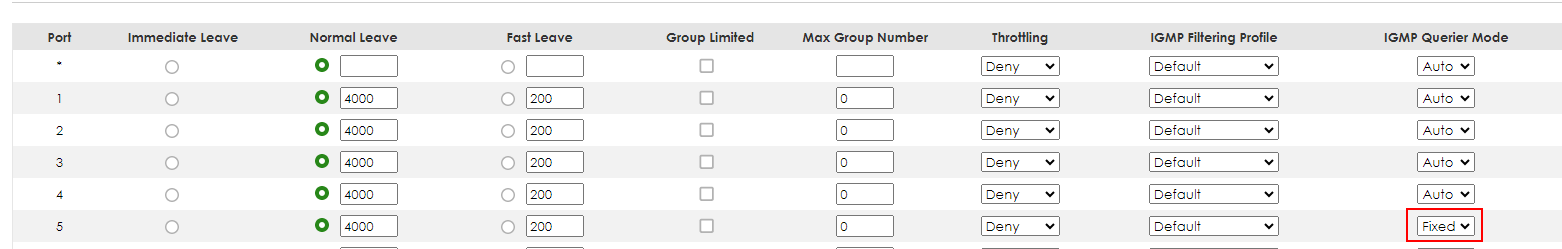

Vink het vakje “Active” aan en selecteer Unknown Multicast Frame als Drop. Selecteer poort 5 als Fixed. Klik op “Apply”.

2.Configureer Switch-2

1. Configureer VLAN10 en VLAN20 op Switch-2. Raadpleeg het onderwerp:

Netwerk Switch - VLAN's configureren om het verkeer tussen afdelingen te scheiden

2. Configureer de IP-adressen voor Switch op ZOWEL VLAN10 als VLAN20 zoals weergegeven in het Zie het onderwerp:

Netwerk Switch - Wijzig het switch-beheer-IP-adres [Eerste aanmelding]

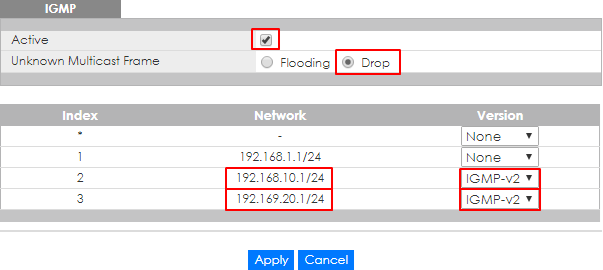

3. Configureer de IGMP-routing:

Ga naar de web-GUI en ga naar:

 Menu > IP-toepassing > IGMP

Vink vervolgens het vakje “Active” aan en selecteer VLAN10 en VLAN20 als IGMP-v2. Selecteer “Unknown Multicast Frame” als“Drop”. Klik op “Apply”.

3.Test het resultaat

Speel de stream af op MediaServer met behulp van het multicast-IP-adres 239.1.1.2.
Laat de pc een IGMP-join-bericht verzenden voor 239.1.1.2.
Ga naar Menu > Geavanceerde instellingen > Multicast > IPv4 Multicast. De pc die is aangesloten op poort 10 sluit zich aan bij de Multicast-groep 239.1.1.2.

4.Wat kan er misgaan?

De Switch-2 (IGMP-router) moet zowel het VLAN van de MediaServer (VLAN20) als dat van de pc (client) (VLAN10) bevatten, zodat de IGMP-stream succesvol kan worden gerouteerd.
Als de stream niet door de Client wordt ontvangen, controleer dan de configuratie van het VLAN.
