Deze stapsgewijze handleiding (inclusief video) laat zien hoe u een VLAN-ID configureert op uw USG-apparaat [Ook van toepassing op USG FLEX, ATP, VPN-series]. De video maakt deel uit van een serie over het configureren van een VLAN op verschillende Zyxel-eenheden. De gids legt stap voor stap uit hoe je een USG-apparaat configureert om te communiceren via VLAN-subnet.
Doorloopstappen

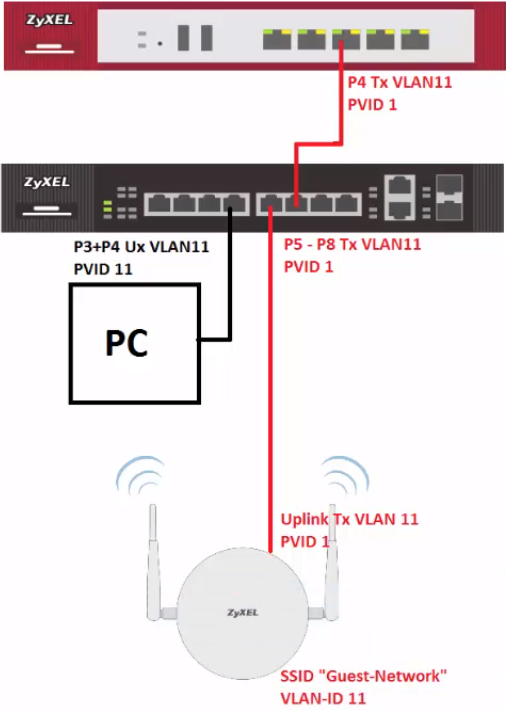

Hier ziet u een grafische topologie. Dit artikel gaat in op de configuratie van de USG en het instellen van een getagde VLAN-interface op poort 4:
3. Stel een DHCP in voor uw VLAN
1. Voeg een nieuw VLAN toe
Meld u aan bij het apparaat door een IP-adres in te voeren (standaard "admin", "1234").
Navigeren naar:

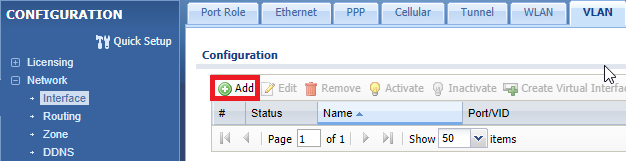

Configuratie > Netwerk > Interface > VLAN
Klik op het tabblad "VLAN" en klik op "Toevoegen"
2. Configureer uw VLAN

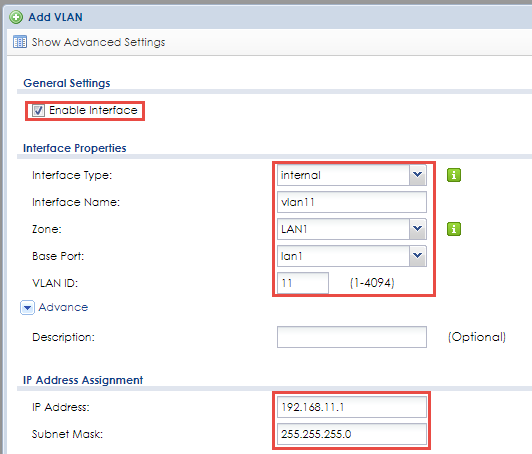

Aangezien deze VLAN-interface zich in uw LAN-zone bevindt, kiest u alstublieft "Intern" als uw "Interface Type", kiest u een passende "Interface-naam" zoals "VLAN11", kiest u een gewenste LAN-zone en Base Port en typt u "VLAN ID" in 11 zodat het overeenkomt met uw "Interface-naam"
Kies een gewenst "IP-adres" dat niet conflicteert met uw reeds bestaande subnetten

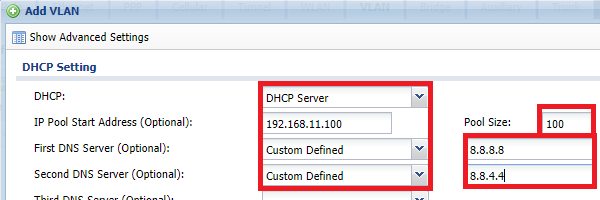

3. Stel een DHCP in voor uw VLAN
U kunt desgewenst een DHCP-server instellen
Nadat u op "OK" hebt geklikt, is het VLAN ingesteld. Pakketten met de VLAN-tag 11 moeten nu worden doorgestuurd vanaf een aangesloten switch.
Let op: Het is alleen mogelijk om getagde VLAN's op USG-poorten te configureren!
