In dit artikel wordt uitgelegd hoe je meer PoE-apparaten (PD's) van stroom kunt voorzien, wat het verschil is tussen 802.3af, legacy, pre-802.3at & 802.3at-modus en wat het verschil is tussen classificatie- en verbruiksmodus in Power over ethernet op je switch (GS1920/GS1900/XGS1930/XS1930 enz.).

1) Wat is het verschil tussen de PoE inschakelmodi?

Navigeer naar:

PORT > PoE Setup

• 802.3af-modus: Een poort wordt gevoed in de IEEE 802.3af modus
• Legacy: Een poort wordt gevoed met behulp van hoge inschakelstroom, die wordt gebruikt door oudere PD's met een vermogensbehoefte van meer dan 15 W bij het opstarten.
• Pre-802.3at: Een poort wordt aanvankelijk gevoed in de IEEE 802.3af modus en binnen 75 ms na het opstarten overgeschakeld naar de IEEE 802.3at modus met hoog vermogen. Gebruik deze modus als de PD geen laag 2 classificatie uitvoert, of als de schakelaar laag 1 classificatie met twee gebeurtenissen uitvoert.
• 802.3at: Een poort wordt gevoed in de IEEE 802.3af modus. Als de PD-klasse die door de schakelaar is gedetecteerd niet klasse 4 (type 2) is, zal de poort de PD nog steeds inschakelen, maar alleen klasse 4 PD's kunnen in de IEEE 802.3at modus worden ingeschakeld.

2) Classificatie vs. Verbruiksmodus

Als u een bepaald aantal PoE-apparaten (PD's) aansluit op een Zyxel PoE-switch, kan het zijn dat slechts een bepaald aantal PD's opstart. Dit gebeurt omdat de PoE-switch een vaste capaciteit heeft om PoE-stroom te leveren (raadpleeg het gegevensblad van het apparaat voor details over de toegewezen PoE-capaciteit). Dus als het totale gebruik van PD's de toegewezen capaciteit van de switch bereikt, krijgt de PD met lagere prioriteit geen stroom van de switch. Onder deze beperking kunt u nog steeds het aantal aangesloten PD's zo veel mogelijk vergroten door de PoE-modus van de switch te wijzigen.

Op de PoE switch zijn er twee verschillende PoE modi beschikbaar:

Classificatie:
Het maximale vermogen (mW) van de PD wordt gereserveerd voor elke PD volgens het prioriteitsniveau van elke poort.

Verbruik:
De stroom wordt verdeeld, zodat elk apparaat stroom ontvangt. Het door de schakelaar toegewezen vermogen kan minder zijn dan het maximale vermogen (mW) van de PD.

In de fabrieksconfiguratie is de PoE-modus ingesteld op Classificatie.

Wanneer Classificatie wordt gebruikt, volgt de switch de standaard die is gedefinieerd om de PD's van maximaal vermogen te voorzien. Dit is om te garanderen dat de PD op elk moment genoeg vermogen heeft. De toegewezen stroom wordt alleen gereserveerd voor het gebruik van deze PD, ongeacht of hij op dat moment stroom nodig heeft of niet.

De PD heeft echter niet altijd het maximale vermogen nodig tijdens de lopende status. Het gebruik van de verbruiksmodus zorgt er dus voor dat de switch het vermogen effectiever kan toewijzen. In de verbruiksmodus zal de switch elke aangesloten PD stroom laten krijgen en alleen stroom leveren volgens het verzoek van de PD. Er kunnen dus meer PD's worden ingeschakeld dan bij Classificatie.

Houd er rekening mee dat als de switch wordt geconfronteerd met een situatie met een laag PoE-vermogen, het niet uitmaakt welke modi u gebruikt, de switch zal uitgaan van de prioriteit van de PoE-instelling voor elke poort om de PD van stroom te voorzien.

Doorloopstappen

Als u een GS2210-8HP of een vergelijkbare switch gebruikt en slechts een paar poorten gebruikt om PoE te leveren en uw aangesloten PD's starten niet zoals verwacht, probeer dan deze stappen:

1. Log in op de switch met zijn lokale IP-adres en referenties.
2. Navigeer naar:

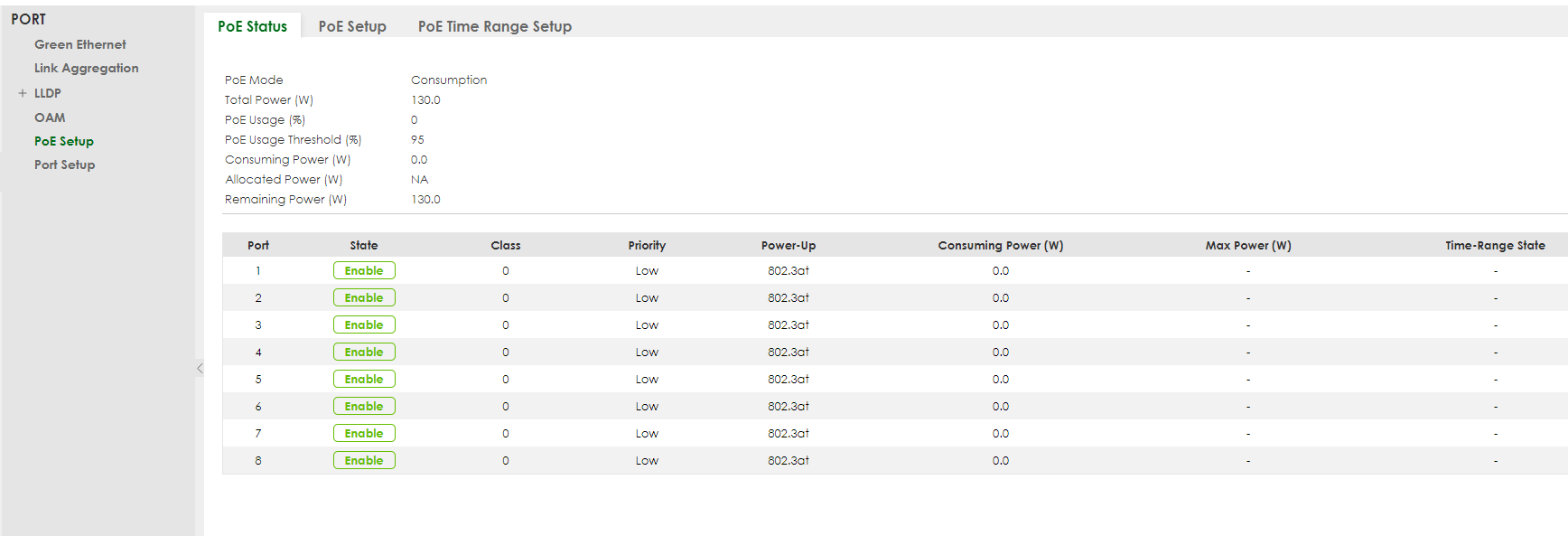

PORT > PoE Setup > PoE Status

3. De PoE-modus is standaard ingesteld op Classificatie. Wijzig dit in Verbruiksmodus en pas deze configuratie toe/opsla deze.

Navigeer naar:

PORT > PoE Setup > PoE Setup

4. Sluit die PD's weer aan op de switch.
